Ricambio originale Makita - GRUPPO TRAZIONE. Codice articolo: 671501028

DESCRIZIONE DEL PRODOTTO

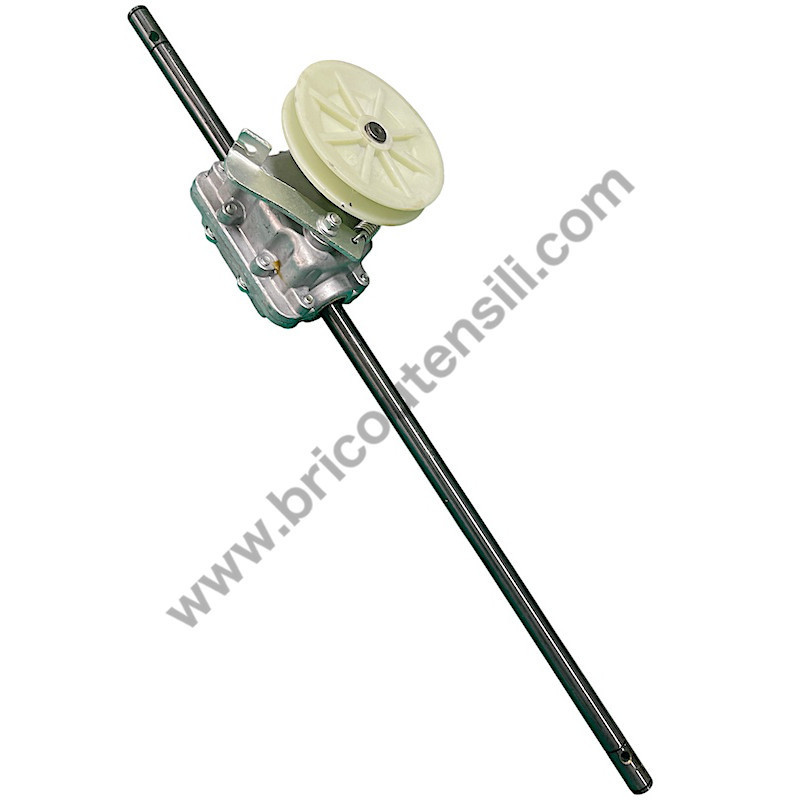

Il codice articolo 671501028 identifica il Gruppo Trazione Originale (Scatola Ingranaggi / Riduttore completi di puleggia) per tagliaerba a scoppio Makita e Dolmar.

Questo componente è il cuore del sistema semovente del rasaerba: riceve il moto dall'albero motore tramite una cinghia e lo trasmette alle ruote posteriori, consentendo l'avanzamento automatico della macchina senza sforzo da parte dell'operatore.
Dettagli Tecnici e Compatibilità

• Tipo di ricambio: Ricambio originale di fabbrica (OEM).
• Componenti inclusi: Scatola del cambio sigillata, albero di trasmissione principale, puleggia per cinghia trapezoidale.
• Modelli compatibili principali: * Makita: PLM4618, PLM4628, PLM4628N
• Dolmar: PM46SB, PM46SBC
• PM46SBC    PETROL LAWN MOWER
• PM46SB    PETROL LAWN MOWER
• PLM4628N    PETROL LAWN MOWER
• PLM4628    PETROL LAWN MOWER

    Sintomi di guasto tipici (quando va sostituito): Il tagliaerba non avanza più da solo, si avvertono rumori metallici o di slittamento interni alla scatola, oppure le ruote posteriori rimangono bloccate.

Tutte le informazioni tecniche dei prodotti in questo catalogo si basano su informazioni tratte da fonti ufficiali, tra cui i siti web del produttore MAKITA, che riteniamo affidabili. Purtroppo, anche i documenti ufficiali possono contenere errori o errori di stampa - non siamo in grado di confermare che tutti questi dati sono precisi e rappresentino realmente i fatti. La maggior parte dei produttori si riservano il diritto di modificare le caratteristiche dei prodotti o completare le descizioni senza preavviso. Si consiglia vivamente di utilizzare le informazioni pubblicate come informazioni di base soggette alla revisione del marchio MAKITA. Si prega di chiarire i parametri importanti con un assistente alla vendita al momento dell'acquisto. Tutti i contenuti inclusi in questo catalogo sono di proprietà intellettuale di www.bricoutensili.com. E' vietata qualsiasi pubblicazione o riproduzione (totale o parziale) senza un riferimento alla pagina di origine.

REPLACEMENT INSTRUCTIONS

WARNING: Before starting, disconnect the spark plug cap and drain the fuel tank to prevent petrol leakage when tilting the lawnmower.

1. Preparation and Wheel Disassembly

•     Tilt the lawnmower onto its side (always keep the air filter facing upwards to prevent engine oil from flooding it).
•     Remove the hubcaps, unscrew the retaining bolts, and pull off the rear wheels.
•     Remove the wheel drive gears (pinions), taking care not to lose the drive pins, keys, and retaining rings (snap rings/circlips).

2. Belt and Blade Removal

•     Remove the cutting blade by unscrewing the central bolt (wear heavy-duty protective gloves).
•     Remove the belt guard/protective cover located underneath the deck.
•     Slip the drive belt off the pulley of the old traction unit.

3. Replacing the Traction Group

•     Disconnect the traction clutch cable (connected to the handlebar lever) from the bracket on the gearbox.
•     Remove the mounting brackets or bolts holding the gearbox assembly to the lawnmower chassis.
•     Slide the old 671501028 drive assembly out of the wheel axle housing.
•     Position the new genuine traction unit, ensuring the axle fits correctly into the chassis supports.

4. Reassembly and Adjustments

•     Reattach the traction cable and route the drive belt onto the new pulley.
•     Reinstall the drive pinions, snap rings, rear wheels, and the protective belt cover.
•     Reinstall the cutting blade, tightening the bolt to the recommended torque specifications.

    Final Test: Check the cable tension on the handlebar. If the drive slips or engages too early, fine-tune the tension using the threaded barrel adjuster located on the cable.

ISTRUZIONI DI SOSTITUZIONE

ATTENZIONE: Prima di iniziare, scollegare il cappuccio della candela d'accensione e svuotare il serbatoio della benzina per evitare fuoriuscite di carburante durante il ribaltamento del rasaerba.

1. Preparazione e Smontaggio Ruote

•     Reclinare il rasaerba sul fianco (mantenendo il filtro dell'aria rivolto verso l'alto per evitare che l'olio motore lo imbratti).
•     Rimuovere i coprimozzi, i bulloni di fissaggio e sfilare le ruote posteriori.
•     Rimuovere i relativi ingranaggi delle ruote (pignoni), facendo attenzione a non smarrire le chiavette di trascinamento e i fermi (anelli elastici/seeger).

2. Rimozione della Cinghia e della Lama

•     Rimuovere la lama di taglio svitando il bullone centrale (utilizzare guanti da lavoro protettivi).
•     Rimuovere il carter di protezione della cinghia situato sotto la scocca.
•     Sfilare la cinghia di trasmissione dalla puleggia del vecchio gruppo trazione.

3. Sostituzione del Gruppo Trazione

•     Sganciare il cavo della trazione (collegato alla leva sul manico) dalla staffa del gruppo trazione.
•     Svitare i supporti o i bulloni che fissano la scatola ingranaggi al telaio del tagliaerba.
•     Sfilare il vecchio gruppo trazione 671501028 dall'asse delle ruote.
•     Posizionare il nuovo gruppo trazione originale inserendo correttamente l'asse nei supporti del telaio.

4. Rimontaggio e Regolazione

•     Riagganciare il cavo di trazione e riposizionare la cinghia sulla nuova puleggia.
•     Rimontare i pignoni di trascinamento, i seeger, le ruote posteriori e il carter di protezione.
•     Rimontare la lama serrando il bullone alla coppia corretta.

    Test finale: Verificare la tensione del cavo sul manico. Se la trazione slitta o rimane leggermente inserita, regolarla tramite il registro filettato posto sul cavo stesso.
