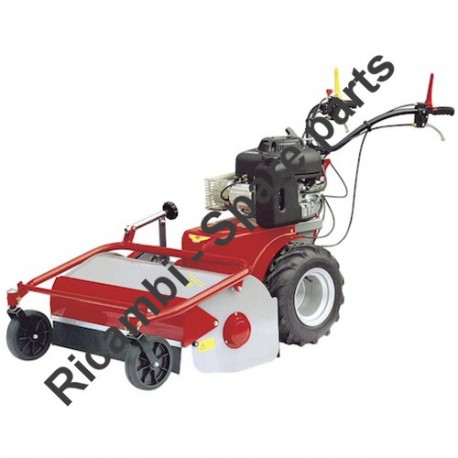

Trinciasarmenti TR 80 Special - 03-06 da matr 354 a 660-4
GRUPPO TRASMISSIONE RUOTE TAV - 1 Pag.1
|
| Pos. |
Codice |
Descrizione |
| 1 |
31901150 |
Cuscinetto a rullini 14-20-12 |
| 2 |
6FC41500 |
Ing 2ª velocità Z 18-11-11 |
| 3 |
30601040 |
Bocchettone sfiato |
| 4 |
6HC00900 |
Rondella in fibra 10x18 |
| 5 |
36861010 |
Pipetta M F 1/4 x1/4 Gas |
| 6 |
6HC00150 |
Rondella in fibra 6 x 10 |
| 7 |
3970390T |
Vite TC M 6 x 10 |
| 8 |
6HP01100 |
Spessore 14,1 x 20 - 0,2 - 03 - 0,5 |
| 9 |
6GH09800 |
Perno RM |
| 10 |
38001100 |
Seeger E10 |
| 11 |
6FC41400 |
Ingranaggio Retromarcia Z=15 |
| 12 |
32201110 |
Boccola sinterizzata |
| 13 |
6HP00400 |
Spessore 10,2 x 16 - 0,2 -0,3 - 0,5 |
| 14 |
37101080 |
Rosetta ondulata Ø 8 |
| 15 |
3290106T |
Dado M 8 |
| 16 |
30101620 |
Anello di tenuta 20 - 35 - 7 |
| 17 |
6GF00900 |
Pattino |
| 18 |
5HG01600 |
Settore segna marce - NON FORNIBILE |
| 19 |
6GS15500 |
Pignone primario Z 18 |
| 20 |
32101030 |
Cuscinetto a rullini |
| 21 |
6FC41600 |
Ingranaggio scorrevole Z 25 |
| 22 |
32201080 |
Boccola sinterizzata 12 -14 - 25 |
| 23 |
6CI15700 |
Scatola cambio |
| 24 |
38101150 |
Sfera 11/32 |
| 25 |
6FU03400 |
M olla |
| 26 |
6HC00920 |
Rondella in fibra 14 - 20 |
| 27 |
6LD015T0 |
Tappo guida molla |
| 28 |
30101050 |
Anello di tenuta 12 - 19 - 5 |
| 29 |
6FL095T0 |
Levetta cambio |
| 30 |
6HP00660 |
Spessore 0,3 |
| 31 |
6DS19240 |
Guarnizione coperchio laterale |
| 32 |
32501350 |
Cuscinetto a sfera 20-42-12 |
| 33 |
39502950 |
Vite TSPEI M 8 x 16 |
| 34 |
6HC121T0 |
Rondella speciale |
| 35 |
38311010 |
Spina Ø 6 |
| 36 |
3940365T |
Vite TCEI M 8 x 20 |
| 37 |
6HC13100 |
Rondella speciale |
| 38 |
6FU16800 |
M olla |
| 39 |
6FC42600 |
Collarino |
| 40 |
6HP04430 |
Spessore 40,5 x 52 |
| 41 |
31401400 |
Chiavetta 6 x 6 x 20 |
| 42 |
6BA02800 |
Semialbero |
| 43 |
6GP00800 |
Prigioniero M 8 x 40 |
| 44 |
6CO13800 |
Coperchio scatola cambio |
| 45 |
6DS19360 |
Guarnizione |
| 46 |
6CI16400 |
Corpo centrale |
| 47 |
6CT26100 |
Distanziale di fermo |
| 49 |
3730105T |
Rondella Grower Ø8 |
| 51 |
6DF06000 |
Forcella disinnesto |
| 52 |
38191010 |
Spina elastica |
| 53 |
6BF14500 |
Asta porta forcella DX |
| 54 |
6BF14400 |
Asta porta forcella SX |
| 55 |
6FL100TO |
Levetta |
| 56 |
6HP00650 |
Spessore 12,1 x 20 x 8,8 |
| 57 |
37301050 |
Rondella Grower Ø8 tipo pesante |
| 58 |
3700106T |
Rondella bisellata Ø8 |
| 59 |
6GP10100 |
prigioniero M 8 x 32 |
| 60 |
38001400 |
Seeger E40 |
| 61 |
38001200 |
Seeger E20 |
| 62 |
37460010 |
Rondella in alluminio |
| 63 |
6LD013T0 |
Tappo olio |
| 64 |
38011470 |
Seeger I47 |
| 65 |
6HP02650 |
Spessore 20-30-08 |
| 66 |
32501400 |
Cuscinetto a sfera 20-47-14 |
| 67 |
6FC41700 |
Vite senza fine |
| 68 |
31901550 |
Cuscinetto a rullini 28-35-16 |
| 69 |
6BQ14000 |
Boccola |
| 70 |
39112500 |
Vite STEI con estremità cilindrica |
| 71 |
30131220 |
Anello di tenuta cieco |
| 72 |
6BQ13900 |
Boccola |
| 73 |
6HP08140 |
Spessore 27,2 x 39 x 1 |
| 74 |
6BQ14200 |
Boccola |
| 75 |
6CC14800 |
Corona z=30 |
| 76 |
38101170 |
Sfera Ø10 |
| 77 |
31401690 |
Chiavetta 8 x 7 x 22 |
| 78 |
6BA02900 |
Albero porta corona |
| 79 |
38011520 |
Seeger I52 |
| 80 |
32501600 |
Cuscinetto 25 x 52 x 15 |
| 81 |
6CT25500 |
Distanziale |
| 82 |
38001250 |
Seeger E25 |
| 83 |
6DS05260 |
Guarnizione |
| 84 |
6CO14700 |
Coperchio laterale |
| 85 |
3300103T |
Dado cieco M 8 |
| 86 |
6HC03630 |
Rondella in rame |
| 87 |
3930389T |
Tirante M 8 x 180 |
| 88 |
30102300 |
Anello di tenuta 25 x 52 x 8 |
| 89 |
6GQ012C0 |
Protezione mozzo |
| 90 |
3940276T |
Vite TCEI M 6 x 22 |
| 91 |
6GQ07400 |
Prolunga protezione mozzo |
| 92 |
6FV08500 |
M ozzo portaruota |
| 93 |
3700109T |
Rosetta Ø14 |
| 94 |
3323107T |
Dado autobloccante M 14 x 1,5 |
| 95 |
6GP03400 |
Prigioniero M 10x35 |
| 96 |
3730106T |
Rondella Grower Ø10 |
| 97 |
31101160 |
Camera d'aria 16 x 6,5 x 8 |
| 98 |
31601460 |
Copertura |
| 99 |
3931370T |
Vite TE M 10 x 20 |
| 100 |
6HC114T0 |
Rondella speciale |
| 101 |
31201300 |
Cerchio 16 x 6,5 x 8 |
| 102 |
5HD078B0 |
Ruota completa DX |
| 103 |
5HD077B0 |
Ruota completa SX |
| 104 |
3290107T |
Dado M 10 |
TR 80 Special - GRUPPO TRASMISSIONE MOTORE TAV - 2 Pag.2
|
| 1 |
31001500 |
Cinghia OPTIBELT TX X13 |
| 2 |
6HL01600 |
Chiavetta 6,3 X 6,3 X 37 |
| 3 |
5GV01500 |
Puleggia motore |
| 5 |
6HC12900 |
Rondella speciale |
| 6 |
39345350 |
Vite TE 7/16 - 20 L = 1" (25,4 mm) |
| 7 |
5GV011T0 |
Puleggia trasmissione |
| 8 |
3322104T |
Dado autobloccante M 8 basso |
| 9 |
6BU004T0 |
Galoppino |
| 10 |
6CT256T0 |
Distanziale Galoppino |
| 12 |
5BT077T0 |
Braccio tendicinghia |
| 13 |
3930320T |
Vite TE M 8x35 |
| 14 |
5HQ03300 |
Staffa guida cinghia |
| 15 |
3930326T |
Vite TE M 8 x 40 UNI 5737 x fissmot |
| 16 |
3701130T |
Rondella bisellata 8-24 |
| 17 |
38011400 |
Seeger I40 |
| 18 |
32541050 |
Cuscinetto 6203-2RS |
| 19 |
3700106T |
Rondella p iana ø 8 |
| 22 |
5HT43900 |
Sostegno motore |
| 23 |
39103350 |
Vite STEI M 8 x 14 |
| 24 |
3931295T |
Vite TE M 8 x 25 |
| 25 |
3972103T |
Vite autofilettante TC 4,2 x 16 |
| 26 |
6CO14200 |
Coperchio |
| 29 |
6GH03100 |
Perno |
| 30 |
6DF05700 |
M orsetto forcella M 8 |
| 31 |
38021040 |
Seeger ø 5, 7 |
| 32 |
6GI05000 |
T irante filettato |
| 33 |
3294106T |
Dado M 8 basso |
| 34 |
3405107T |
M orsetto forcella M 8 |
| 35 |
3420107T |
Fissaggio rap ido |
| 39 |
3730105T |
Rondella grower Ø8 |
| 40 |
6HQ046T01 |
Staffa ap poggio cinghia |
| TR 80 Special - GRUPPO TRASMISSIONE ALBERO TAV - 3 Pag.3 |
| 1 |
38001120 |
Seeger E 12 |
| 2 |
6HP00600 |
Spessore di registrazione |
| 3 |
5DL02300 |
Freno albero lame |
| 4 |
32201080 |
Boccola sinterizzata 12-14-25 |
| 5 |
5HT41700 |
Supporto freno |
| 7 |
6FT01300 |
Morsetto |
| 6 |
3700106T |
Rondella bisellata Ø8 |
| 8 |
6FU15600 |
Molla |
| 9 |
6GI053T0 |
Tirante filettato |
| 10 |
3292104T |
Dado M6 |
| 11 |
3420106T |
Fissaggio rapido |
| 12 |
6DF054T0 |
Morsetto forcella M6 |
| 13 |
5BT078T0 |
Braccio tendicinghia |
| 14 |
3320104T |
Dado M8 autobloccante |
| 16 |
6CT25600 |
Distanziale |
| 17 |
6BU004T0 |
Galoppino |
| 18 |
3931305T |
Vite TE M8 x35 |
| 19 |
3700107T |
Rondella bisellata Ø10 |
| 20 |
6HP07100 |
Spessori |
| 21 |
5GV01400 |
Puleggia movimento albero |
| 22 |
3300103T |
Dado M8 cieco |
| 23 |
6CB02100 |
Carter cinghia |
| 24 |
31001540 |
Cinghia albero lame |
| 25 |
3294106T |
Dado M8 h 5 |
| 26 |
6CT245T0 |
Distanziale |
| 27 |
3322105T |
Dado M 10 autobloccante basso |
| 32 |
3931290T |
Vite TE M8 x 20 |
| 33 |
5BT076T0 |
Braccio tendicinghia |
| 35 |
5GQ04700 |
Carter trincia |
| 36 |
3930360T |
Vite TE M 8x75 |
| 38 |
3290106T |
Dado M8 |
| 39 |
32561010 |
Cuscinetto |
| 40 |
3931225T |
Vite TE M6 x16 |
| 41 |
3730103T |
Rondella GROWER Ø6 |
| 42 |
5CO01100 |
Coperchio laterale |
| 43 |
38121010 |
Supporti (con flangia lamiera) |
| 44 |
6CO14100 |
Coperchio di protezione |
| 45 |
3730102T |
Rondella grower Ø5 |
| 46 |
3931180T |
Vite TE M5 x 16 |
| 47 |
3292103T |
Dado M5 |
| 48 |
6LM09300 |
Vite speciale |
| 49 |
6CM14700 |
Lama |
| 50 |
5BA014C0 |
Albero trincia porta lame |
| 51 |
31001560 |
Cinghia coppia conica |
| 52 |
33201030 |
Dado autoblaccante M6 |
| 53 |
6GV011TO |
Semipuleggia superiore |
| 54 |
6GV017TO |
Semipuleggia inferiore a campana |
| 55 |
6FV08200 |
M ozzo porta flangia |
| 56 |
30101850 |
Annello di tenuta 20-47-8 |
| 57 |
38001200 |
Seeger E 20 |
| 58 |
38011470 |
Seeger I 47 |
| 59 |
32501400 |
Cuscinetto 20-47-14 6204 |
| 60 |
6CT24400 |
Distanziale pignone conico corto |
| 61 |
6GS15600 |
Pignone conico Z13 corto |
| 62 |
3931295T |
Vite TE M8 x 25 |
| 63 |
38601160 |
Tappo spia livello olio M14 x 1,5 |
| 64 |
In dotazione |
Rondella in fibra |
| 65 |
6CI15900 |
Scatola coppia conica elicoidale |
| 66 |
6GP10100 |
Prigioniero M8 x 32 |
| 67 |
6DS19400 |
Guarnizione sp 0,5 |
| 68 |
6GS16400 |
Pignone z-15 m-3 |
| 69 |
5HT41800 |
Supporto puleggia |
| 70 |
32501350 |
Cuscinetto 20-42-12 6004 |
| 71 |
30101800 |
Anello di tenuta 20-42-7 |
| 72 |
3701120T |
Rondella bisellata Ø 6,5 -18 |
| 73 |
3294106T |
Dado basso M10 |
| 74 |
34501150 |
Guarnizione sv1160 |
| 75 |
6HP02600 |
Spessore di registrazione |
| 76 |
6HP04200 |
Spessore di registrazione |
| 77 |
3730105T |
Rondella GROWER Ø8 |
| 78 |
3701130T |
Rondella bisellata Ø8 - 24 |
| 79 |
3700104T |
Rondella bisellata Ø6 |
| 80 |
3700103T |
Rondella bisellata Ø5 |
| 81 |
6HC055T0 |
Rondella speciale |
| 82 |
3700105T |
Rondella bisellata Ø7 |
| 83 |
39313700 |
Vite TE M 10 x 20 |
| 84 |
36901120 |
Rondella a tazza ø 10 |
| 85 |
6FU170T0 |
Molla |
| 86 |
3290105T |
Dado M7 |
| 87 |
6FU165T0 |
Molla tendicinghia |
| 88 |
3869102T |
Tirante a occhiello |
| 89 |
3930180T |
Vite TE M6 x 35 |
| 90 |
6GV03200 |
Ventola |
| 91 |
6CT25400 |
Boccola ø 6,5 x 12 L= 12,5 |
| 92 |
32201140 |
Boccola GLY PG121412F |
| 93 |
4GC03000 |
Staffa porta lame |
| 93 |
4GC03100 |
Staffa porta lame |
| 94 |
33221110 |
Dado M 10 autobl (int metallico) |
| 95 |
38011044 |
Seeger |
| 96 |
32541050 |
Cuscinetto 6203-2RS |
| 97 |
6CT25700 |
Distanziale |
| 98 |
31401030 |
Linguetta 4x4x16 |
| TR 80 Special - GRUPPO PROTEZIONI TAV - 4 Pag.4 |
| 1 |
37551130 |
Ruotino |
| 2 |
3700106T |
Rondella bisellata 8 |
| 3 |
3322104T |
Dado M 8 autobloccante |
| 4 |
5DF06800 |
Forcella porta ruotino |
| 5 |
6HP02640 |
Rasamento |
| 6 |
32201120 |
Boccola sinterizzata 20-23-20 |
| 7 |
6CO140T0 |
Coperchietto parapolvere |
| 8 |
3730105T |
Rondella Grower Ø 8 |
| 9 |
3931285T |
Vite TE M 8 x 16 |
| 10 |
3930330T |
Vite TE M 8 x 45 |
| 11 |
3930335T |
Vite M 8 x 50 |
| 12 |
6BF13700 |
Asta di regolazione |
| 13 |
5LF18700 |
Prigioniero |
| 14 |
6BQ13800 |
Boccola |
| 15 |
3931300T |
Vite TE M 8 x 30 |
| 16 |
6HP00860 |
Rasamento |
| 20 |
36601210 |
Pomello |
| 21 |
4GH04200 |
Perno ruotino |
| 22 |
3930367T |
Vite TE M 8x85 |
| 23 |
3816101T |
Spina di fissaggio Ø 8 |
| 24 |
5HT42500 |
Supporto ruotine |
| 25 |
6GQ09600 |
Carter cinghia x motore |
| 26 |
39311750 |
Vite TE M 5x12 |
| 27 |
3930165T |
Vite TE M 5x50 |
| 28 |
6GL02800 |
Piatto fissaggio bandella |
| 29 |
6BN03600 |
Bandella di protezione |
| 30 |
6GQ09900 |
Protezione mobile |
| 31 |
6CT24000 |
Distanziale di fermo |
| 32 |
3450245T |
Vite TSPEI M 6 x 25 |
| 33 |
3322103T |
Dado M 6 autobloccante |
| 34 |
3320102T |
Dado M 5 autobloccante |
| 35 |
3931180T |
Vite TE M 5 x 16 |
| 36 |
6CT242T0 |
Distanziale protezione mobile |
| 37 |
3294108T |
Dado M 12 basso |
| 38 |
3931295T |
Vite TE M 8 x 25 |
| 39 |
6BQ14300 |
Boccola distanziatrice |
| 40 |
5HT419T0 |
Tubo supporto |
| 41 |
6BF137PA |
M anettino completo |
| 42 |
3701115T |
Rondella piana Ø5x20 |
| 43 |
6GG00600 |
Tubo di sicurezza |
| 44 |
3931290T |
Vite TE M 8 x 20 |
| 45 |
6HC03800 |
Rondella in gomma |
| 46 |
37011100 |
Rondella piana Ø5x15 |
| TR 80 Special - GRUPPO MANUBRIO TAV - 5 Pag.5 |
| 1 |
3322103T |
Dado M 6 autoboccante |
| 2 |
In dotazal manettino |
Decalco manettino |
| 3 |
35701340 |
Manettino acceleratore |
| 4 |
In dotazal manettino |
Vite M 6 |
| 5 |
6FU008T0 |
Molla a leva |
| 6 |
6CS008T0 |
Dado speciale |
| 7 |
6HC025T0 |
Rondella speciale |
| 8 |
6DG19700 |
Filo disinnesto lame |
| 9 |
6HZ01200 |
Supporto dentato |
| 10 |
5HT42400 |
Supporto manubrio |
| 11 |
6DG20700 |
Filo disinnesto ruote |
| 12 |
6DT00900 |
Guida filo |
| 13 |
35401220 |
Leva disinnesto ruote |
| 14 |
3970325T |
Vite TCCI M 5 x 16 |
| 15 |
35601060 |
Manopola |
| 16 |
35401190 |
Leva stop motore |
| 17 |
5HR14600 |
Stegole |
| 18 |
33801210 |
Fascetta |
| 19 |
3290103T |
Dado M 5 h5 |
| 20 |
6DG18900 |
Filo disinnesto trasmissione |
| 21 |
6FU15500 |
M olla |
| 22 |
3290107T |
Dado M 10 |
| 23 |
3700107T |
Rosetta bisellata |
| 24 |
3930430T |
Vite TE M 10 x 75 |
| 25 |
6HB00400 |
Registro M 8 |
| 26 |
35401230 |
Leva comando lame con bloccaggio |
| 27 |
3292106T |
Dado M 8 h 6,5 |
| 28 |
3710108T |
Rondella ondulata ø 8 |
| 29 |
6FL09700 |
Levetta comando marce |
| 30 |
6HP01200 |
Spessore di registrazione ø 14,2 x 24 |
| 31 |
38001140 |
Seeger E 14 |
| 32 |
5HE00600 |
Rinvio per leva cambio |
| 34 |
3700104T |
Rondella bisellata ø 6 |
| 35 |
5FL10000 |
Leva cambio marce |
| 36 |
3930180T |
Vite TE M 6 x 35 |
| 37 |
36601180 |
Pomello 20 x 5 |
| TR 80 Special - GRUPPO MOTORE TAV - 6 Pag.6 |
| 1 |
6GQ101T0 |
Protezione Marmitta |
| 2 |
39441010 |
Vite Trilobata |
| TR 80 Special - GRUPPO VARIE TAV - 7 Pag.7 |
| 1 |
33402370 |
Decalco frontale M B |
| 2 |
33406220 |
Decalco M eccanica Benassi |
| 3 |
33406890 |
Decalco innesto albero |
| 4 |
33406900 |
Decalco disinnesto trasmissione |
| 5 |
33406910 |
Decalco innesto trasmissione |
| 6 |
33406800 |
Decalco avvertenze |
| 7 |
33406300 |
Decalco avvertenze |
| 8 |
33406870 |
Decalco TR 80 |
| 9 |
33406920 |
Decalco avvertenze generali |
| 10 |
33406930 |
Decalco segna marce |
| 11 |
33406940 |
Decalco made in Italy |
| 12 |
33406230 |
Decalco CE |
English
![Leva Stop per Motozappa Meccanica Benassi RL 3 [1+1] - 03-07](https://www.bricoutensili.com/44952-home_default/leva-stop-per-motozappa-meccanica-benassi-rl-3-11-03-07.webp)
