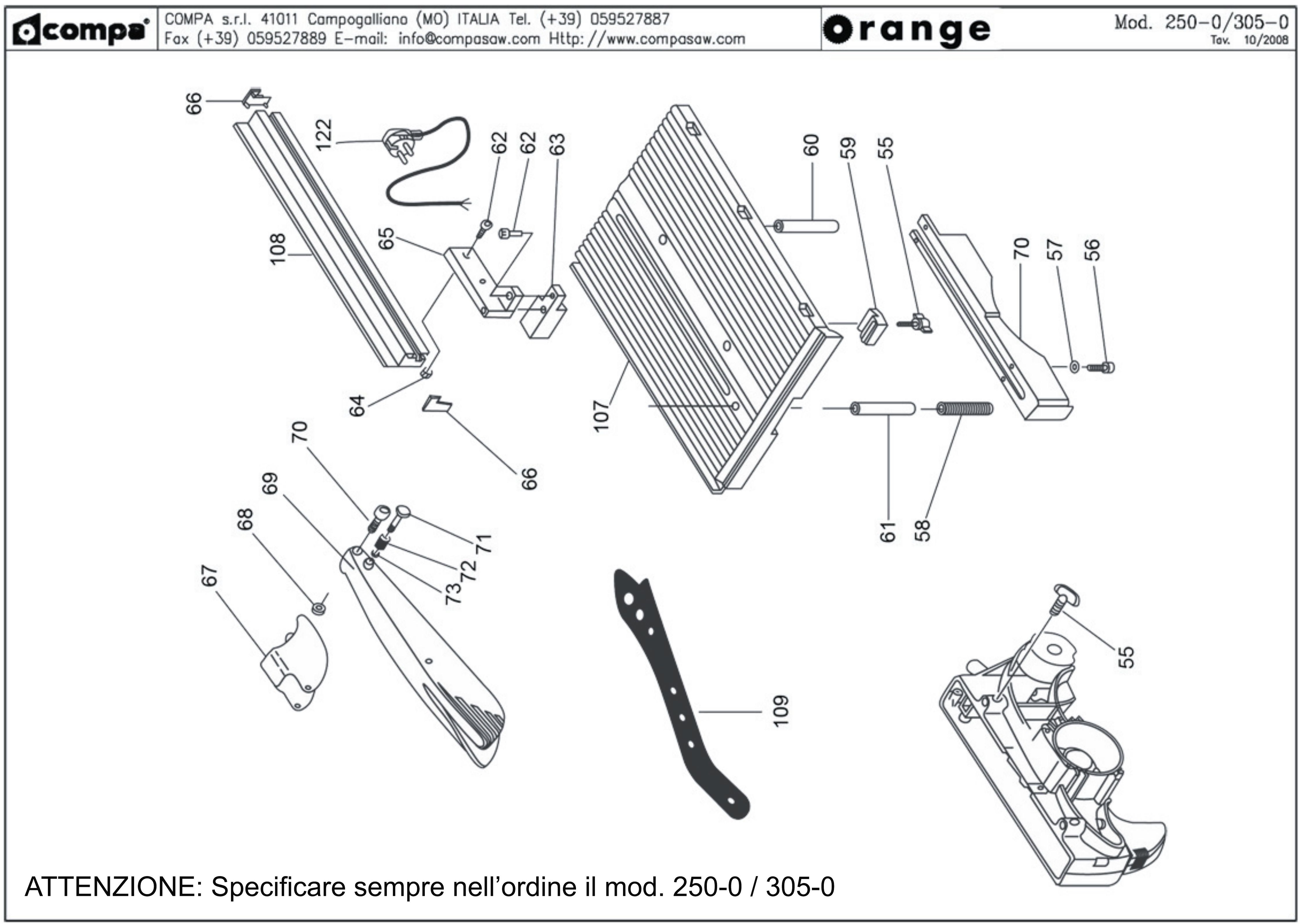

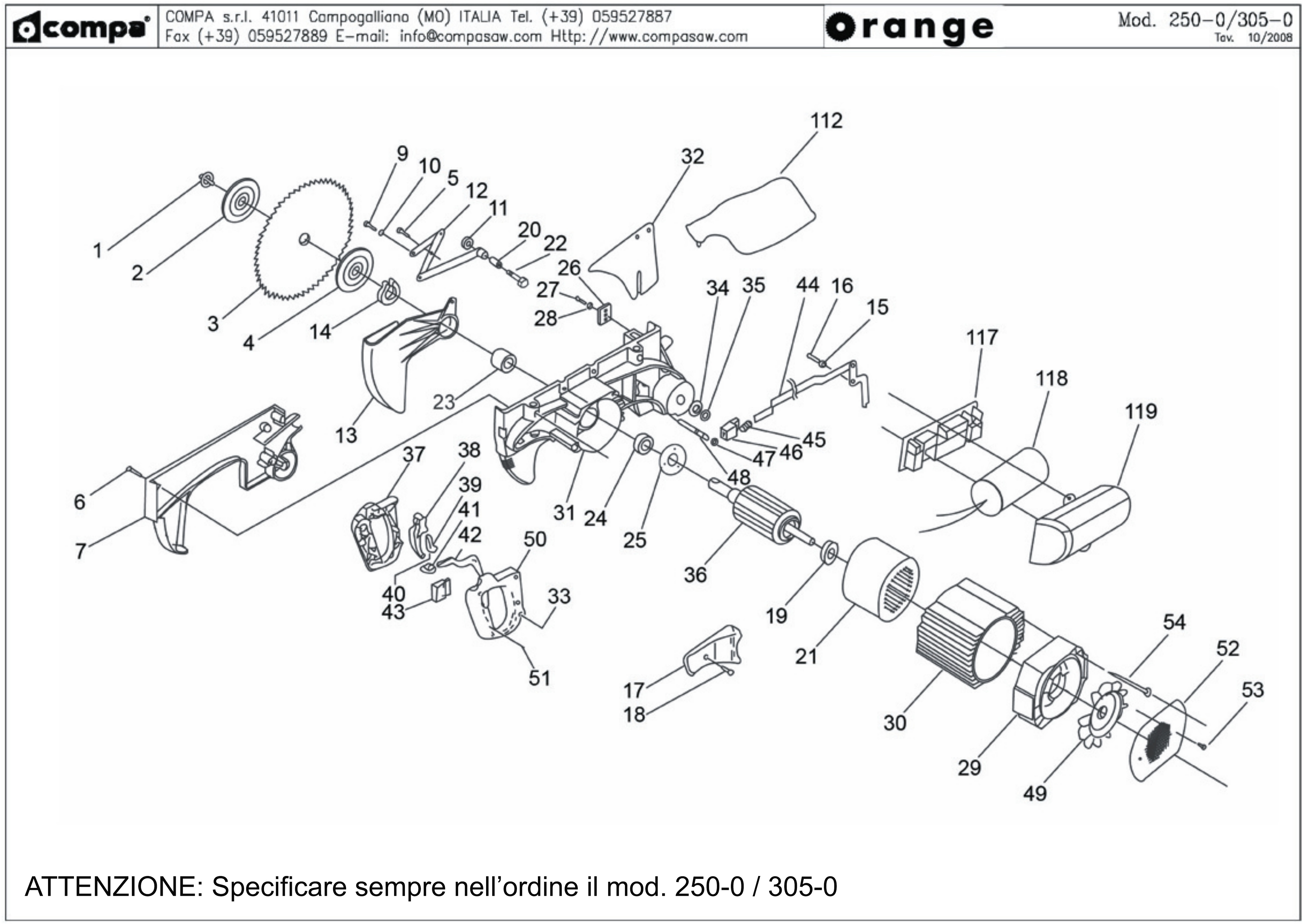

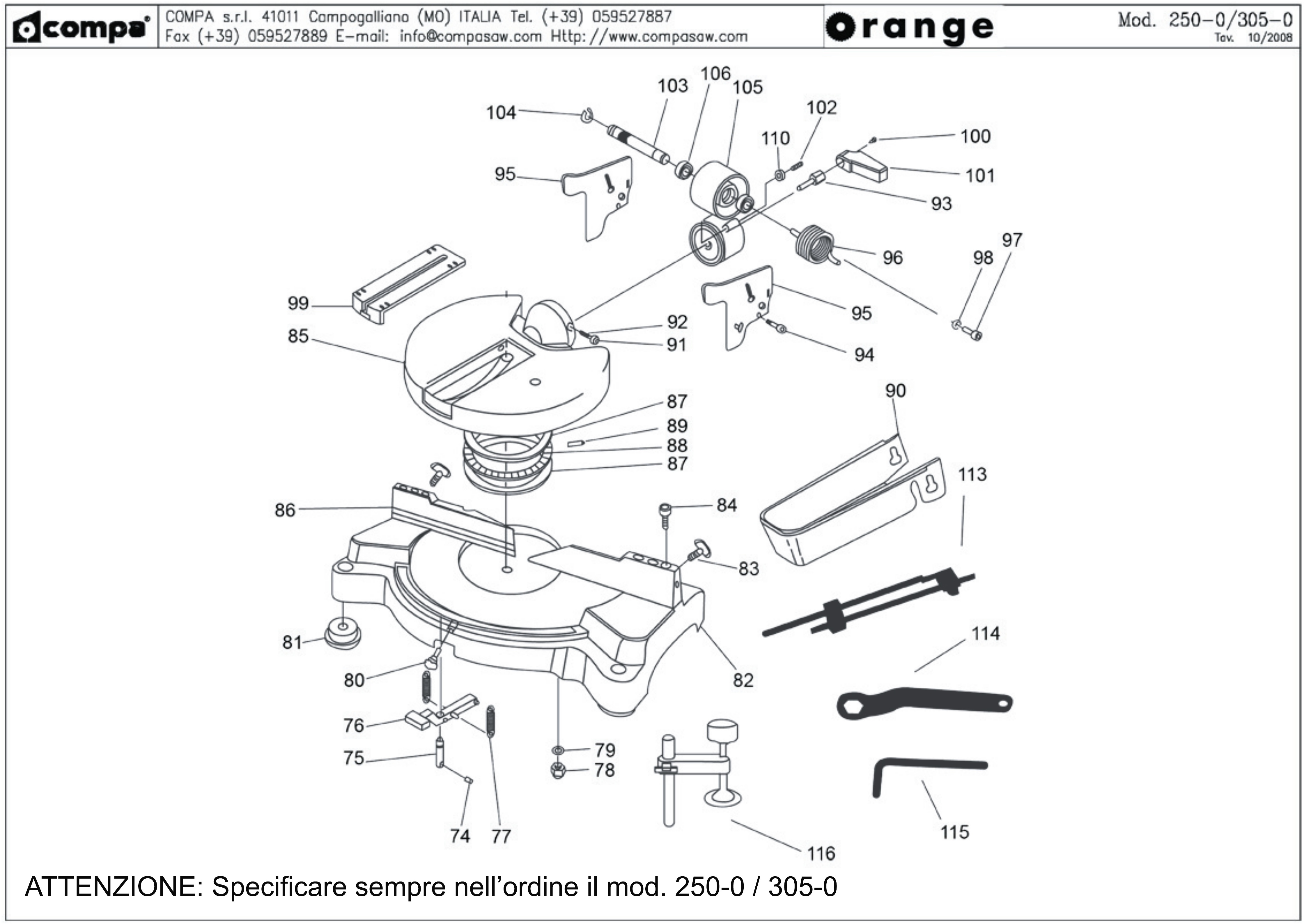

| TRONCATRICE ORANGE 305/0 |
| Pos. |
Codice |
Descrizione |
| 1 |
ORANG3050/001 |
Vite di serraggio lama |
| 2 |
ORANG3050/002 |
Flangia esterna |
| 4 |
ORANG3050/004 |
Flangia interna |
| 5 |
ORANG3050/005 |
Vite M5 x 20 mm |
| 6 |
ORANG3050/006 |
Vite M5 x 20 mm |
| 7 |
ORANG3050/007 |
Semi-braccio sinistro |
| 9 |
ORANG3050/009 |
RIvetto d.4 x 8 mm |
| 10 |
ORANG3050/010 |
Boccola d.16 x d.10 x 12 mm |
| 11 |
ORANG3050/011 |
Dado M5 |
| 12 |
ORANG3050/012 |
Asta di collegamento |
| 13 |
ORANG3050/013 |
Protezione mobile |
| 14 |
ORANG3050/014 |
Anello di tenuta d.36 mm |
| 15 |
ORANG3050/015 |
Boccola d.14 x d.7.8 x 7.5 mm |
| 16 |
ORANG3050/016 |
Vite M5 x 12 mm |
| 17 |
ORANG3050/017 |
Copertura in plastica |
| 18 |
ORANG3050/018 |
Vite M4 x 10 mm |
| 19 |
ORANG3050/019 |
Cuscinetto a sfere (6202) |
| 20 |
ORANG3050/020 |
Molla d.10.6 x 22 x 1.2 mm |
| 21 |
ORANG3050/021 |
Statore |
| 22 |
ORANG3050/022 |
Bullone d.6 x M5 x 26 mm |
| 23 |
ORANG3050/023 |
Boccola d.23 x 25 mm |
| 24 |
ORANG3050/024 |
Cuscinetto a sfere (6203) |
| 25 |
ORANG3050/025 |
Copricuscinetto |
| 26 |
ORANG3050/026 |
Piastrino bloccaggio coltello divisore |
| 27 |
ORANG3050/027 |
Vite M6 x 15 mm |
| 28 |
ORANG3050/028 |
Rondella per molle M6 |
| 29 |
ORANG3050/029 |
Coperchio motore |
| 30 |
ORANG3050/030 |
Carcassa in alluminio del motore |
| 31 |
ORANG3050/031 |
Semi-braccio destro |
| 32 |
ORANG3050/032 |
Coltello divisore |
| 33 |
ORANG3050/033 |
Vite M4 x 30 mm |
| 34 |
ORANG3050/034 |
Rondella piana d.16 mm |
| 35 |
ORANG3050/035 |
Anello di tenuta d.16 mm |
| 36 |
ORANG3050/036 |
Rotore |
| 37 |
ORANG3050/037 |
Semi-maniglia sinistra |
| 38 |
ORANG3050/038 |
Pulsante d'avvio |
| 39 |
ORANG3050/039 |
Dispositivo di sgancio pulsante d'avvio |
| 40 |
ORANG3050/040 |
Molla |
| 41 |
ORANG3050/041 |
Pulsante di sblocco braccio |
| 42 |
ORANG3050/042 |
Kit leve sblocco braccio |
| 43 |
ORANG3050/043 |
Interrutore |
| 44 |
ORANG3050/044 |
Kit leve di sblocco lama |
| 45 |
ORANG3050/045 |
Molla d.7 x 45 x d.1 mm |
| 46 |
ORANG3050/046 |
Blocchetto di sgancio lama |
| 47 |
ORANG3050/047 |
Anello di tenuta d.10 mm |
| 48 |
ORANG3050/048 |
Perno sblocco lama d.10 x 54 mm |
| 49 |
ORANG3050/049 |
Ventola |
| 50 |
ORANG3050/050 |
Semi-maniglia destra |
| 51 |
ORANG3050/051 |
Vite M4 x 20 mm |
| 52 |
ORANG3050/052 |
Copriventola |
| 53 |
ORANG3050/053 |
Vite M5 x 10 mm |
| 54 |
ORANG3050/054 |
Vite M5 x 180 mm |
| 55 |
ORANG3050/055 |
Nottolino di bloccaggio M6 x 30 mm |
| 56 |
ORANG3050/056 |
Vite M4 x 10 mm |
| 57 |
ORANG3050/057 |
Rondella piana d.4 mm |
| 58 |
ORANG3050/058 |
Molla d.11 x 140 x d.2 mm |
| 59 |
ORANG3050/059 |
Morsetto squadretta |
| 60 |
ORANG3050/060 |
Colonetta di guida innalzamento piano |
| 61 |
ORANG3050/061 |
Colonnetta di guida innalzamento piano |
| 62 |
ORANG3050/062 |
Vite M6 x 25 mm |
| 63 |
ORANG3050/063 |
Morsetto superiore squadretta superiore |
| 64 |
ORANG3050/064 |
Dado M6 |
| 65 |
ORANG3050/065 |
Supporto squadretta superiore |
| 66 |
ORANG3050/066 |
Tappi squadretta superiore |
| 67 |
ORANG3050/067 |
Protezione superiore in ferro |
| 68 |
ORANG3050/068 |
Dado M8 |
| 69 |
ORANG3050/069 |
Cuffia protezione lama |
| 70 |
ORANG3050/070 |
Protezione inferiore piano superiore |
| 71 |
ORANG3050/071 |
Pomello di blocco cuffia |
| 72 |
ORANG3050/072 |
Molla d.7 x 7.5 x d.0.6 mm |
| 73 |
ORANG3050/073 |
Anello di tenuta d.6 mm |
| 74 |
ORANG3050/074 |
Spina Elastica d.3 x 30 mm |
| 75 |
ORANG3050/075 |
Perno di bloccaggio d.10 x 43 mm |
| 76 |
ORANG3050/076 |
Leva di bloccaggio giostra |
| 77 |
ORANG3050/077 |
Molla d.8 x 21 x 0.7 mm |
| 78 |
ORANG3050/078 |
Dado chiuso M12 |
| 79 |
ORANG3050/079 |
Rondella piana M12 |
| 80 |
ORANG3050/080 |
Nottolino di bloccaggio giostra M6 x |
| 81 |
ORANG3050/081 |
Piede in gomma e antiscivolo |
| 82 |
ORANG3050/082 |
Basamento |
| 83 |
ORANG3050/083 |
Nottolino di bloccaggio M6 x 20 mm |
| 84 |
ORANG3050/084 |
Vite M8 x 40 mm |
| 85 |
ORANG3050/085 |
Giostra |
| 86 |
ORANG3050/086 |
Squadretta |
| 87 |
ORANG3050/087 |
Ralla |
| 88 |
ORANG3050/088 |
Gabbia portarullini completa |
| 89 |
ORANG3050/089 |
Rullino |
| 90 |
ORANG3050/090 |
Protezione inferiore |
| 91 |
ORANG3050/091 |
Dado M6 |
| 92 |
ORANG3050/092 |
PErno filettato M6 x 30 mm |
| 93 |
ORANG3050/093 |
Vite M12 x 85 mm |
| 94 |
ORANG3050/094 |
Vite M5 x 10 mm |
| 95 |
ORANG3050/095 |
Convogliatore ORANGE 305-0 |
| 96 |
ORANG3050/096 |
Molla |
| 97 |
ORANG3050/097 |
Vite M8 x 15 mm |
| 98 |
ORANG3050/098 |
Rondella piana d.8 mm |
| 99 |
ORANG3050/099 |
Guida lama in plastica |
| 100 |
ORANG3050/100 |
Vite M4 |
| 101 |
ORANG3050/101 |
Maniglia sblocca braccio |
| 102 |
ORANG3050/102 |
Perno filettato M6 x 45 mm |
| 103 |
ORANG3050/103 |
Albero braccio |
| 104 |
ORANG3050/104 |
Anello di tenuta d.16 mm |
| 105 |
ORANG3050/105 |
Supporto braccio |
| 106 |
ORANG3050/106 |
Cuscinetto a sfere 6002 |
| 107 |
ORANG3050/107 |
Pianetto superiore |
| 108 |
ORANG3050/108 |
Squadretta superiore |
| 109 |
ORANG3050/109 |
Spingipezzo |
| 110 |
ORANG3050/110 |
Dado M6 |
| 112 |
ORANG3050/112 |
Sachetto raccogli trucioli |
| 113 |
ORANG3050/113 |
Barra ferma pezzo |
| 114 |
ORANG3050/114 |
Chiave esagonale |
| 115 |
ORANG3050/115 |
Chiave a brugola |
| 116 |
ORANG3050/116 |
Morsa verticale |
| 117 |
ORANG3050/117 |
USARE 'FRENO'ORANGE'' |
| 118 |
ORANG3050/118 |
Condensatore |
| 119 |
ORANG3050/119 |
Copertura in plastica |
| 120 |
ORANG3050/120 |
Pomello d.25 M12 x 50 mm a punta |
| 121 |
ORANG3050/122 |
Cavo elettrico |
| 123 |
ORANG3050/123 |
Motore completo 305/0(24-25-36-19-21-30- |
| 124 |
ORANG3050/124 |
Gruppo squadretta superiore OR.305-0 |
| 125 |
ORANG3050/125 |
Boccola fulcro leva carter |
