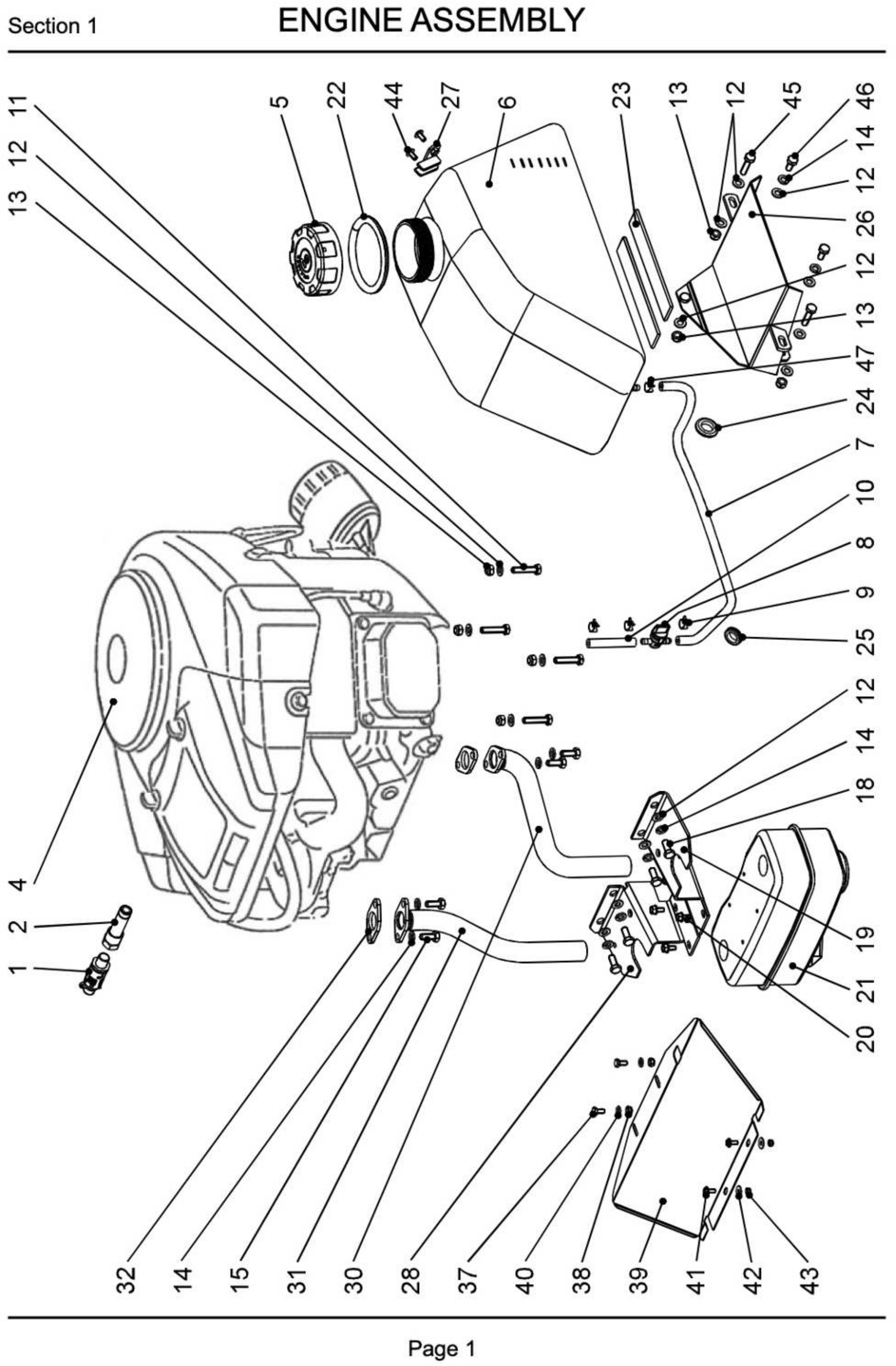

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.1 |
| Pos. |
Codice |
Descrizione |
| 1 |
000888305 |
Valvola di scarico dell'olio |
| 2 |
201958449 |
Accoppiatore di scarico olio |
| 4 |
205577120 |
Motore, INTEK V-TWIN 20 HP-B & S |
| 5 |
204958052 |
Tappo del serbatoio del carburante |
| 6 |
204958344 |
Serbatoio di carburante |
| 7 |
204056368 |
Tubazione carburante 860mm |
| 8 |
000476300 |
Valvola del serbatoio del carburante |
| 9 |
000318164 |
Morsetto tubazione carburante UM 5008 |
| 10 |
200058527 |
Tubazione carburante 320mm |
| 11 |
000299530 |
Vite esagonale M8x35 DIN 933 8.8 |
| 12 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 13 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 14 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 15 |
000201531 |
Vite di scarico 5 / 16-18NC 3/4 LG |
| 18 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 19 |
195800062 |
Protezione termica marmitta, sinistra |
| 20 |
505900065 |
Vite filettata Taptite M6x12 DIN 7500 D |
| 21 |
505900054 |
Silenziatore |
| 22 |
204056367 |
Profilo di cucitura |
| 23 |
204056363 |
Inserire |
| 24 |
820002202 |
Boccola 18x2 |
| 25 |
203800004 |
Boccola 16x2 KD 7 |
| 26 |
204958051 |
Supporto del serbatoio del carburante |
| 27 |
204958050 |
Titolare |
| 28 |
195800926 |
Protezione termica marmitta, destra |
| 30 |
595900101 |
Tubo di scarico, sinistro - INTEK |
| 31 |
595900102 |
Tubo di scarico, destro - INTEK |
| 32 |
571001801 |
Guarnizione di scarico 18 HP - INTEK |
| 37 |
000247357 |
Vite M6x12 DIN 933 8.8 |
| 38 |
000283118 |
Dado autobloccante M6 DIN 985 Cl.8 |
| 39 |
200058399 |
Scudo termico |
| 40 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 41 |
000259094 |
Vite M5x12 Ecofix 4.8 |
| 42 |
000239448 |
Rondella piana 5.3 DIN 9021 B |
| 43 |
000285912 |
Dado autobloccante M5 DIN 985 Cl.8 |
| 44 |
204601206 |
Vite M6x12 BN 11252 10.9 |
| 45 |
000245124 |
Vite esagonale M8x30 DIN 933 8.8 |
| 46 |
000243441 |
Vite esagonale M8x16 DIN 933 8.8 |
| 47 |
205010160 |
Morsetto linea carburante 10 / 16-7.5 |

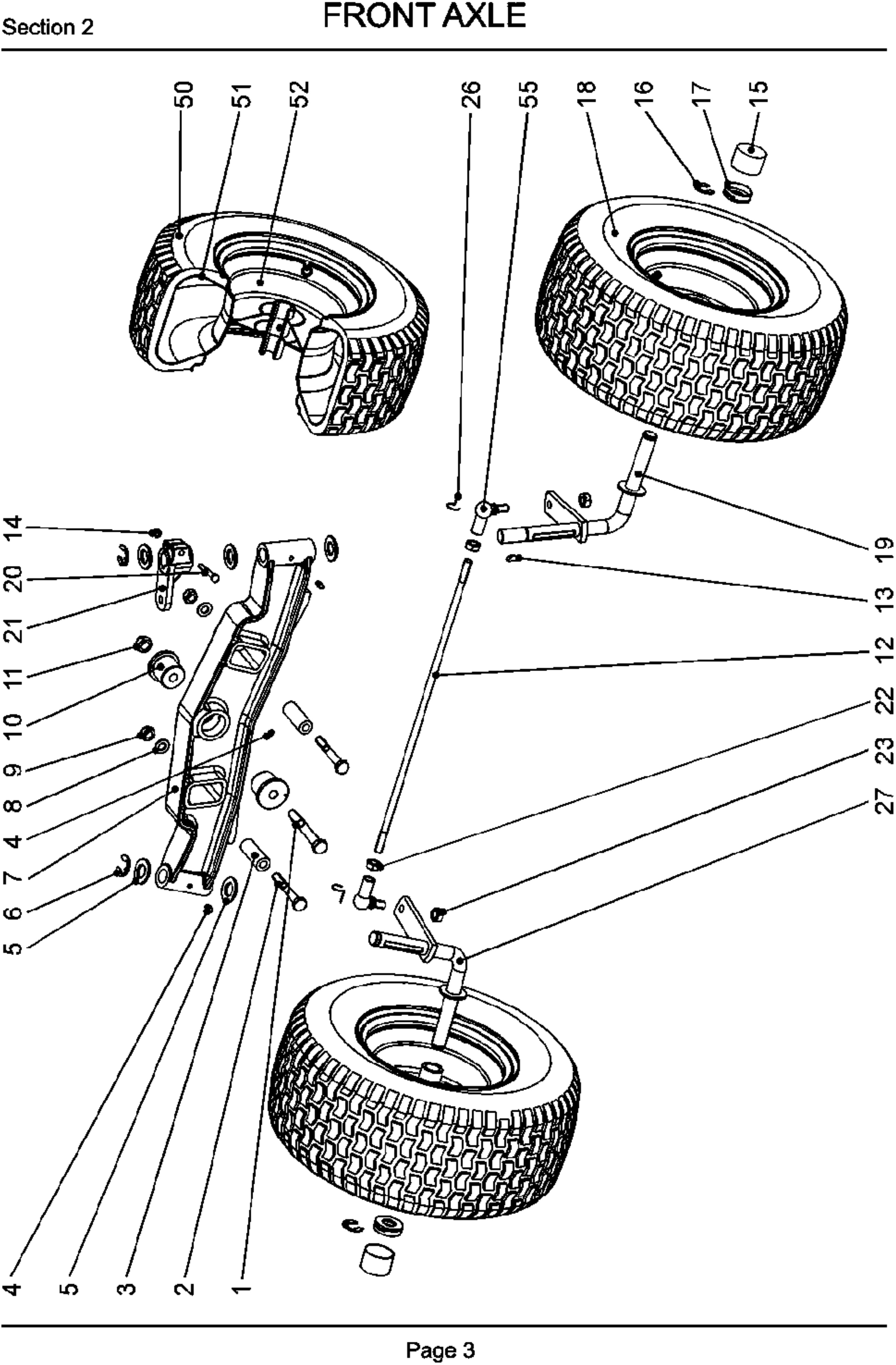

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.2 |
| 1 |
221012090 |
Vite esagonale M12x90 DIN 931 8.8 |
| 2 |
201221175 |
Vite esagonale M10x75 DIN 931 8.8 |
| 3 |
201058447 |
distanziatore |
| 4 |
000740113 |
Ingrassatore MK 6 DIN 71412 |
| 5 |
000295966 |
Rondella piana 19 DIN 125 A |
| 6 |
000230230 |
Clip a molla 15 DIN 6799 |
| 7 |
000093852 |
Assale anteriore |
| 8 |
000292061 |
Rondella piana 10,5 DIN 125 A |
| 9 |
000281446 |
Dado autobloccante M10 DIN 985 Cl.8 |
| 10 |
505900004 |
Boccola dell'assale anteriore |
| 11 |
000282557 |
Dado autobloccante M12 DIN 982 Cl.8 |
| 12 |
000069080 |
Assale anteriore tirante |
| 13 |
000207152 |
Chiave quadrata 5x7,5 DIN 6888 |
| 14 |
000283118 |
Dado autobloccante M6 DIN 985 Cl.8 |
| 15 |
000407121 |
Coprimozzo SC 1-1 / 2 |
| 16 |
000230230 |
Clip a molla 15 DIN 6799 |
| 17 |
204958041 |
Rondella con tubo |
| 18 |
204959299 |
Assy ruota anteriore 16x6,5-8 KST |
| 19 |
205956136 |
Mandrino, a sinistra |
| 20 |
221006045 |
Vite esagonale M6x45 DIN 931 8.8 |
| 21 |
200058647 |
Leva del mandrino dello sterzo per Y2K |
| 22 |
000273625 |
Dado esagonale M10 DIN 934 Cl.8 |
| 23 |
204101006 |
Dado autobloccante M10 DIN 980 8 / V |
| 26 |
000235246 |
Staffe di bloccaggio 16 DIN 71805 S |
| 27 |
200958718 |
Mandrino, giusto |
| 50 |
204598001 |
Pneumatico 16x6.5-8 KENDA SUPER TURF |
| 51 |
000415426 |
Tubo 16x6,5-8 |
| 52 |
204598024 |
Cerchio completo 16x6,5-8 |
| 55 |
195800901 |
Giunto angolare a sfera 16 |

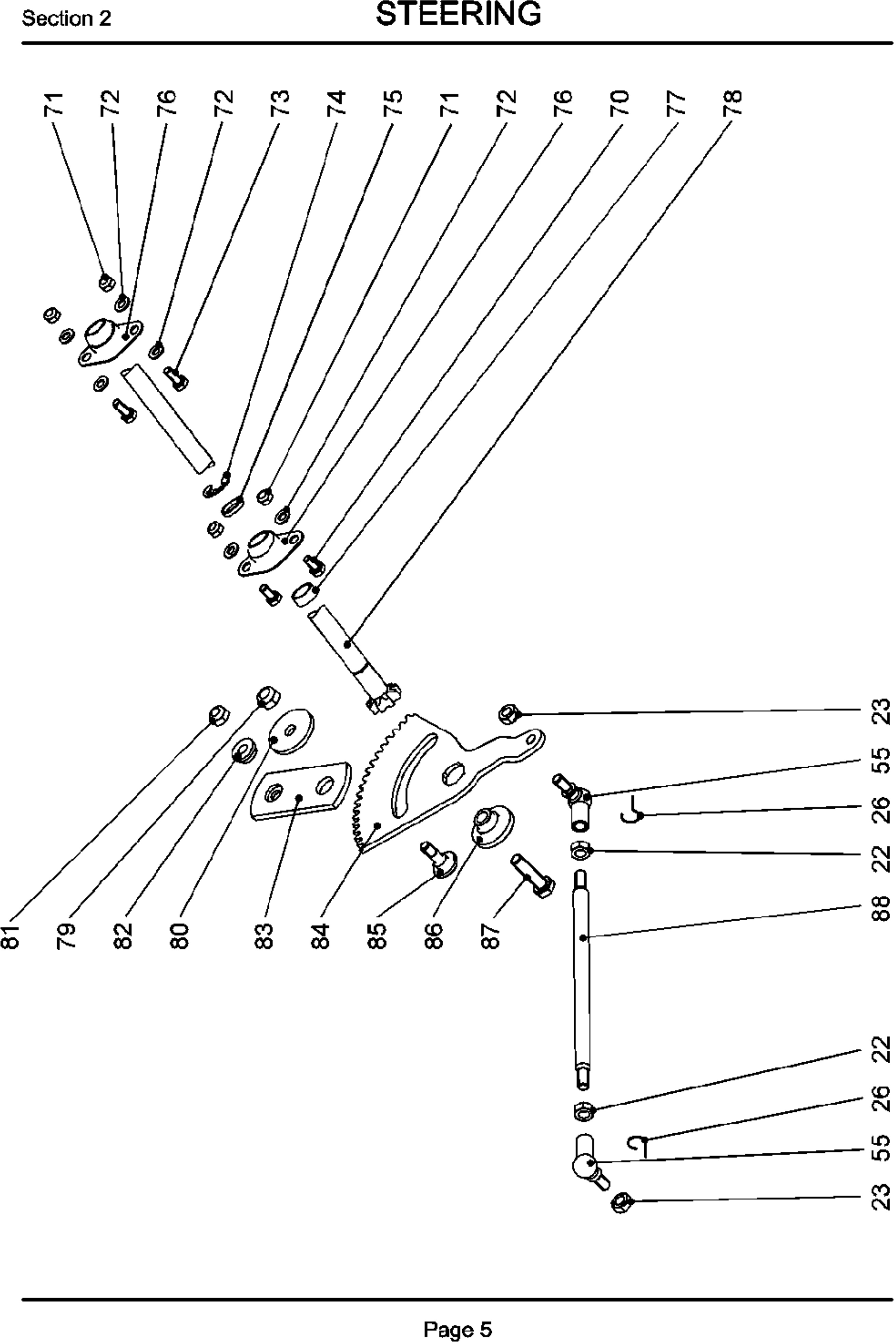

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.3 |
| 22 |
000273625 |
Dado esagonale M10 DIN 934 Cl.8 |
| 23 |
204101006 |
Dado autobloccante M10 DIN 980 8 / V |
| 26 |
000235246 |
Staffe di bloccaggio 16 DIN 71805 S |
| 55 |
195800901 |
Giunto angolare a sfera 16 |
| 70 |
000243441 |
Vite esagonale M8x16 DIN 933 8.8 |
| 71 |
000280885 |
Dado autobloccante M8 DIN 985 Cl.8 |
| 72 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 73 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 74 |
000230230 |
Clip a molla C15 DIN 6799 |
| 75 |
105800970 |
Distanziale, superiore |
| 76 |
505900002 |
Cuscinetto sferico FJB 12 |
| 77 |
105800969 |
Distanziale, inferiore |
| 78 |
195800920 |
Pignone dell'albero sterzo |
| 79 |
000282557 |
Dado autobloccante M12 DIN 985 Cl.8 |
| 80 |
505900043 |
Rondella eccentrica a bullone 12,4x50x5 |
| 81 |
000281446 |
Dado autobloccante M10 DIN 985 Cl.8 |
| 82 |
201058244 |
boccola |
| 83 |
201058248 |
Piastra di guida |
| 84 |
000040667 |
Ingranaggio settoriale |
| 85 |
201058246 |
Scapola |
| 86 |
201058247 |
Perno di sterzo |
| 87 |
220012045 |
Vite esagonale M12x45 DIN 933 8.8 |
| 88 |
000050413 |
Trascina collegamento |
| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.4 |

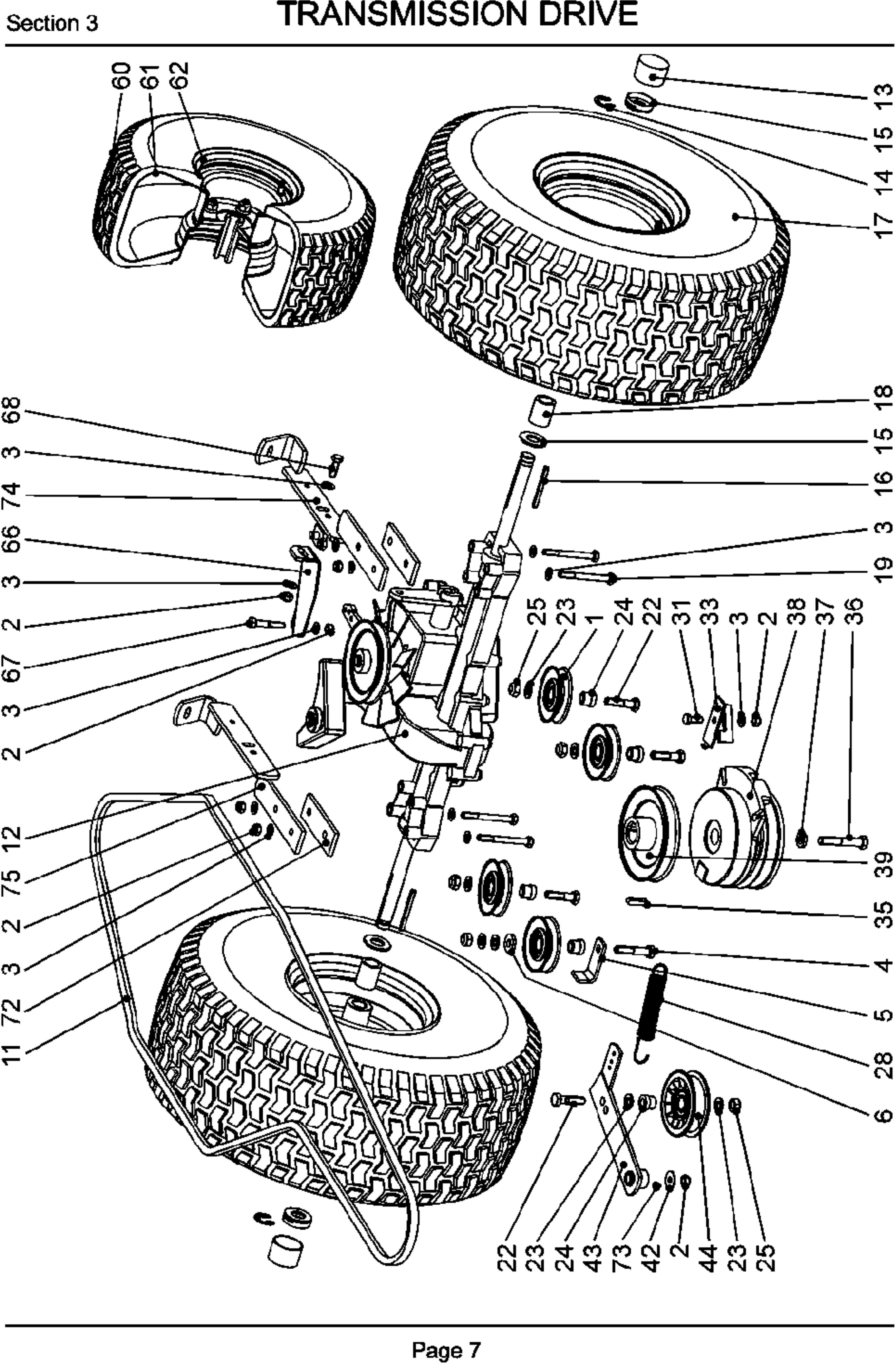

| 1 |
505900074 |
Puleggia folle V3000-3316-acciaio |
| 2 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 3 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 4 |
201852564 |
Vite esagonale M10x50 DIN 931 8.8 |
| 5 |
201058144 |
servitore |
| 6 |
201852454 |
Rondella piana 10.5 DIN 7349 |
| 11 |
200492077 |
Cinghia trapezoidale per trazione La 103 |
| 12 |
000358698 |
Trasmissione Tuff Torq K46 |
| 13 |
000407121 |
Coprimozzo SC 1-1 / 2 - nero |
| 14 |
000230230 |
Clip a molla 15 DIN 6799 |
| 15 |
204958041 |
Rondella con tubo |
| 16 |
000299299 |
Chiave quadrata 3 / 16x3 / 16x2.5 |
| 17 |
203959262 |
Ruota posteriore per pneumatici 20x10,00-8 KST |
| 18 |
200058432 |
Distanziale, asse |
| 19 |
201221875 |
Vite esagonale M8x75 DIN 931 8.8 |
| 22 |
000238414 |
Vite esagonale M10x40 DIN 931 8.8 |
| 23 |
000292061 |
Rondella piana 10,5 DIN 125 A |
| 24 |
000091993 |
Boccola folle |
| 25 |
000281446 |
Dado autobloccante M10 DIN 985 CI.8 |
| 28 |
200058260 |
Primavera |
| 31 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 33 |
000924605 |
servitore |
| 35 |
000273955 |
Chiave quadrata 1 / 4x1 / 4x1-1 / 4 |
| 36 |
000294833 |
Bullone frizione 7 / 16-20x2-1 / 2 LG |
| 37 |
000276012 |
Rondella elastica 7/16 |
| 38 |
000892595 |
El. frizione magnete Warner MSS-80C 5217-9 |
| 39 |
200959137 |
Puleggia del motore |
| 42 |
000298760 |
Rondella piana 8.4 DIN 9021 B |
| 43 |
200958721 |
Braccio folle |
| 44 |
000786445 |
Puleggia folle F 3000-0750 |
| 60 |
204598004 |
Pneumatico 20x10,00-8 KENDA SUPER TURF |
| 61 |
000496826 |
Tubo 20x10,00-8 |
| 62 |
204598018 |
Cerchio completo 20x10,00-8 |
| 66 |
200958444 |
Stabilizzatore |
| 67 |
000221845 |
Vite M8x45 DIN 931 10.9 |
| 68 |
000246235 |
Vite M8x25 DIN 933 8.8 |
| 72 |
201058448 |
Piastra di supporto |
| 73 |
000740113 |
Ingrassatore MK 6 DIN 71412 |
| 74 |
203958746 |
Staffa, a sinistra |
| 75 |
203958007 |
Staffa, giusto |
| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.5 |

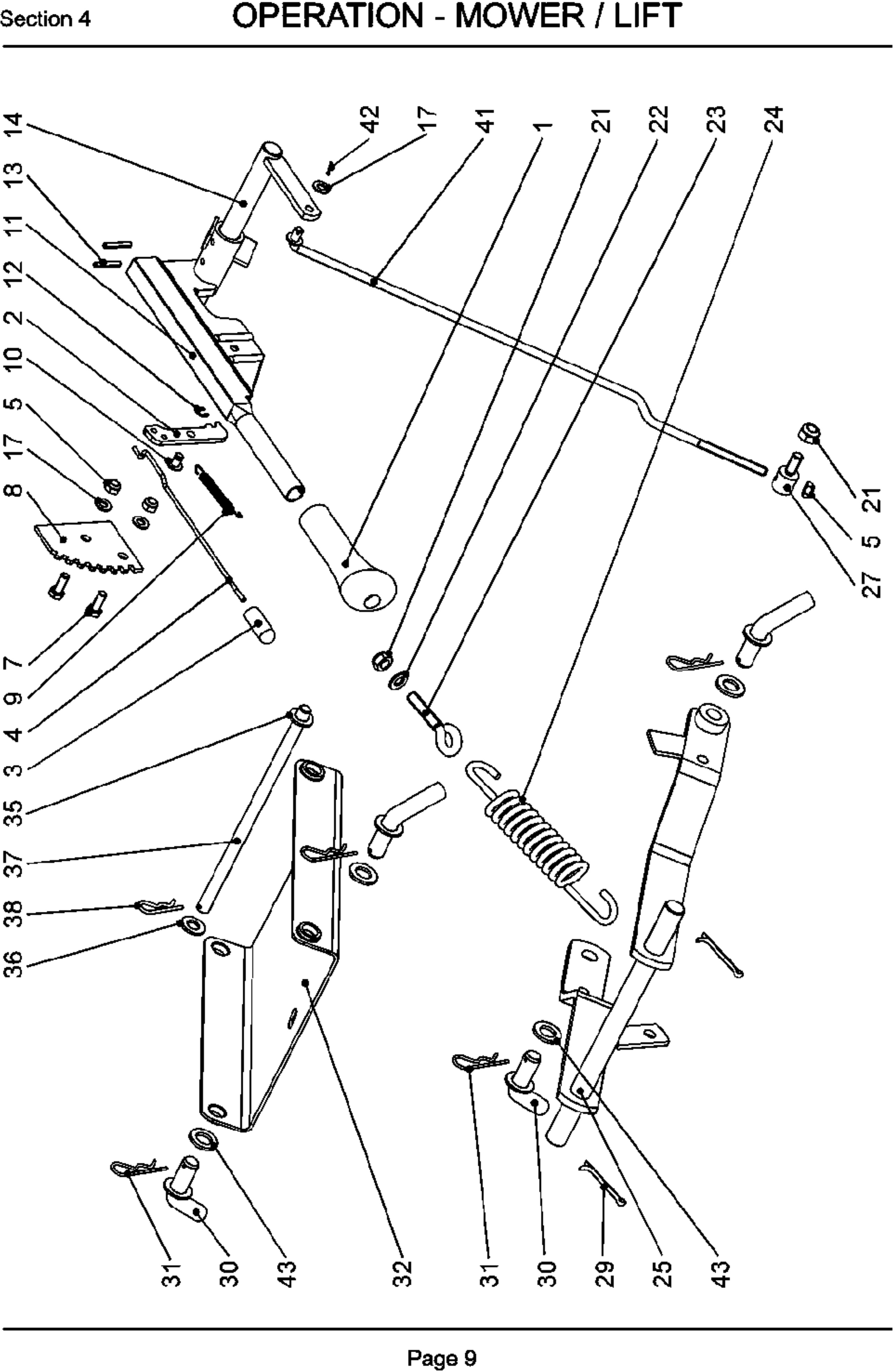

| 1 |
000784256 |
Impugnatura: nera |
| 2 |
000015994 |
Piastra di articolazione a cricchetto |
| 3 |
000403535 |
Pulsante dello stantuffo - nero |
| 4 |
000045639 |
Barra di collegamento |
| 5 |
000280885 |
Dado autobloccante M8 DIN 985 Cl.8 |
| 7 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 8 |
201058107 |
Segmento dell'ingranaggio |
| 9 |
000001485 |
Molla |
| 10 |
105800953 |
Perno leva braccio |
| 11 |
000926222 |
Leva del braccio di regolazione dell'altezza |
| 12 |
275200006 |
Clip per perno 6 DIN 6799 |
| 13 |
000324467 |
Spina elastica 5x30 DIN 1481 |
| 14 |
201958365 |
Albero di regolazione dell'altezza |
| 17 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 21 |
000281446 |
Dado autobloccante M10 DIN 985 Cl.8 |
| 22 |
000292061 |
Rondella piana 10,5 DIN 125 A |
| 23 |
000910283 |
Bullone a occhiello M10x50x14 - Zc |
| 24 |
000080608 |
Molla di sollevamento |
| 25 |
000957110 |
Braccio articolato |
| 27 |
000072985 |
Perno di sollevamento |
| 29 |
000235323 |
Coppiglia 5x50 DIN 94 |
| 30 |
202958277 |
Perno piegato |
| 31 |
000033242 |
Forcina 2.5-63 |
| 32 |
203958340 |
Piattaforma falciatrice a sospensione anteriore |
| 35 |
204150124 |
Anello 12x25x2,5 |
| 36 |
000293172 |
Rondella piana 13 DIN 125 A |
| 37 |
203058106 |
perno |
| 38 |
000075812 |
Fermacapelli 3.15-49 |
| 41 |
200958670 |
Asta di regolazione dell'altezza |
| 42 |
000282218 |
Coppiglia 2x18 DIN 94 |
| 43 |
202056038 |
Rondella di gomma |
| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.6 |

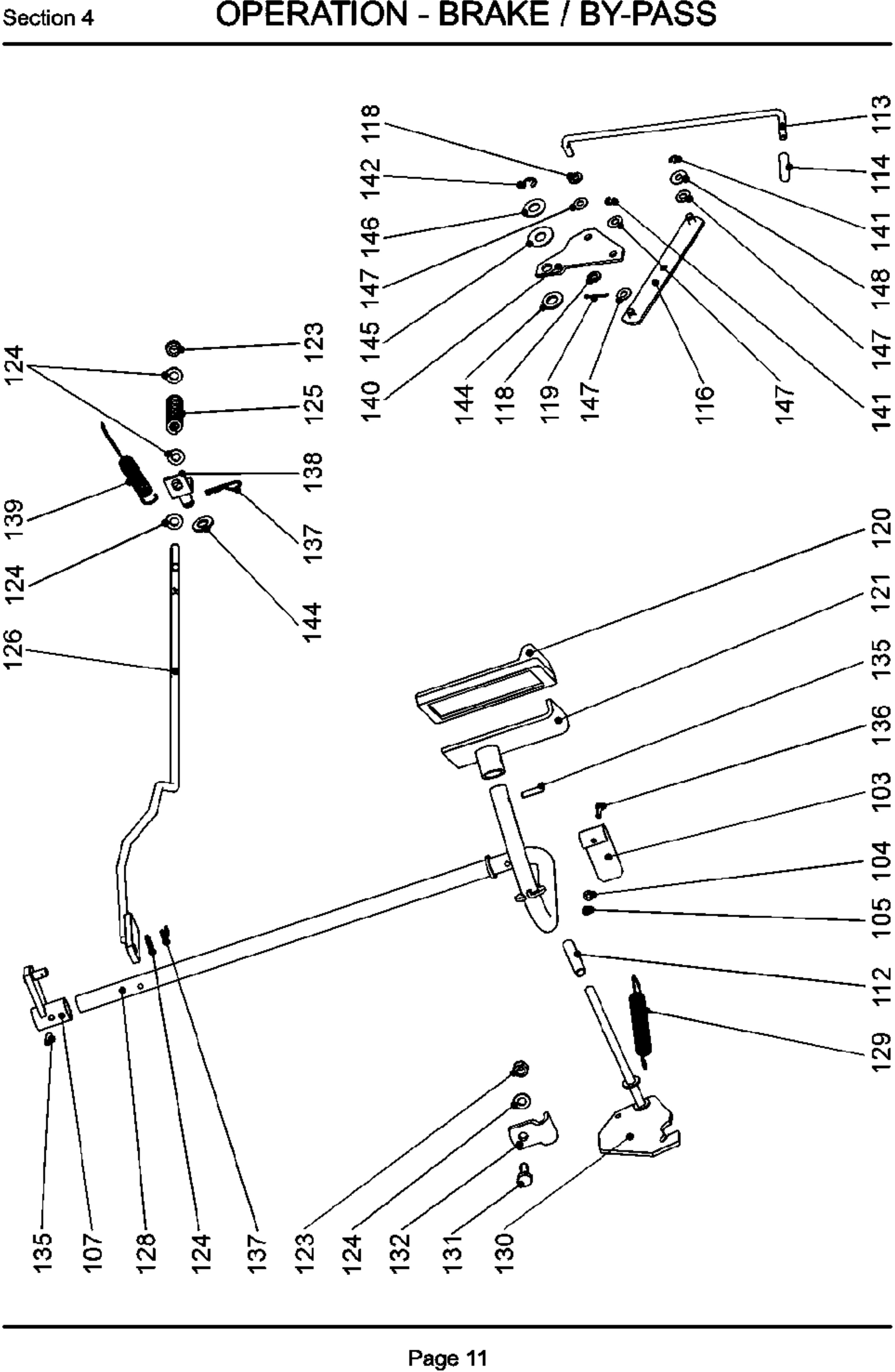

| 103 |
105800975 |
Leva a molla |
| 104 |
000200090 |
Rondella piatta 4.3 DIN 125 A |
| 105 |
000284240 |
Dado autobloccante M4 DIN 985 CI.8 |
| 107 |
200958754 |
Staffa, asta freno |
| 112 |
000406560 |
Cappucci A281 / B1 1/2 |
| 113 |
200058634 |
Bypass leva |
| 114 |
204056342 |
Tappo di plastica |
| 116 |
201958399 |
Braccio, leva by-pass |
| 118 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 119 |
200258742 |
Coppiglia 1.6x12 DIN 94 |
| 120 |
000411312 |
Pedale - nero |
| 121 |
195800998 |
Pedale |
| 123 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 124 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 125 |
000054340 |
Molla del freno |
| 126 |
200958651 |
Biella del freno |
| 128 |
200958707 |
Albero freno |
| 129 |
000060280 |
Molla freno a mano |
| 130 |
195800964 |
Leva del freno a mano |
| 131 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 132 |
000048400 |
Morsetto leva freno di stazionamento |
| 135 |
000291610 |
Spina elastica 5x22 DIN 1481 |
| 136 |
220004025 |
Vite esagonale M4x25 DIN 933 8.8 |
| 137 |
200059136 |
Forcina 1.8-36 |
| 138 |
200958761 |
Staffa, asta freno |
| 139 |
200058690 |
Primavera |
| 140 |
201058193 |
Bypass piastra |
| 141 |
200208243 |
Staffa 4 DIN 6799 |
| 142 |
000208263 |
Staffa 7 DIN 6799 |
| 144 |
000292061 |
Rondella 10,5 DIN 125 A |
| 145 |
201878008 |
Rondella piana 10,5 BN 735 |
| 146 |
201852111 |
Rondella elastica 10.5 DIN 137 A |
| 147 |
201852112 |
Rondella elastica 6.4 DIN 137 A |
| 148 |
201878006 |
Rondella piana 6.4 BN 735 |

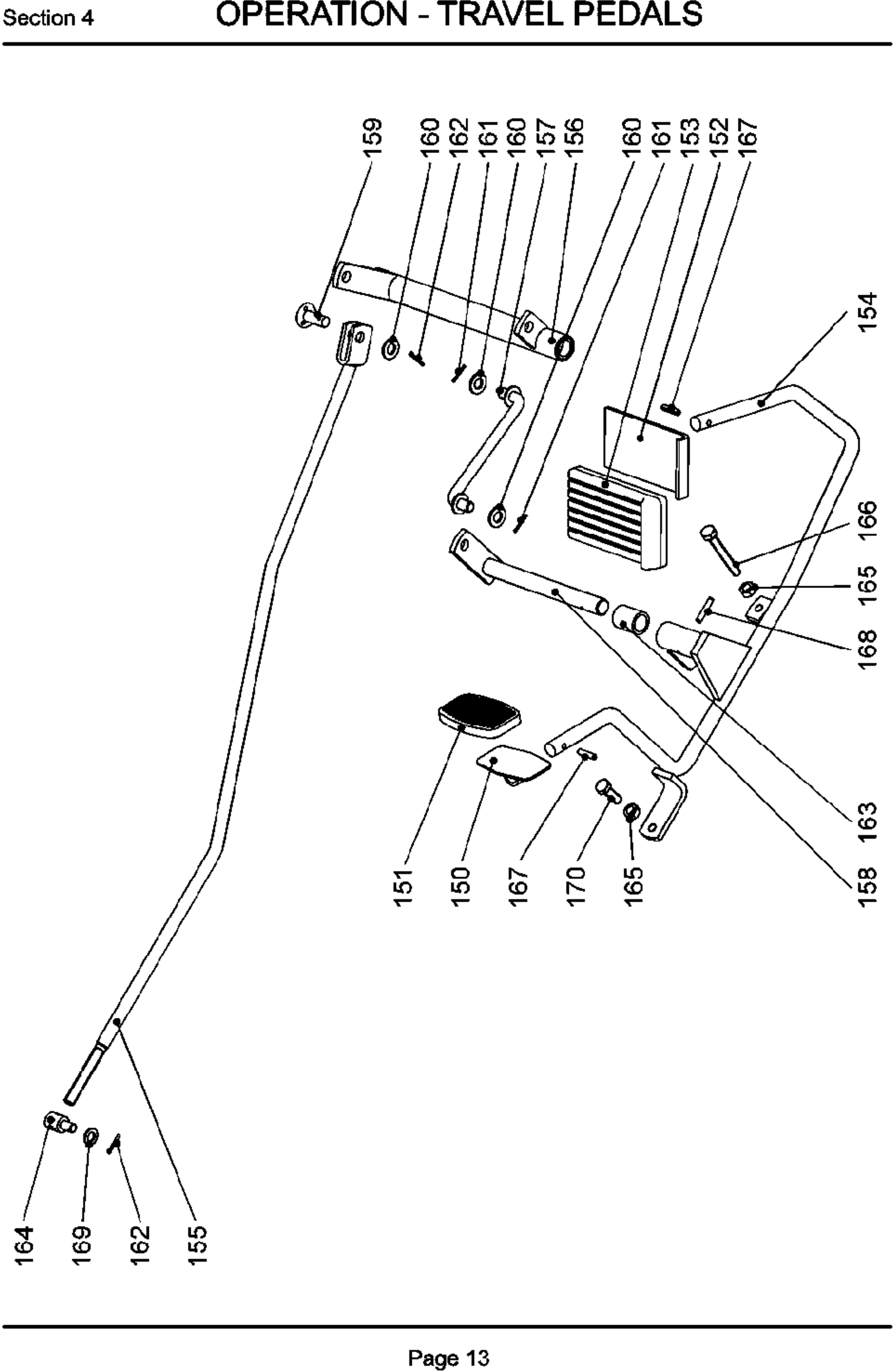

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.7 |
| 150 |
200958756 |
Pedale di marcia, posteriore |
| 151 |
000406901 |
Pedaliera - Skoda |
| 152 |
203958202 |
Pedale da viaggio anteriore |
| 153 |
202056153 |
Pedale anteriore |
| 154 |
200958752 |
Saldatura del cuscinetto da viaggio |
| 155 |
200958755 |
Tirante |
| 156 |
200958760 |
Albero diagonale |
| 157 |
203958216 |
Link formato |
| 158 |
200958758 |
Albero diagonale |
| 159 |
200058594 |
perno |
| 160 |
000292061 |
Rondella 10,5 DIN 125 A |
| 161 |
000282218 |
Coppiglia 2x18 DIN 94 |
| 162 |
000255530 |
Coppiglia 2.5x18 DIN 94 |
| 163 |
200058606 |
distanziatore |
| 164 |
200058618 |
perno |
| 165 |
000272503 |
Dado M8 DIN 934 Cl.8 |
| 166 |
204208605 |
Vite M8x60 DIN 933 8.8 |
| 167 |
000291610 |
Spina elastica 5x22 DIN 1481 |
| 168 |
203126311 |
Spina elastica 5x26 ISO 8748 |
| 169 |
200296000 |
Rondella 9 DIN 126 |
| 170 |
000246235 |
Vite M8x25 DIN 933 8.8 |

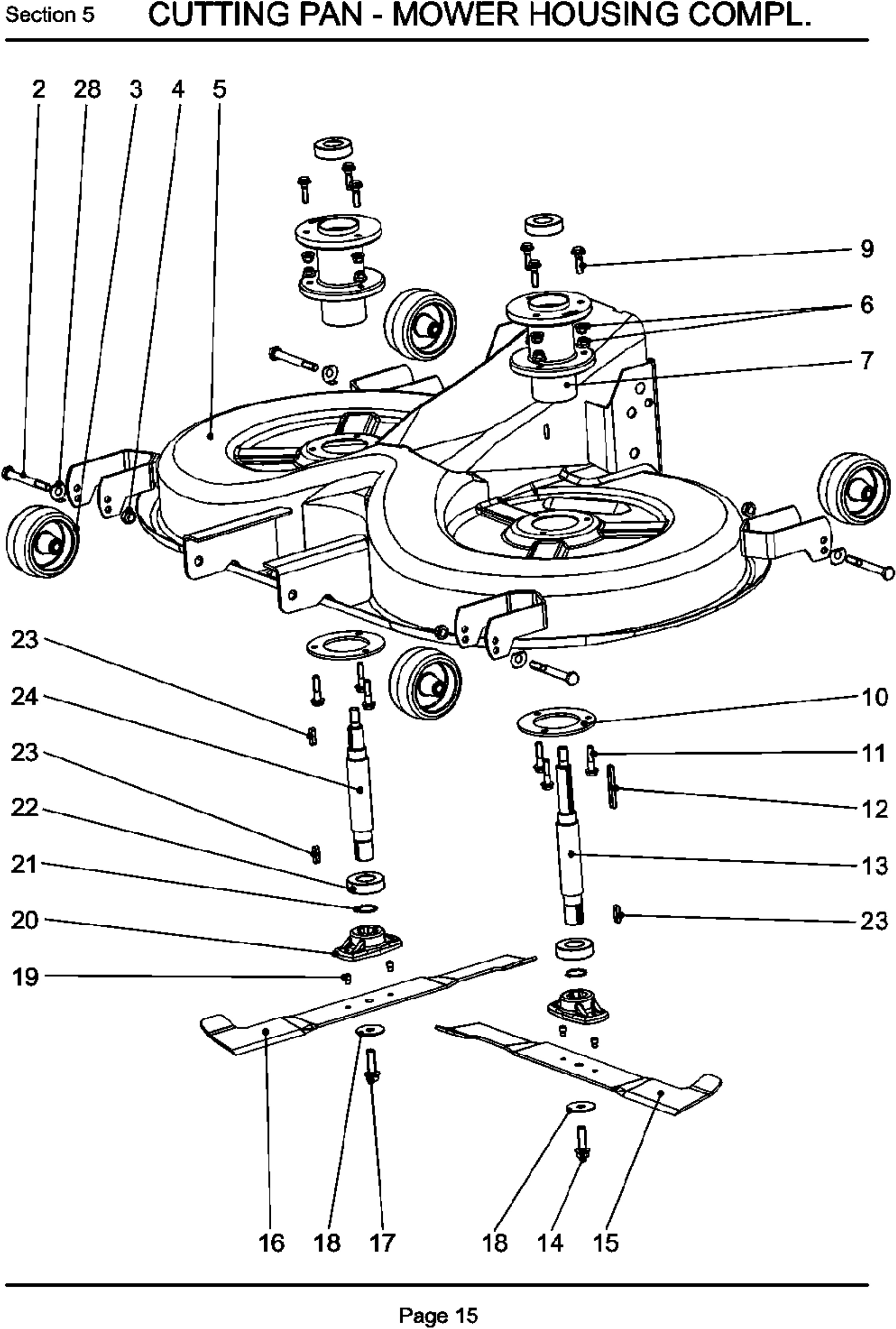

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.8 |
| 1 |
200119023 |
Sistema di taglio completo |
| 2 |
221010090 |
Vite esagonale M10x90 DIN 931 8.8 |
| 3 |
105700018 |
Ruota del calibro |
| 4 |
000281446 |
Dado autobloccante M10 DIN 985 Cl.8 |
| 5 |
200003081 |
Alloggiamento del tosaerba, completo |
| 6 |
232108008 |
Dado flangiato autobloccante M8 DIN 6926 CI.8 |
| 7 |
203056136 |
Custodia per penna |
| 9 |
201852083 |
Bullone flangiato esagonale M8x30 DIN 6921 8.8 |
| 10 |
505900059 |
Supporto ad anello |
| 11 |
222008035 |
Bullone flangiato esagonale M8x35 DIN 6921 8.8 |
| 12 |
000106590 |
Chiave 6h9x6x63 DIN 6885 A |
| 13 |
105800988 |
Albero della lama, a sinistra |
| 14 |
000233453 |
Vite esagonale M10x1x35 |
| 15 |
204056397 |
Lama, sinistra |
| 16 |
204056396 |
Lama, giusto |
| 17 |
000245025 |
Vite esagonale M10x1x35, sinistra |
| 18 |
505900073 |
Rondella Belleville 40x10,2x2x3,1 |
| 19 |
000281490 |
Perno di taglio scanalato |
| 20 |
202058022 |
Adattatore lama |
| 21 |
000296076 |
Anello di bloccaggio 25 DIN 471 |
| 22 |
14891 |
Cuscinetto 6205 2RS P6 |
| 23 |
000206030 |
Chiave quadrata 6h9x6x25 DIN 6885 A |
| 24 |
105800987 |
Albero della lama, a destra |
| 28 |
201852163 |
Rondella 10.5 DIN 93 |
| 28A |
215956982 |
SET DUE LAME |

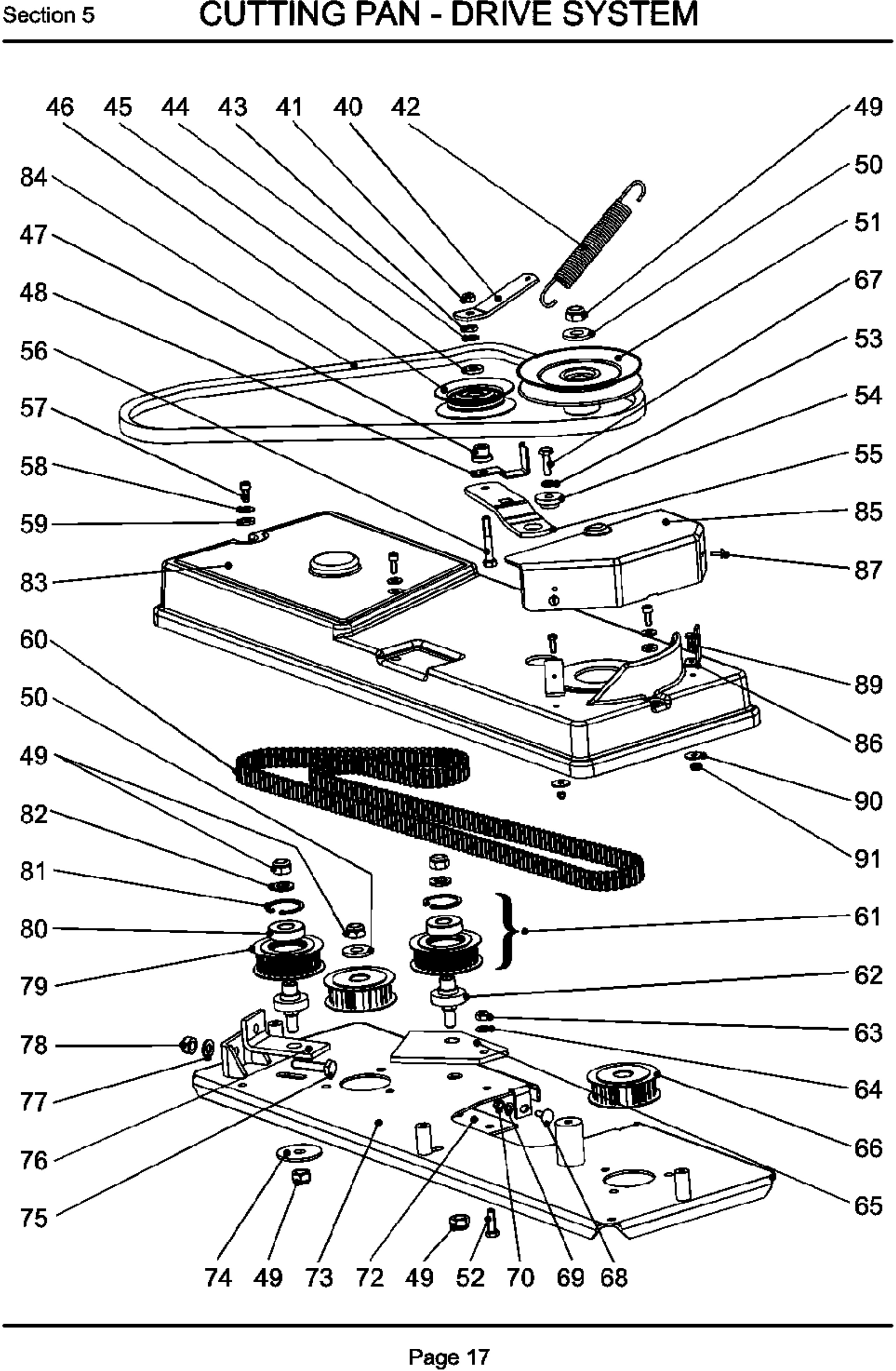

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.9 |
| 40 |
000013783 |
Leva di innesto |
| 41 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 42 |
000320870 |
Primavera |
| 43 |
000224730 |
Dado esagonale M8 DIN 439 B CI.04 |
| 44 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 45 |
000298761 |
Rondella piana 8.4 DIN 7349 |
| 46 |
000785884 |
Puleggia folle W3500 - 3712 |
| 47 |
105800931 |
boccola |
| 48 |
105800943 |
Fermo per cintura |
| 49 |
000282557 |
Dado autobloccante M12 DIN 985 CI.8 |
| 50 |
000078573 |
Rondella piatta |
| 51 |
000903606 |
Puleggia di azionamento |
| 52 |
000246235 |
Vite esagonale M8x25 DIN 933 8.8 |
| 53 |
000202114 |
Rondella elastica 10 DIN 127 B |
| 54 |
204056386 |
Distanziatore di spalla |
| 55 |
105800944 |
Braccio folle |
| 56 |
000221850 |
Vite esagonale M8x50 DIN 931 8.8 |
| 57 |
203258354 |
Vite esagonale M6x16 DIN 912 8.8 |
| 58 |
271030064 |
Rondella piana 6.4 BN 737 |
| 59 |
105800863 |
Rondella di gomma 6.4 |
| 60 |
57950 |
Cinghia a denti 20DS 8M 1760 Bando |
| 61 |
195800954 |
Puleggia dentata assy |
| 62 |
105800928 |
Perno della puleggia dentata |
| 63 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 64 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 65 |
105800945 |
Supporto puleggia |
| 66 |
000993663 |
Puleggia motrice 28 |
| 67 |
000267476 |
Vite esagonale M10x25 DIN 933 8.8 |
| 68 |
240306016 |
Bullone per carrello M6x16 DIN 603 6.8 |
| 69 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 70 |
000283118 |
Dado autobloccante M6 DIN 985 CI.8 |
| 72 |
105800946 |
Rondella piatta |
| 73 |
204958037 |
Piastra di comando della lama |
| 74 |
505900043 |
Rondella della puleggia dentata |
| 75 |
220010045 |
Vite esagonale M10x45 DIN 933 8.8 |
| 76 |
105800947 |
Supporto folle |
| 77 |
000292061 |
Rondella piana 10,5 DIN 125 A |
| 78 |
000281446 |
Dado autobloccante M10 DIN 985 CI.8 |
| 79 |
195800887 |
Puleggia dentata 28 |
| 80 |
201878011 |
Cuscinetto 6203 2RS P6 |
| 81 |
275100040 |
Anello di bloccaggio 40 DIN 472 |
| 82 |
000293172 |
Rondella piana 13 DIN 125 A |
| 83 |
105700013 |
Copricinghia - nero |
| 84 |
31652 |
Cinghia trapezoidale 17x1350 B53 - Mitsuboshi |
| 85 |
203056142 |
Coperchio puleggia motrice - nero |
| 86 |
203056019 |
Supporto per copertina |
| 87 |
203125378 |
Bullone M4x12 4.6 BN 354 |
| 89 |
000254067 |
Vite esagonale M5x16 DIN 933 8.8 |
| 90 |
203125377 |
Rondella piana 5x20 BN 732 |
| 91 |
000285912 |
Dado autobloccante M5 DIN 985 CI.8 |

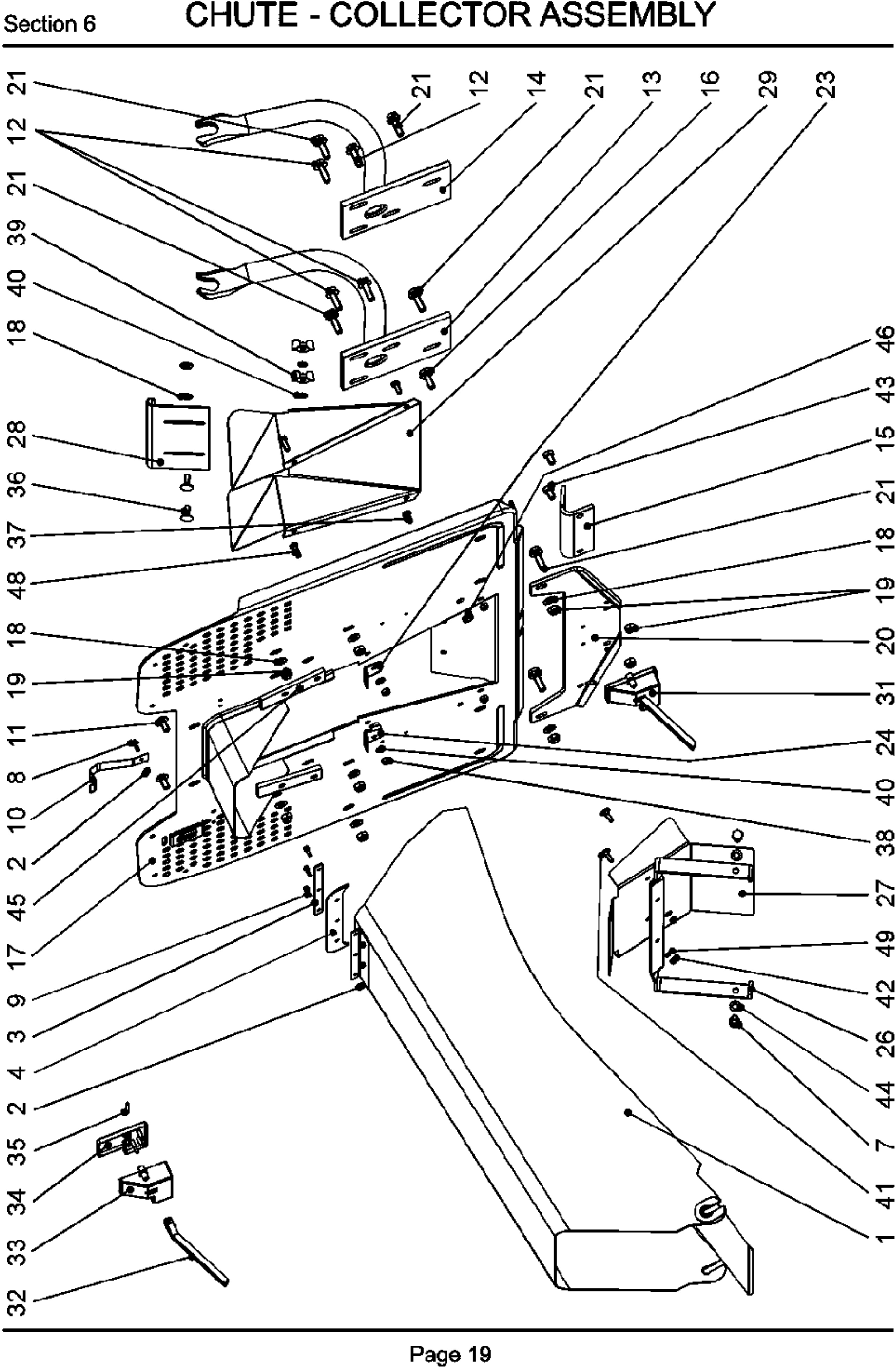

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.10 |
| 1 |
202958270 |
Tunnel |
| 2 |
000284240 |
Dado autobloccante M4 DIN 985 CI.8 |
| 3 |
000072765 |
Piastra di supporto |
| 4 |
000071082 |
Guarnizione in gomma |
| 7 |
202359367 |
Vite esagonale M8x12 DIN 933 8.8 |
| 8 |
253504012 |
Vite Ecofix M4x12 BN 4825 H 4.8 |
| 9 |
000262911 |
Vite a testa cilindrica M4x12 DIN 84 A 8.8 |
| 10 |
105800926 |
Coprire l'interruttore |
| 11 |
255108016 |
Bullone del carrello M8x16 BN 11252 10.9 |
| 12 |
000251691 |
Vite M8x25 Verbus Ripp BN 2797 CI.100 |
| 13 |
200958653 |
Supporto, DESTRO |
| 14 |
200958652 |
Supporto, SINISTRO |
| 15 |
200058625 |
Gancio di traino |
| 16 |
222008020 |
Vite esagonale M8x20 DIN 6921 8.8 |
| 17 |
200958766 |
Piastra del collettore |
| 18 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 19 |
000280885 |
Dado autobloccante M8 DIN 985 CI.8 |
| 20 |
200058623 |
Supporto per gancio di traino |
| 21 |
000213312 |
Vite esagonale M8x25 DIN 6921 8.8 |
| 23 |
202056034 |
Supporto tunnel, a sinistra |
| 24 |
202056033 |
Supporto per tunnel, giusto |
| 26 |
200058627 |
Staffa di protezione dello schermo |
| 27 |
201058222 |
Scudo protettivo |
| 28 |
201058237 |
Scudo regolabile |
| 29 |
201058238 |
Scivolo della piastra posteriore |
| 31 |
200958656 |
Interruttore di sovraccarico completo, completo |
| 32 |
201058119 |
Leva di azionamento dell'interruttore di sovraccarico |
| 33 |
201058121 |
Alloggiamento superiore, interruttore di sovraccarico |
| 34 |
201058120 |
Custodia inferiore, interruttore di sovraccarico |
| 35 |
200059134 |
Pin, interruttore di sovraccarico |
| 36 |
240306016 |
Bullone per carrello M6x16 DIN 603 6.8 |
| 37 |
000247357 |
Vite esagonale M6x12 DIN 933 8.8 |
| 38 |
000283118 |
Dado autobloccante M6 DIN 985 CI.8 |
| 39 |
000846802 |
Dado ad alette in plastica 1 / 4-20 |
| 40 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 41 |
000207086 |
Bullone per carrello M5x16 DIN 603 6,8 |
| 42 |
000285912 |
Dado M5 DIN 985 KL8 |
| 43 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 44 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 45 |
201115853 |
Rafforzare |
| 46 |
203125379 |
Boccola KD 716 |
| 48 |
000284449 |
Vite esagonale M6x16 DIN 933 8.8 |
| 49 |
000289828 |
Rondella piana 5.3 DIN 125 A |

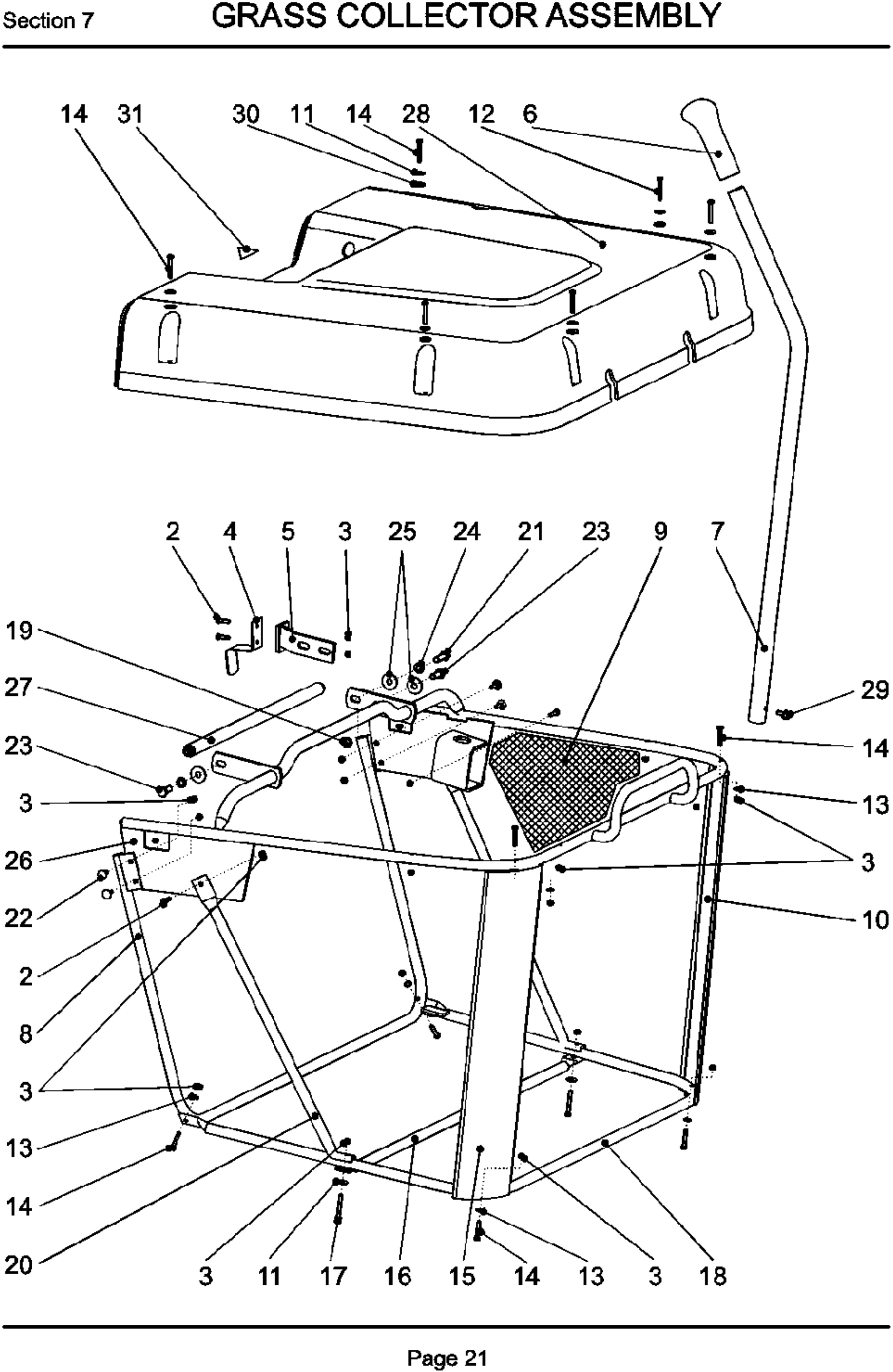

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.11 |
| 1 |
204956008 |
Raccoglitore di erba assy |
| 2 |
000254067 |
Vite esagonale M5x16 DIN 933 8.8 |
| 3 |
000285912 |
Dado autobloccante M5 DIN 985 Cl.8 |
| 4 |
105800918 |
Molla del collettore, interblocco |
| 5 |
201958329 |
Staffa a molla |
| 6 |
000489951 |
Impugnatura, leva di scarico |
| 7 |
105800952 |
Leva di scarico |
| 8 |
000975249 |
Assy telaio anteriore |
| 9 |
200058278 |
Borsa per raccolta erba CZ |
| 10 |
000019063 |
Supporto angolare - a destra |
| 11 |
000239448 |
Rondella piana 5.3 DIN 9021 B |
| 12 |
000272635 |
Vite esagonale M5x30 DIN 933 8.8 |
| 13 |
000289828 |
Rondella piana 5.3 DIN 125 A |
| 14 |
000286605 |
Vite esagonale M5x25 DIN 933 8.8 |
| 15 |
000060269 |
Supporto angolare a sinistra |
| 16 |
000024937 |
Parentesi graffa di collegamento |
| 17 |
000283250 |
Vite esagonale M5x35 DIN 933 8.8 |
| 18 |
200958657 |
Assy telaio inferiore |
| 19 |
000280885 |
Dado autobloccante M8 DIN 985 Cl.8 |
| 20 |
000026048 |
Bretelle |
| 21 |
000246235 |
Vite esagonale M8x25 DIN 933 8.8 |
| 22 |
000207086 |
Bullone per carrello M5x16 DIN 603 6,8 |
| 23 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 24 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 25 |
000298760 |
Rondella piana 8.4 DIN 9021 B |
| 26 |
201958328 |
Assy telaio superiore |
| 27 |
000978604 |
Sollevare la maniglia |
| 28 |
204056413 |
Coperchio del collettore RAL 2004 |
| 29 |
505900065 |
Vite filettata Taptite M6x12 DIN 7500 D |
| 30 |
105800862 |
Rondella di gomma 5 |
| 31 |
000639144 |
decalcomania Freccia |

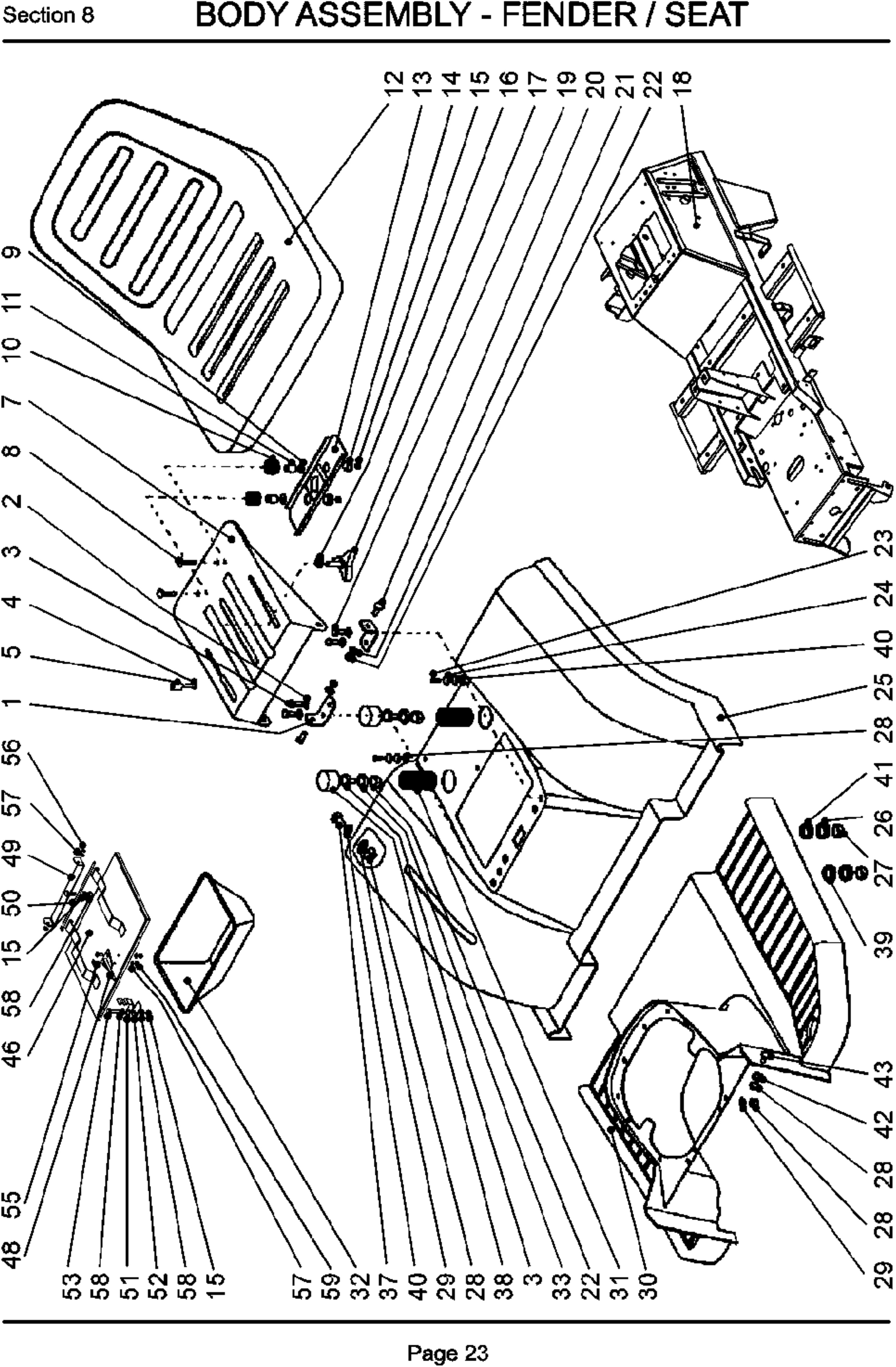

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.12 |
| 1 |
105800940 |
Staffa di supporto del sedile |
| 2 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 3 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 4 |
222008020 |
Bullone flangiato esagonale M8x20 DIN 6921 8.8 |
| 5 |
201058223 |
distanziatore |
| 7 |
105800939 |
Supporto del sedile |
| 8 |
240306030 |
Bullone per carrello M6x30 DIN 603 6.8 |
| 9 |
000298210 |
Rondella piana 6.4 DIN 9021 B |
| 10 |
000331386 |
Molla del sedile |
| 11 |
105800935 |
Split distanziatore |
| 12 |
505900119 |
Seat quatro 400 071 |
| 13 |
105800938 |
supporto |
| 14 |
000002156 |
boccola |
| 15 |
000283118 |
Dado autobloccante M6 DIN 985 Cl.8 |
| 16 |
000290642 |
Rondella elastica 8 DIN 137 A |
| 17 |
203150000 |
Adj. pomello KRG 1A 40 M8x15 |
| 18 |
200958705 |
Chasis frame |
| 19 |
000246235 |
Vite esagonale M8x25 DIN 933 8.8 |
| 20 |
000074690 |
Vite supporto sedile |
| 21 |
000291500 |
Rondella piana 8.4 DIN 125 A |
| 22 |
000280885 |
Dado autobloccante M8 DIN 985 Cl.8 |
| 23 |
204200001 |
Vite a testa svasata piana M5x16 DIN 7991 10.9 |
| 24 |
000268774 |
Rondella di finitura 5.3 SN 213912 |
| 25 |
204056415 |
Parafango RAL 2004 |
| 26 |
000292061 |
Rondella piana 10,5 DIN 125 A |
| 27 |
000281446 |
Dado autobloccante M10 DIN 985 Cl.8 |
| 28 |
000285912 |
Dado autobloccante M5 DIN 985 Cl.8 |
| 29 |
000239448 |
Rondella piana 5.3 DIN 9021 B |
| 30 |
200057102 |
Poggiapiedi assy - nero |
| 31 |
000098692 |
Molla del sedile |
| 32 |
201058111 |
Scatola di immagazzinaggio |
| 33 |
000298760 |
Rondella piana 8.4 DIN 9021 B |
| 37 |
000207086 |
Bullone per carrello M5x16 DIN 603 6,8 |
| 38 |
000407121 |
Coprimozzo SC 1-1 / 2 - nero |
| 39 |
105800864 |
Rondella di gomma 10.5 |
| 40 |
105800862 |
Rondella di gomma 5.3 |
| 41 |
105800870 |
Rondella di gomma 11.5 |
| 42 |
000289828 |
Rondella piana 5.3 DIN 125 A |
| 43 |
254505016 |
Vite a testa piatta M5x16 DIN 965 A 4.8 |
| 46 |
205956135 |
Porta della scatola di immagazzinaggio |
| 48 |
204958059 |
chiavistello |
| 49 |
204958060 |
Staffa per porta |
| 50 |
204056349 |
perno |
| 51 |
204056354 |
Primavera |
| 52 |
204056353 |
Piastra di supporto |
| 53 |
204206201 |
Vite esagonale M6x20 DIN 933 8.8 |
| 55 |
204041206 |
Vite M4x12 DIN 965 A 4.8 |
| 56 |
200258742 |
Coppiglia 1.6x12 DIN 94 |
| 57 |
000200090 |
Rondella piatta 4.3 DIN 125 A |
| 58 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 59 |
000284240 |
Dado autobloccante M4 DIN 985 Cl.8 |

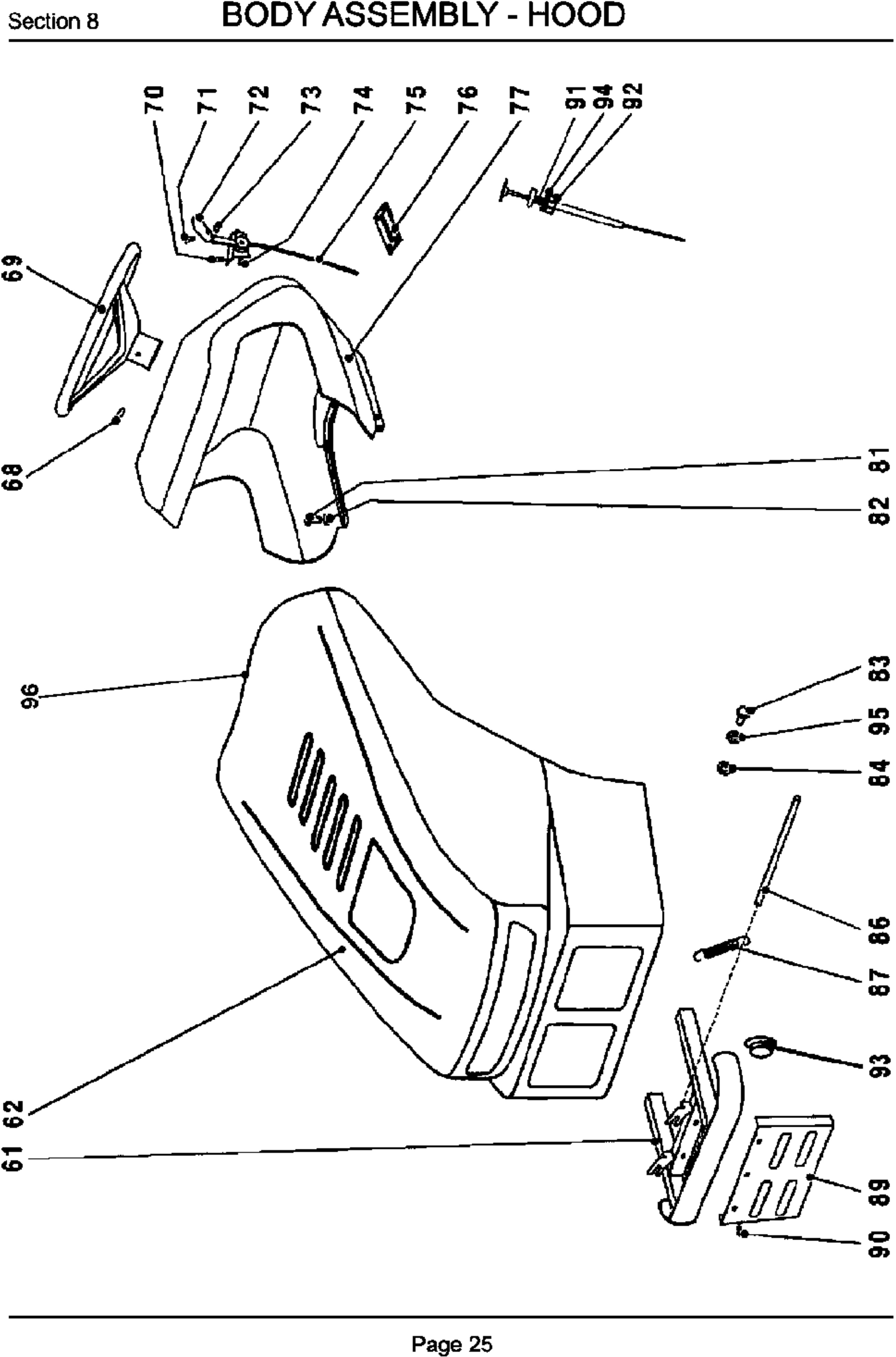

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.13 |
| 61 |
204956018 |
Paraurti |
| 62 |
204956011 |
cappuccio |
| 68 |
204160001 |
Spina elastica 6x45 ISO 8750 |
| 69 |
204958063 |
Volante |
| 70 |
254505016 |
Vite a testa piatta M5x16 DIN 965 A 4.8 |
| 71 |
250004014 |
Vite a testa cilindrica M4x14 DIN 84 A 4.8 |
| 72 |
000084414 |
Manopola dell'acceleratore - nera |
| 73 |
000284240 |
Dado autobloccante M4 DIN 985 Cl.8 |
| 74 |
000285912 |
Dado autobloccante M5 DIN 985 Cl.8 |
| 75 |
000770880 |
Leva dell'acceleratore |
| 76 |
105800812 |
Bretelle |
| 77 |
203056091 |
Pannello Dash - nero |
| 81 |
220005020 |
Vite esagonale M5x20 DIN 933 8.8 |
| 82 |
000239448 |
Rondella piana 5.3 DIN 9021 B |
| 83 |
000244563 |
Vite esagonale M8x20 DIN 933 8.8 |
| 84 |
000298760 |
Rondella piana 8.4 DIN 9021 B |
| 86 |
105800818 |
Barra di sicurezza |
| 87 |
105800801 |
Molla del cappuccio |
| 89 |
195800866 |
Scudo termico |
| 90 |
000259314 |
Vite autoperforante 4.2x13 DIN 7504 K |
| 91 |
000978450 |
Choke - Capro |
| 92 |
505900084 |
Dado esagonale 3/8 - 24 |
| 93 |
203300113 |
Coprimozzo GL 25x3-3.5 - nero |
| 94 |
201852111 |
Rondella elastica 10 DIN 137 A |
| 95 |
000201003 |
Rondella elastica 8 DIN 127 B |
| 96 |
205056621 |
Gomma rovescio 8/2 |

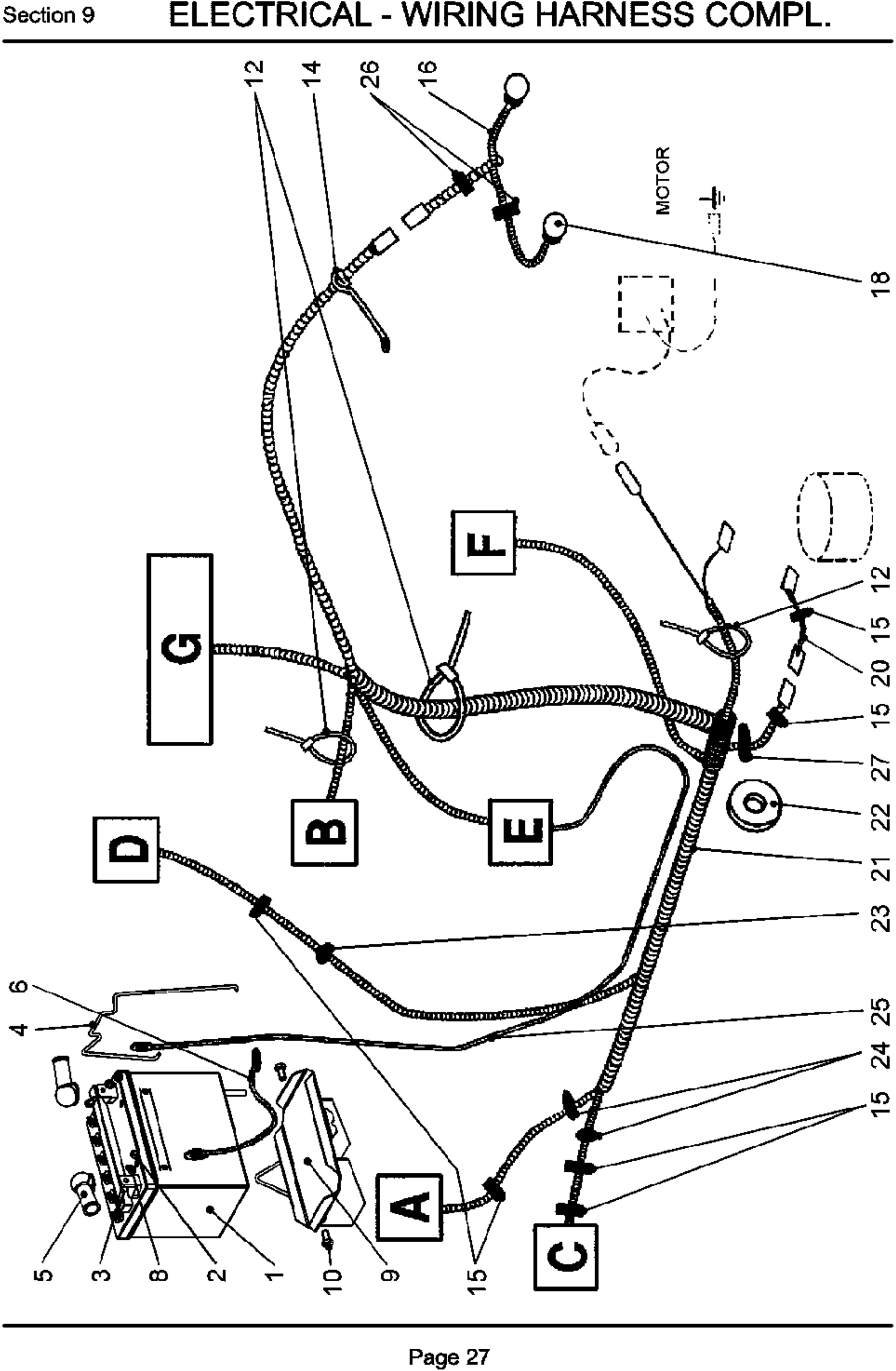

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.14 |
| 1 |
000820556 |
Batteria 12V-22Ah |
| 2 |
000271942 |
Dado esagonale M6 DIN 934 Cl.8 |
| 3 |
000284449 |
Vite esagonale M6x16 DIN 933 8.8 |
| 4 |
205056500 |
Morsetto batteria |
| 5 |
000652388 |
Stivali di gomma |
| 6 |
204958054 |
Cavo batteria (-) |
| 8 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 9 |
204958056 |
Supporto batteria |
| 10 |
000243441 |
Vite esagonale M8x16 DIN 933 8.8 |
| 12 |
000323356 |
Fascette per cavi RT 360 |
| 14 |
000059004 |
Supporto del cablaggio |
| 15 |
000829191 |
Clip - scatto nel 1903-00 F / A |
| 16 |
201958368 |
Cablaggio leggero CZ |
| 18 |
000818323 |
Lampadina R 10W 12V BA15s |
| 20 |
195800914 |
Cablaggio della frizione con diodo |
| 21 |
205956142 |
Cablaggio principale HYDRO-06 |
| 22 |
000890670 |
Cappuccio - 15455 - 4539 |
| 23 |
000430595 |
Boccola 9x1,5 KD 712 |
| 24 |
820002202 |
Boccola 18x2 |
| 25 |
204958053 |
Cavo batteria (+) |
| 26 |
000692054 |
Clip in nylon - adesivo 1/4 PCNY 250-9 |
| 27 |
000820699 |
Boccola 23x2 KD 5 |

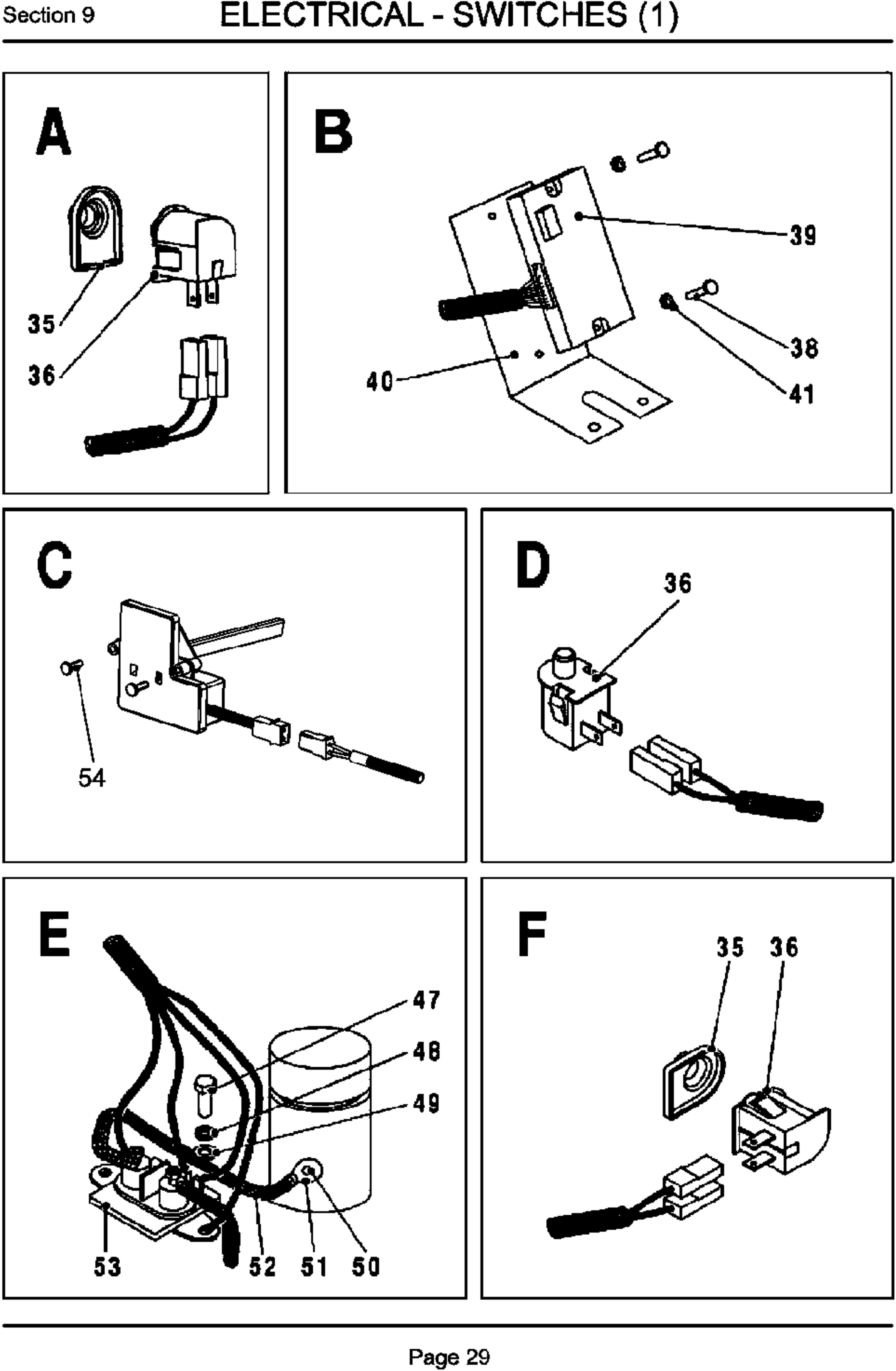

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.15 |
| 35 |
505900049 |
Copertura protettiva 9910 |
| 36 |
000877943 |
Switch DELTA 6440-04 |
| 38 |
201852333 |
Vite 2.9x13 DIN 7981 Z |
| 39 |
204958025 |
Modulo di controllo HYDRO-05 |
| 40 |
200058252 |
Modulo di supporto |
| 41 |
201852334 |
Rondella piana 3 DIN 125 A |
| 47 |
000247357 |
Vite esagonale M6x12 DIN 933 8.8 |
| 48 |
000200442 |
Rondella elastica 6 DIN 127 B |
| 49 |
000290389 |
Rondella piana 6.4 DIN 125 A |
| 50 |
000277816 |
Dado W 1/4 "- 20 |
| 51 |
000453332 |
Stivali di gomma 16x11 |
| 52 |
195800916 |
El. cavo di avviamento (10) |
| 53 |
000821117 |
Solenoide 94255 / 12V - 150A |
| 54 |
203356752 |
Vite 4.2x13 DIN 7981 F |

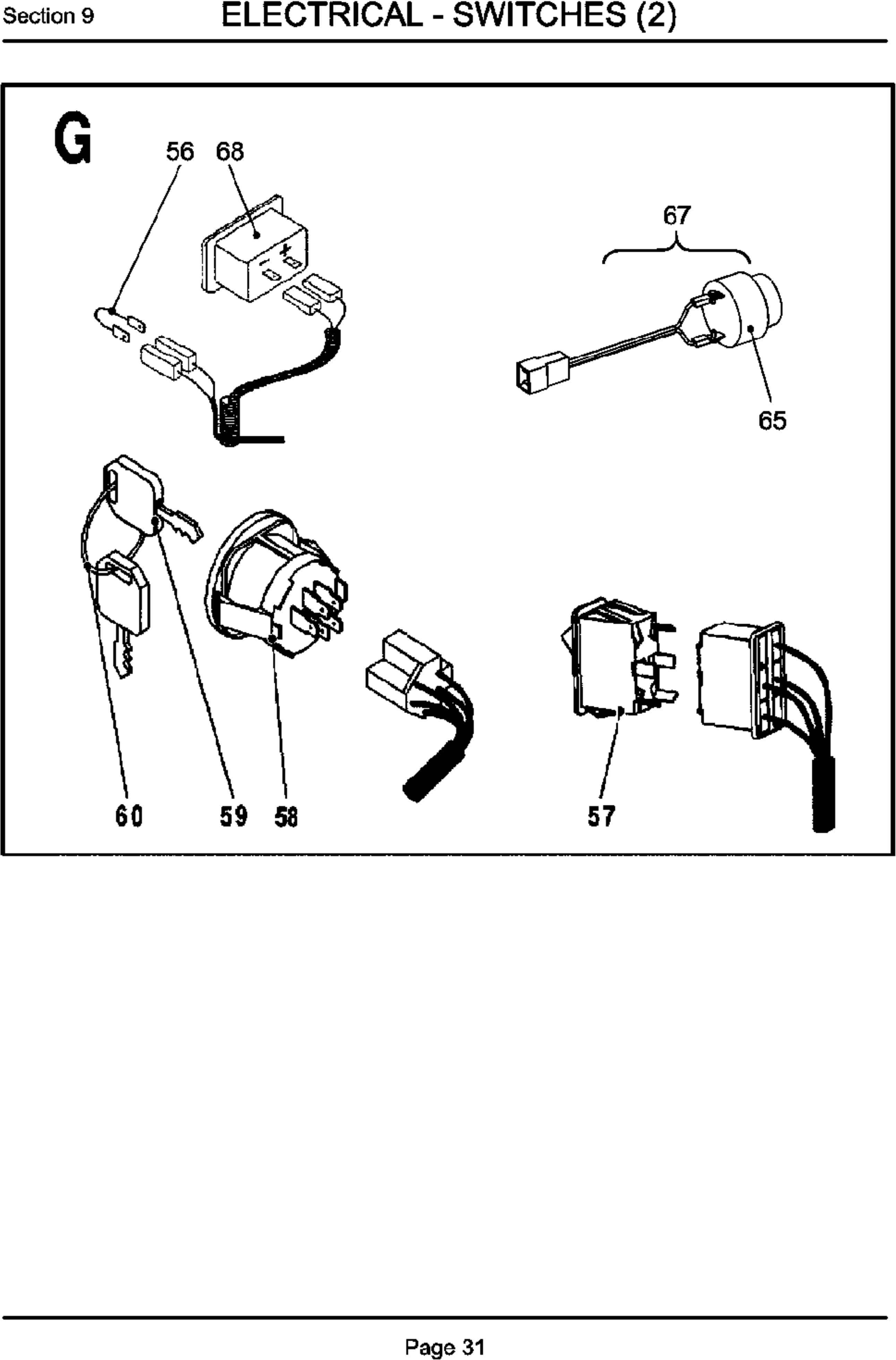

| TRATTORINO SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.16 |
| 56 |
195800895 |
Connect cable |
| 57 |
505900052 |
Locking rocker switch |
| 58 |
200830600 |
Ignition switch DELTA integral with key |
| 59 |
200800001 |
Key with moulded cover for integral switch |
| 60 |
000304909 |
Ring 406 15/40 |
| 65 |
201852002 |
Buzzer |
| 67 |
201958410 |
Buzzer compl. |
| 68 |
205059317 |
Hourmeter DELTA 2014-101 |

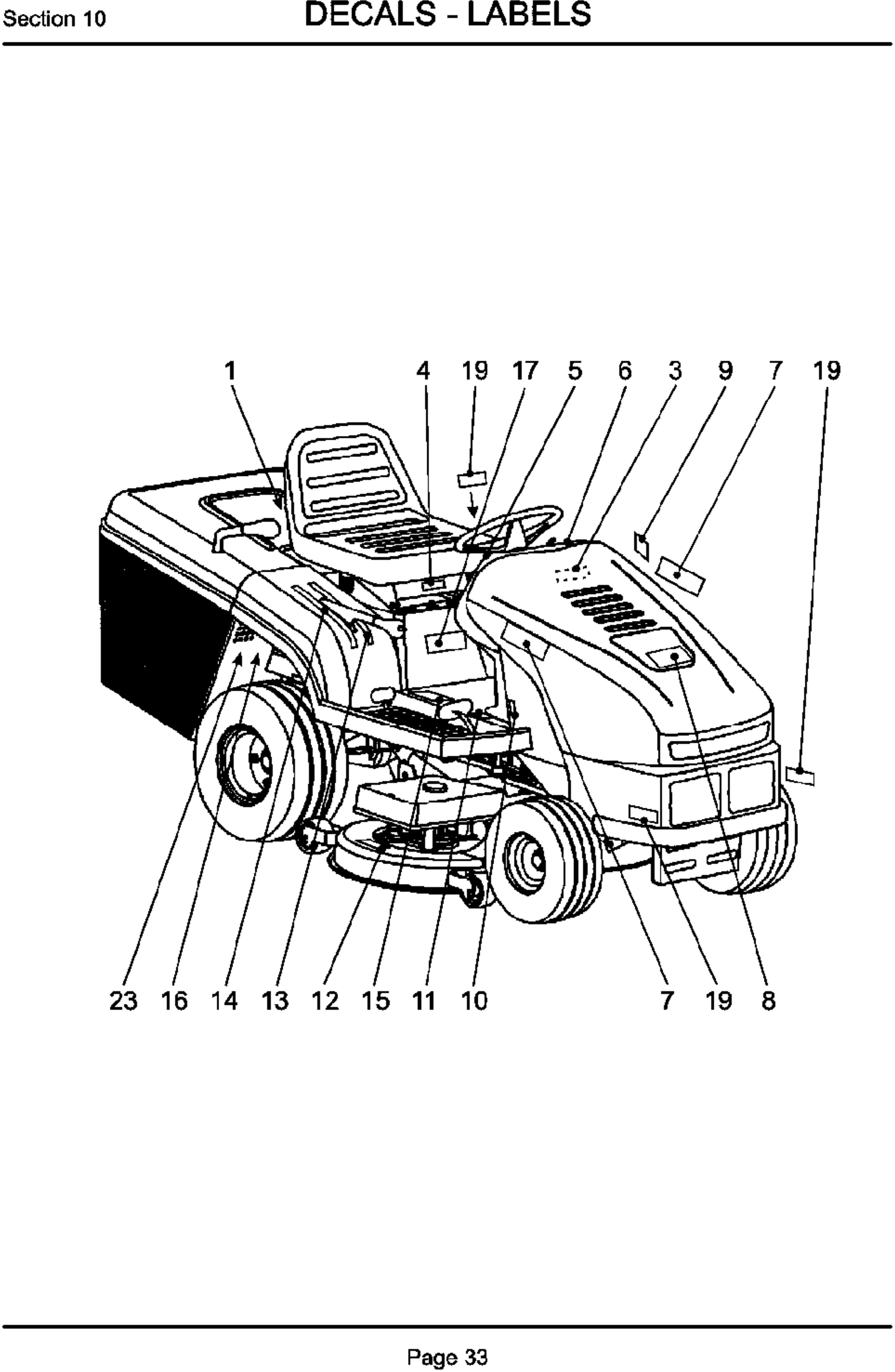

| LAWN TRACTOR SG-200-102H-TRACTOR-SG-200-102H-code-13895 pag.17 |
| 1 |
000639144 |
Decal arrow |
| 3 |
000604945 |
Battery label |
| 4 |
201059075 |
Decal B&S |
| 5 |
203056086 |
Decal, dash panel, right |
| 6 |
201058188 |
Decal, dash panel, left |
| 7 |
204056450 |
Hood decal, side |
| 8 |
204056451 |
Hood decal, front |
| 9 |
000689315 |
Brake locking |
| 10 |
000686620 |
Users information |
| 11 |
000668041 |
Safety label |
| 12 |
000601920 |
Safety label - cutting |
| 13 |
000697521 |
Label of lifting, left |
| 14 |
105800819 |
Label of lifting, right |
| 15 |
000641179 |
Travel direction decal |
| 16 |
200058280 |
By-pass decal |
| 17 |
201058186 |
Safety decal |
| 19 |
205056631 |
Decal, SG 200-102 |
| 23 |
201058253 |
Rear plate chute decal |
English
