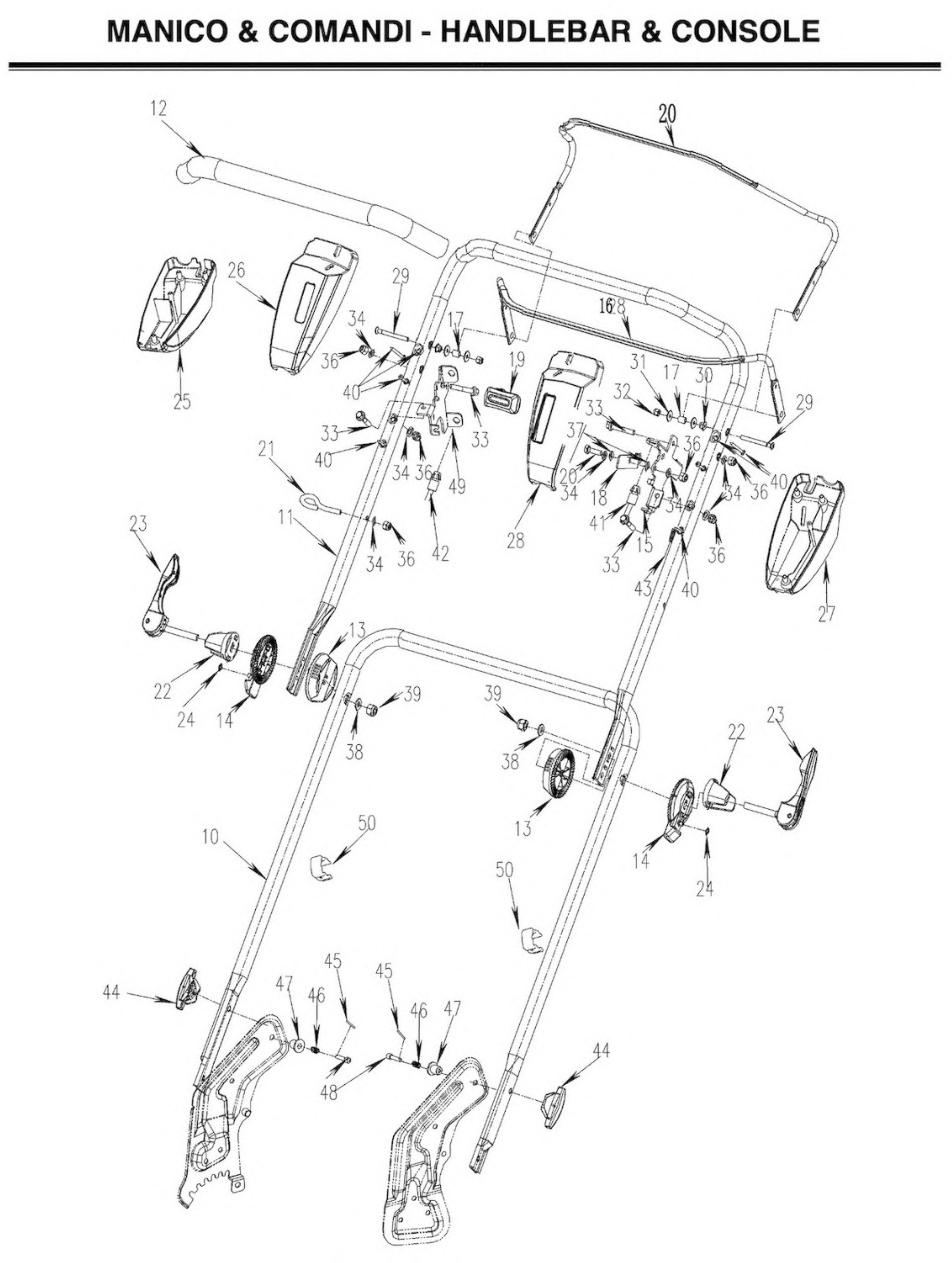

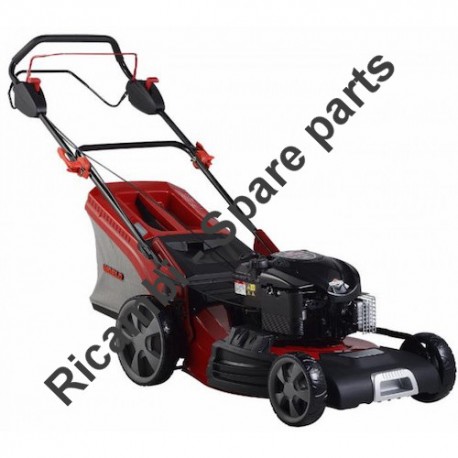

MANICO & COMANDI - HANDLEBAR & CONSOLE Pag.1
|
| Pos. |
Codice |
Descrizione |
| 10 |
89672 |
Manico inferiore / Lower handle |
| 11 |
89673 |
Manico superiore / Upper handle |
| 12 |
89674 |
Spugnetta manico / Handle grip |
| 13 |
89675 |
Supporto interno / Inner adjust tooth plate |
| 14 |
89676 |
Supporto esterno / Outer adjust tooth plate |
| 15 |
89678 |
Supporto manettino / Throttle Bracket |
| 16 |
89680 |
Leva "STOP" / Blade control handle |
| 17 |
89681 |
Distanziale / Spacer |
| 18 |
89683 |
Leva acceleratore / Throttle handle |
| 19 |
89684 |
Impugnatura / Grip |
| 20 |
89685 |
Leva trazione / Clutch handle |
| 21 |
89686 |
Guida corda avv.to / Hook |
| 22 |
89687 |
Piastra fissaggio / Adjust plate |
| 23 |
89688 |
Pomello fissaggio / Quick fix assembly |
| 24 |
89689 |
Anello di fissaggio / Star shape lock |
| 25 |
89690 |
Coperchio inf. (dx) / Cover-right-bottom |
| 26 |
89692 |
Coperchio sup. (dx) / Cover-right-upper |
| 27 |
89693 |
Coperchio inf. (sx) / Cover-left-bottom |
| 28 |
89695 |
Coperchio sup. (sx) / Cover-left-upper |
| 29 |
|
Vite M5X50 / Screw M550 |
| 30 |
|
Dado M5 / Nut M5 |
| 31 |
|
Rondella 5 / Washer 5 |
| 32 |
|
Dado M5 / Nut M5 |
| 33 |
|
Bullone M6X35 / Bolt M6*35 |
| 34 |
|
Rondella 6 / Washer 6 |
| 35 |
|
Bullone M6X20 / Bolt M6*20 |
| 36 |
|
Dado M6 / Nut M6 |
| 37 |
|
Molla tazza 6 / Spring 6 |
| 38 |
|
Rondella 8 / Washer 8 |
| 39 |
|
Dado M8 / Nut M8 |
| 40 |
|
Vite autofil. / Self-tapping screw ST3.5*25 |
| 41 |
89697 |
Cavo trazione / Clutch Cable |
| 42 |
89698 |
Cavo freno motore / Brake cable |
| 43 |
89703 |
Cavo acceleratore / Throttle cable |
| 44 |
89704 |
Pomello / Knob |
| 45 |
89705 |
Spina / Pin 2*12 |
| 46 |
89706 |
Molla / Spring |
| 47 |
89707 |
Sede molla / Spring seat |
| 48 |
89708 |
Perno / Pin |
| 49 |
89710 |
Sede acceleratore / Throttle plate |
| 50 |
89709 |
Fermacavi / Cable clips |

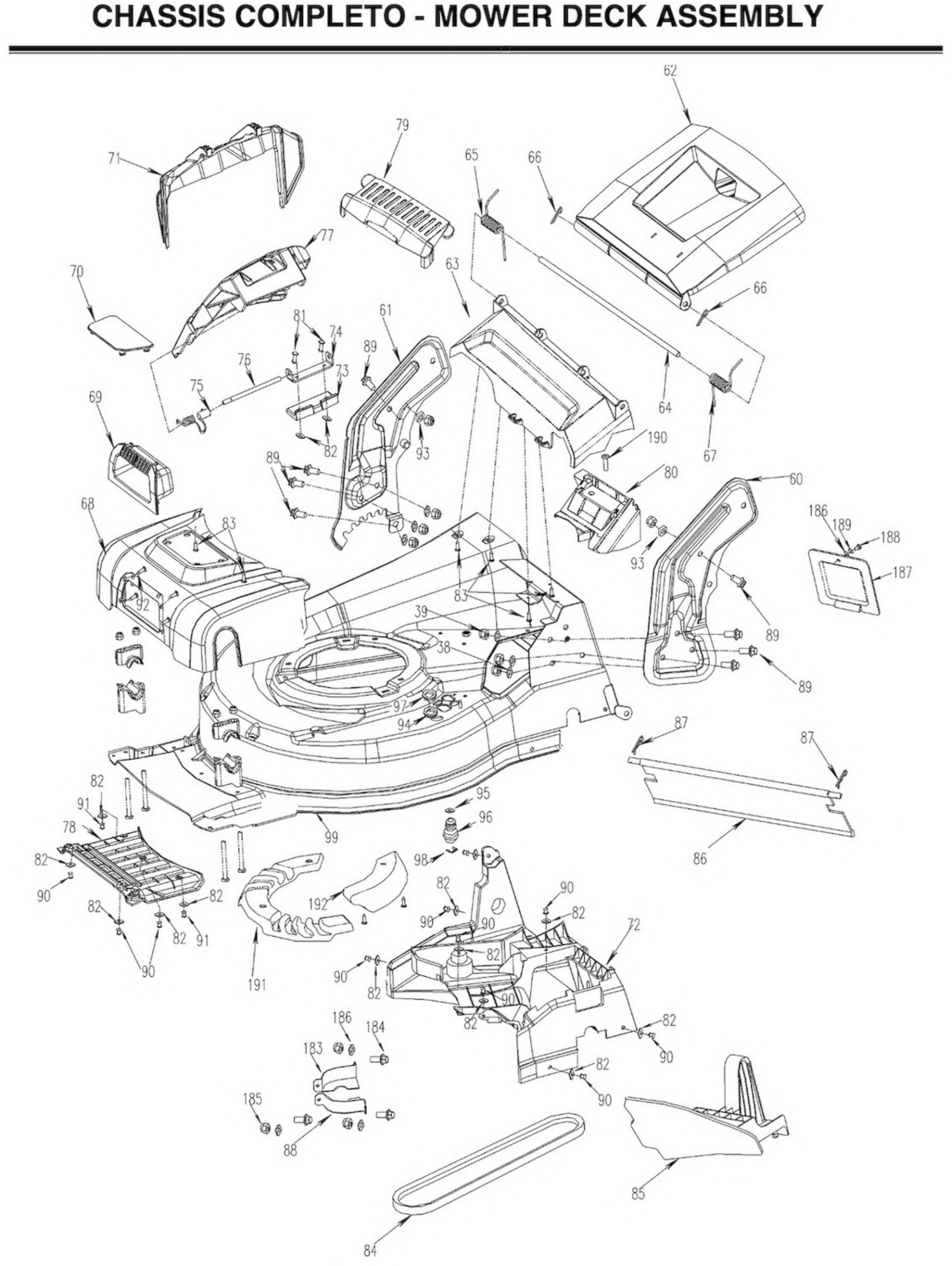

CHASSIS COMPLETO - MOWER DECK ASSEMBLY Pag.2
|
| 38 |
|
Rondella 8 / Washer 8 |
| 39 |
|
Dado M8 / Nut M8 |
| 60 |
89713 |
Supp. manico (dx) / Right bracket |
| 61 |
89715 |
Supp. manico (sx) / Left bracket |
| 62 |
89716 |
Deflettore post. / Rear Cover |
| 63 |
89718 |
Coperchio post. / Rear Cover seat |
| 64 |
89719 |
Asta deflettore / Rear Cover rod |
| 65 |
89720 |
Molla deflettore (dx) / Spring-R |
| 66 |
|
Spina / Pin 2*16 |
| 67 |
89721 |
Molla deflettore (sx) / Spring-L |
| 68 |
89723 |
Musetto / Front Cover |
| 69 |
89724 |
Maniglia / Handle-FC |
| 70 |
89725 |
Porta etichetta / Label plate |
| 71 |
89727 |
Deflettore scarico lat. / Side discharge |
| 72 |
89729 |
Convogliatore post. / Rear plate |
| 73 |
89731 |
Supporto coperchio / Side plate |
| 74 |
89732 |
Supporto asta / Side fix plate |
| 75 |
89733 |
Molla coperchio / Side spring |
| 76 |
89734 |
Asta coperchio / Side rod |
| 77 |
89736 |
Coperchio scarico lat. / Side cover |
| 78 |
89738 |
Supp. coperchio / Comb |
| 79 |
89740 |
Coperchietto sup. / Small plate |
| 80 |
89742 |
Coperchietto post. / Small cover |
| 81 |
|
Rivetto / Core pulling rivets |
| 82 |
|
Rondella 5 / Flat washer 5 |
| 83 |
|
Vite autofil. / Bolt ST4.2*13 |
| 84 |
89744 |
Cinghia trazione / V-Belt A787 |
| 85 |
89747 |
Tappo mulching / Mulching plug |
| 86 |
89748 |
Bandella post. / Rear guard |
| 87 |
|
Spina / Pin |
| 88 |
89750 |
Carter copricinghia / Belt pulley cover |
| 89 |
|
Bullone M8X20 / Bolt M8*20 |
| 90 |
89751 |
Rivetto / Core pulling rivets |
| 91 |
89752 |
Rivetto / Core pulling rivets |
| 92 |
|
Vite autofil. / Self-tapping screw |
| 93 |
89753 |
Spessore / Spacer |
| 94 |
89754 |
Rondella in gomma / Rubber strip |
| 96 |
89755 |
Portagomma lavaggio / Wash pot |
| 97 |
89756 |
O-Ring / O-Ring 11.2*2.65 |
| 99 |
89758 |
Chassis / Deck |
| 183 |
89831 |
Copri puleggia (sx) / Belt pulley cover-L |
| 187 |
89832 |
Coperchiettto post. / Small cover |
| 191 |
89833 |
Sede motoren / Engine seat |
| 192 |
89834 |
Copertura sede / Seat cover |

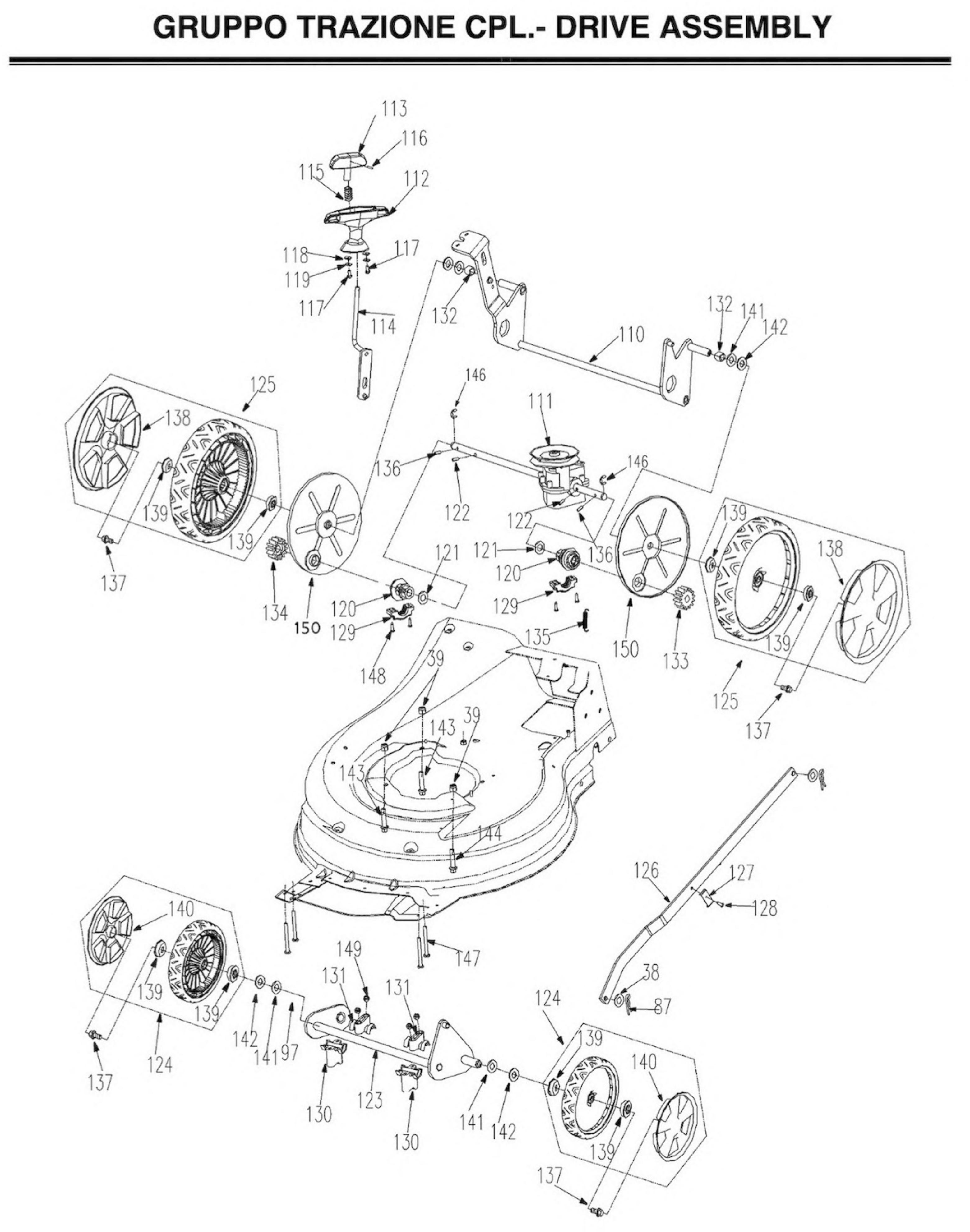

GRUPPO TRAZIONE CPL.- DRIVE ASSEMBLY Pag.3
|
| 38 |
|
Rondella 8 / Washer 8 |
| 39 |
|
Dado M8 / Nut M8 |
| 87 |
|
Spina / Pin |
| 110 |
89760 |
Assale post. cpl. / Rear axle assembly |
| 111 |
89762 |
Trazione cpl. / GT gear box |
| 112 |
89764 |
Maniglia / Handle |
| 113 |
89765 |
Pulsante / Botton |
| 114 |
89766 |
Leva reg. altezza taglio / Rear Handle |
| 115 |
89768 |
Molla pulsante / Spring |
| 116 |
|
Spina / Pin 2*20 |
| 117 |
|
Bullone M6X20 / Bolt M6*20 |
| 118 |
|
Rondella 6 / Washer 6 |
| 119 |
|
Rondella 6 / Washer 6 |
| 120 |
89769 |
Sede cuscinetto / Bear seat |
| 121 |
89770 |
Rondella / Wash |
| 122 |
89771 |
Spina / Pin 5*2 |
| 123 |
89773 |
Assale anteriore cpl. / Front axle assembly |
| 124 |
89774 |
Ruota anteriore / 8" Front wheel |
| 125 |
89775 |
Ruota posteriore / 11" Rear wheel |
| 126 |
89777 |
Asta alzapiatto / Pull rod |
| 127 |
89778 |
Indicatore altezza / Height adjust. pointer |
| 128 |
|
Rivetto / Core pulling rivets 5*10 |
| 129 |
89779 |
Supporto cuscinetto / Bear fix plate |
| 130 |
89780 |
Blocchetto inferiore / Bear plate-lower |
| 131 |
89781 |
Blocchetto superiore / Bear plate upper |
| 132 |
89782 |
Distanziale / Spacer |
| 133 |
89783 |
Ingranaggio trazione (sx) / Tooth gear-L |
| 134 |
89784 |
Ingranaggio trazione (dx) / Tooth gear-R |
| 135 |
89786 |
Molla trazione / Gearbox tension spring |
| 136 |
89788 |
Spina trazione / Pin |
| 137 |
|
Bullone M8X16 / Bolt M8*16 |
| 138 |
89789 |
Copriruota post. / Wheel cap |
| 139 |
89790 |
Cuscinetto ruota / Bearing |
| 140 |
89791 |
Copriruota ant. / Wheel cap |
| 141 |
89792 |
Rondella ruota / Washer 12 |
| 142 |
89793 |
Rondella ruota / Washer 12 |
| 143 |
|
Bullone M8X35 / Bolt M8*35 |
| 146 |
|
Seeger 9 / E-Clip 9 |
| 147 |
|
Bullone M6X60 / Bolt M6*60 |
| 148 |
|
Vite autofilettante / Self-tapping screw |
| 150 |
89795 |
Copriruota interno / Dust cap |

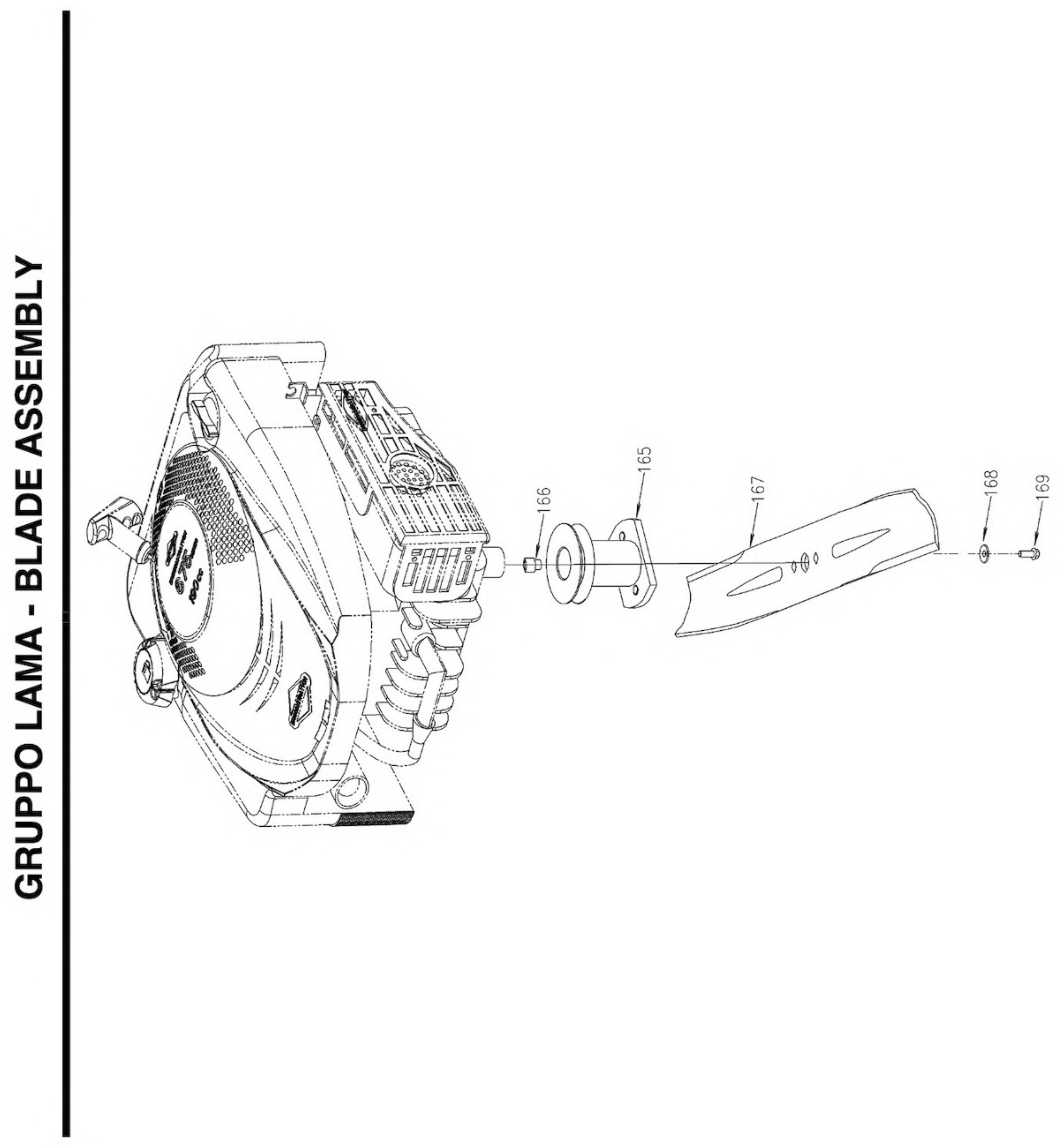

GRUPPO LAMA - BLADE ASSEMBLY Pag.4
|
| 165 |
89819 |
Portalama / Blade adaptor pulley |
| 166 |
89820 |
Boccola / Bushing |
| 167 |
89822 |
Lama 53 cm. / Blade |
| 168 |
89823 |
Rondella lama / Washer |
| 169 |
89824 |
Vite lama / Engine bolt |

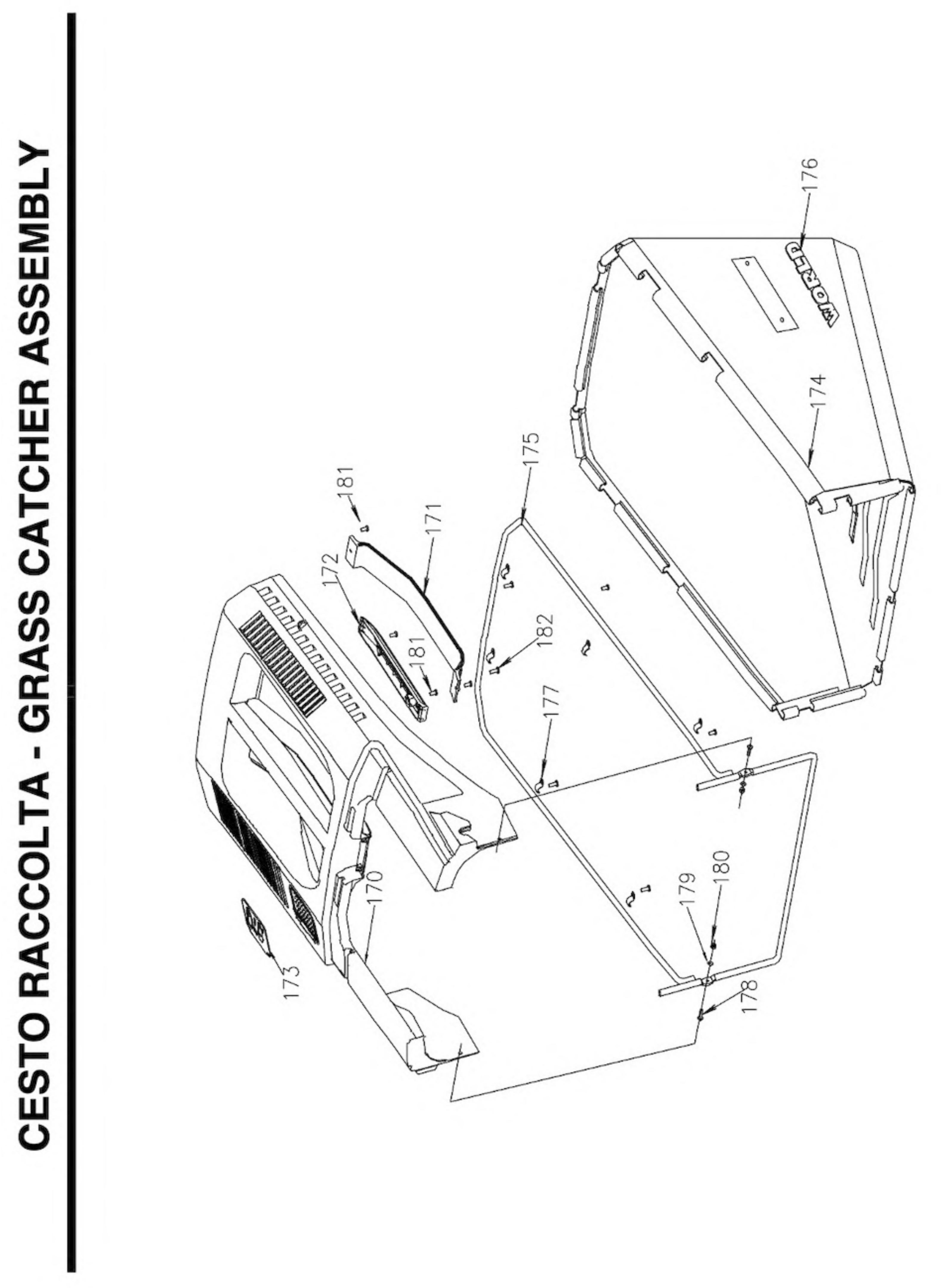

CESTO RACCOLTA - GRASS CATCHER ASSEMBLY Pag.5
|
| 170 |
89825 |
Coperchio cesto / Grass Catcher cover-upper |
| 171 |
89826 |
Coperchietto / Grass Catcher cover-small |
| 172 |
89827 |
Coprimaniglia / Handle seat |
| 173 |
89828 |
Spioncino / Observation cover |
| 174 |
89829 |
Tela cesto / Nylon bag |
| 175 |
89830 |
Telaio cesto / Grass Catcher frame |
| 176 |
|
Etichetta / World label plate |
| 177 |
|
Fascetta cesto / Frame clips |
| 178 |
|
Bullone M4X16 / Bolt M4*16 |
| 179 |
|
Rondella 4 / Washer 4 |
| 180 |
|
Dado autobloccante M4 / Lock nut M4 |
| 181 |
|
Vite autofil. / Self-tapping screw ST4.2*13 |
| 182 |
|
Vite autofil. / Self-tapping screw ST3.5*9.5 |
