Makita Spare Parts for Demolition Hammer HM1101C

SKU: Makita HM1101C
€53.55
VAT included

Makita Spare Parts for Demolition Hammer HM1101C

We are MAKITA original spare parts and Accessories Worldwide Dealers at low at Amazing price guarantee, tech assistance with professional repair service able to advise you to purchase the most suitable spare part to quickly solve any maintenance or repair issues for Demolition Hammer SDS­ MAX HM1101C.

Makita Spare Parts for Demolition Hammer HM1101C

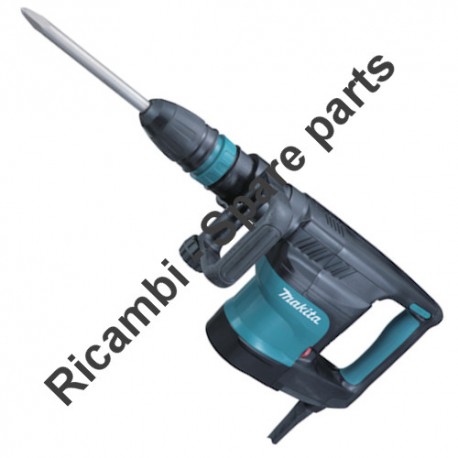

  • Makita Spare Parts for Demolition Hammer HM1101C
  • Makita Spare Parts Drawing for Demolition Hammer HM1101C

Makita Spare Parts for Demolition Hammer HM1101C

SKU: Makita HM1101C Condition: New
€53.55
VAT included

Makita Spare Parts for Demolition Hammer HM1101C

We are MAKITA original spare parts and Accessories Worldwide Dealers at low at Amazing price guarantee, tech assistance with professional repair service able to advise you to purchase the most suitable spare part to quickly solve any maintenance or repair issues for Demolition Hammer SDS­ MAX HM1101C.

settings 91 spare parts
description 1 exploded view
picture_as_pdf Download Exploded PDF
ITEM CODE
Quantity
on 7/10 Business Days Approx

SHIPPING IN:: Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:: [email protected]
verified_user
Original Product Manufacturer warranty included
support_agent
Technical Support Our team helps you choose
Secure and guaranteed payments
Visa Mastercard PayPal Bonifico Cash on delivery
Share this product

Know someone who might need this product? Share it!

91 spare parts
Page 1 zoom_in View exploded local_shipping Usually Ships in: 7/10 BUSINESS DAYS
Pos. Item Price Buy
1
photo_cameraImage coming soon 286285-4 FRONT HOOD HR4001C/4010C €3.19
2
photo_cameraImage coming soon 233948-3 RING 25 X HR5201C €1.46
3
photo_cameraImage coming soon 257308-5 RING 28 X HM1101C €1.98
4
Makita HR4501C Chuck Cover 450064-8 Makita HR4501C Chuck Cover €3.07
5
photo_cameraImage coming soon 346247-5 CUP WASHER 28 X HM1101C €2.54
6
photo_cameraImage coming soon 262161-6 RUBBER RING 28 X HM1101C €2.94
7
photo_cameraImage coming soon 324752-2 CHUCK RING HR5201C €19.33
8
photo_cameraImage coming soon 451836-4 RELEASE COVER X HM1101C €3.42
9
photo_cameraImage coming soon 310178-4 TOOL RETAINER HR5201C €7.72
10
photo_cameraImage coming soon 345804-6 SPRING GUIDE HR5201C €2.74
11
photo_cameraImage coming soon 234180-2 COMPRESSION SPRING 47 X HM1101C €2.06
12
photo_cameraImage coming soon 313193-7 RING GEAR HM1101C €14.68
14
photo_cameraImage coming soon 325904-8 LOCK RING X HM1101C €8.61
15
photo_cameraImage coming soon 451842-9 CHANGE RING COVER X HM1101C €2.94
16
photo_cameraImage coming soon 451835-6 BARREL COVER X HM1101C €6.69
17
photo_cameraImage coming soon 922148-7 SCREW M4 X 25 X HR5201C €1.42
18
photo_cameraImage coming soon 451849-5 CRANK HOUSING COVER X HM1101C €9.27
19
photo_cameraImage coming soon 140411-8 BARREL X HM1101C €63.07
20
photo_cameraImage coming soon 922353-6 SCREW M6x30 HM1202C €1.46
21
photo_cameraImage coming soon 213654-6 O-RING 60 HR3850B / HM0810 €3.04
22
photo_cameraImage coming soon 213492-6 O-RING 32 X HR5201C €2.62
23
photo_cameraImage coming soon 213492-6 O-RING 32 X HR5201C €2.62
24
photo_cameraImage coming soon 262135-7 URETHANE RING 36 X HR4501C €2.74
25
photo_cameraImage coming soon 325901-4 TOOL HOLDER X HM1101C €106.19
26
Ring 18 for Demolition Hammers Makita HR4001C/4010C 213281-9 Ring 18 for Demolition Hammers Makita HR4001C/4010C €6.71
27
Rubber Ring 25 for Hammers Makita HR4000C 213392-0 Rubber Ring 25 for Hammers Makita HR4000C €9.24
28
Ring 20 for Demolition Hammer Makita HR4000C 213317-4 Ring 20 for Demolition Hammer Makita HR4000C €1.44
30
photo_cameraImage coming soon 325902-2 IMPACT BOLT HM1101C €12.92
31
photo_cameraImage coming soon 325903-0 COLLARED SLEEVE 19 HM1101C €6.69
32
photo_cameraImage coming soon 422053-3 RUBBER RING 20 X HM1101C €9.72
33
photo_cameraImage coming soon 325903-0 COLLARED SLEEVE 19 HM1101C €6.69
34
photo_cameraImage coming soon 412096-3 GUIDE SLEEVE X HM1101C €3.42
35
photo_cameraImage coming soon 213606-7 O-RING 48 HR3850 / B / HR2510 €3.13
36
photo_cameraImage coming soon 318604-7 CYLINDER GUIDE X HM1101C €9.72
37
photo_cameraImage coming soon 313194-5 O-RING 39 X HM1101C €2.54
38
photo_cameraImage coming soon 234178-9 COMPRESSION SPRING 40 X HM1101C €1.74
39
photo_cameraImage coming soon 325905-6 STRIKER X HM1101C €2.94
40
O-Ring 27 for Demolition Hammer Makita HM1101C 213536-2 O-Ring 27 for Demolition Hammer Makita HM1101C €2.66
41
photo_cameraImage coming soon 331892-9 CYLINDER 35 HM1101C €58.28
42
photo_cameraImage coming soon 213458-6 O-RING 34 €2.53
44
photo_cameraImage coming soon 267423-7 WASHER 40 X HM1101C €2.06
46
photo_cameraImage coming soon 331911-1 PIN X HM1101C €2.06
47
O-Ring 27 for Demolition Hammer Makita HM1101C 213536-2 O-Ring 27 for Demolition Hammer Makita HM1101C €2.66
48
Piston for Demolition Hammer Makita HM1101C 451833-0 Piston for Demolition Hammer Makita HM1101C €8.23
49
photo_cameraImage coming soon 213415-4 RING 28 X HM1100C €1.40
50
photo_cameraImage coming soon 451834-8 ROD HM1101C €2.54
62
photo_cameraImage coming soon 443127-7 FILTER X HM1203C €1.40
63
photo_cameraImage coming soon 911133-5 SCREW M4X18 €1.46
64
photo_cameraImage coming soon 451838-0 CRANK CAP HM1101C €4.45
66
photo_cameraImage coming soon 325899-5 CRANK SHAFT HM1101C €19.31
67
photo_cameraImage coming soon 211279-0 BALL BEARING 6303LLU X HR4501C €10.07
69
photo_cameraImage coming soon 140408-7 CRANK HOUSING HM1101C €67.07
70
photo_cameraImage coming soon 266041-8 PT SCREW 5x25 €1.70
71
photo_cameraImage coming soon 419008-7 FIX GUIDE HR4001C €1.42
72
photo_cameraImage coming soon 423345-3 CUSHION PLATE SHOCK HR4001 €1.42
73
photo_cameraImage coming soon 213133-4 SEAL OIL 12 HR2800 €8.52
74
photo_cameraImage coming soon 211295-2 BALL BEARING 6202LLU X HM1101C €7.49
75
photo_cameraImage coming soon 267215-4 WASHER 15 X BTD200 €3.41
76
photo_cameraImage coming soon 241908-1 FAN 80 X 9049 €3.69
77
photo_cameraImage coming soon 517858-5 ARMATURE X HM1101C €134.92
78
Armature Washer for Demolition Hammers Makita HR 4501-10-11C 681642-5 Armature Washer for Demolition Hammers Makita HR 4501-10-11C €13.30
79
photo_cameraImage coming soon 210059-1 BEARING 6000 HR2010 €12.89
80
photo_cameraImage coming soon 451837-2 BAFFLE X HM1101C €2.54
81
photo_cameraImage coming soon 266568-8 SCREW 5 X 80 X HM1101C €1.98
82
photo_cameraImage coming soon 623418-4 FIELD ASSY  FOR HM1101C €19.31
83
photo_cameraImage coming soon 451840-3 HOUSING MOT. X HM1101C €22.34
84
photo_cameraImage coming soon 638700-8 HOLDER BRUSHES X HM1101C €8.61
85
Carbon Brushes Makita for Hammers HM-HR 195844-2 Carbon Brushes Makita for Hammers HM-HR €11.59
86
photo_cameraImage coming soon 267215-4 WASHER 15 X BTD200 €3.41
87
photo_cameraImage coming soon 451839-8 COVER POST. X HM1101C €6.69
88
photo_cameraImage coming soon 266041-8 PT SCREW 5x25 €1.70
89
Pt Screw M4X18 for Rotary Hammer Makita HR4000C 265995-6 Pt Screw M4X18 for Rotary Hammer Makita HR4000C €1.46
90
photo_cameraImage coming soon 631966-9 CONTROLLER FOR HM1101C €36.49
91
photo_cameraImage coming soon 638718-9 CABLE X HM1101C €4.45
92
photo_cameraImage coming soon 450240-4 LENS X HR3200C €1.69
100
photo_cameraImage coming soon 266041-8 PT SCREW 5x25 €1.70
102
photo_cameraImage coming soon 140410-0 HANDLE CPL X HM1101C €29.19
105
photo_cameraImage coming soon 450897-1 SWITCH LEVER X HM1204C €3.13
106
photo_cameraImage coming soon 232209-8 FLAT SPRING HM0860C €1.70
107
photo_cameraImage coming soon 450891-3 LEVER STOPPER X X HM1203C €2.08
108
photo_cameraImage coming soon 263027-3 RUBBER PIN 4   HM0860C €1.70
109
photo_cameraImage coming soon 654531-7 CLAMP X 420S €5.13
110
Switch Makita Makita ST115A-40 651418-4 Switch Makita Makita ST115A-40 €10.80
111
photo_cameraImage coming soon 687169-3 STRAIN RELIEF HP1620 €1.46
112
Tapping Screw M4X18 for Cordless Drill Makita 6221DW 265995-6 Tapping Screw M4X18 for Cordless Drill Makita 6221DW €1.46
113
Power Cord Protection for Angle Grinder Makita 1800-2000-2200W 682560-0 Power Cord Protection for Angle Grinder Makita 1800-2000-2200W €3.18
115
photo_cameraImage coming soon 451841-1 HANDLE COVER X HM1101C €12.92
116
Tapping Screw M4X18 for Cordless Drill Makita 6221DW 265995-6 Tapping Screw M4X18 for Cordless Drill Makita 6221DW €1.46
117
photo_cameraImage coming soon 265439-6 SCREW M8X150 X HM1100C €2.82
118
Side Handle Ring for Demolition Hamme Makita HM1202C 417002-3 Side Handle Ring for Demolition Hamme Makita HM1202C €2.82
119
photo_cameraImage coming soon 317282-0 SIDE HANDLE BASE 68A X HM1101C €7.49
120
photo_cameraImage coming soon 951166-8 SPRING PIN 5/24 €1.40
121
photo_cameraImage coming soon 317283-8 HOLDER IMP.68B X HM1101C €6.69
122
Side Handle for Demolition Hamme Makita HM1202C 417003-1 Side Handle for Demolition Hamme Makita HM1202C €20.05
123
Side Handle Ring for Demolition Hamme Makita HM1202C 417002-3 Side Handle Ring for Demolition Hamme Makita HM1202C €2.82
124
Knob Handle M8 X for Hammer Makita HM1100-HM1100C 252640-2 Knob Handle M8 X for Hammer Makita HM1100-HM1100C €8.23
125
photo_cameraImage coming soon 151769-0 BASE HANDLE CPL HR4000C €22.58
126
photo_cameraImage coming soon 134890-0 HANDLE D HR4010 €50.49
999
photo_cameraImage coming soon 195260-8 SERVICE KIT HM1101C / 11C €38.31

Informazioni sulle spedizioni e consegne saranno disponibili a breve.

Makita Spare Parts for Demolition Hammer HM1101C

We are MAKITA original spare parts and Accessories Worldwide Dealers at low at Amazing price guarantee, tech assistance with professional repair service able to advise you to purchase the most suitable spare part to quickly solve any maintenance or repair issues for Demolition Hammer SDS­ MAX HM1101C.

In the following table, look for the model of the Rotary Hammer and the respective parts of the code.
Makita HM1101C

Demolition Hammer Makita HM1101C
# Part NUm. Description
1 286285-4 TOOL HOLDER CAP HR4001C / 4010C
2 233948-3 O-RING 25 X HR5201C
3 257308-5 O-RING 28 X HM1101C
4 450064-8 CHUCK COVER HR4501C
5 346247-5 CUP WASHER 28 X HM1101C
6 262161-6 RUBBER RING 28 X HM1101C
7 324752-2 RING CHUCK HR5201C
8 451836-4 RELEASE COVER X HM1101C
9 310178-4 TOOL RETAINER X HR5201C
10 345804-6 SPRING GUIDE HR5201C
11 234180-2 COMPRESSION SPRING 47 X HM1101C
12 313193-7 RING GEAR HM1101C
13 233982-3 CIRCLIP 33 X HM1101C
14 325904-8 LOCK RING X HM1101C
15 451842-9 CHANGE RING COVER X HM1101C
16 451835-6 BARREL COVER X HM1101C
17 922148-7 SCREW M4 X 25 X HR5201C
18 451849-5 CRANK HOUSING COVER X HM1101C
19 140411-8 BARREL X HM1101C
20 922353-6 SCREW M6 X30 X HM1202C
21 213654-6 O-RING 60 HR3850B / HM0810
22 213492-6 O-RING 32 X HR5201C
23 213492-6 O-RING 32 X HR5201C
24 262135-7 URETHANE RING 36 X HR4501C
25 325901-4 TOOL HOLDER X HM1101C
26 213281-9 O-RING 18 X HR4001C / HR4010C
27 213392-0 RUBBER RING 25 X HR4000C
28 213317-4 O-RING 20 X HR4000C
30 325902-2 IMPACT BOLT HM1101C
31 325903-0 COLLARED SLEEVE 19 HM1101C
32 422053-3 RUBBER RING 20 X HM1101C
33 325903-0 COLLARED SLEEVE 19 HM1101C
34 412096-3 GUIDE SLEEVE X HM1101C
35 213606-7 O-RING 48 HR3850 / B / HR2510
36 318604-7 CYLINDER GUIDE X HM1101C
37 313194-5 O-RING 39 X HM1101C
38 234178-9 COMPRESSION SPRING 40 X HM1101C
39 325905-6 STRIKER X HM1101C
40 213536-2 O-RING 27 X HM1101C
41 331892-9 CYLINDER 35 HM1101C
42 213458-6 O-RING 34
43 233981-5 CIRCLIP 38 X HM1101C
44 267423-7 WASHER 40 X HM1101C
45 233981-5 CIRCLIP 38 X HM1101C
46 331911-1 PIN X HM1101C
47 213536-2 RING 27 X HM1101C
48 451833-0 PISTON X HM1101C
49 213415-4 RING 28 X HM1100C
50 451834-8 ROD HM1101C
61 424311-3 FILTER COVER X HM1101C
62 443127-7 FILTER X HM1203C
63 911133-5 SCREW M4X18
64 451838-0 CRANK CAP HM1101C
65 424312-1 SEAL RING HM1101C
66 325899-5 CRANK SHAFT HM1101C
67 211279-0 BALL BEARING 6303LLU X HR4501C
69 140408-7 CRANK HOUSING HM1101C
70 266041-8 PT SCREW 5x25
71 419008-7 FIX GUIDE HR4001C
72 423345-3 CUSHION PLATE HR4001C
73 213133-4 OIL SEAL 12 X HR2800
74 211295-2 BALL BEARING 6202LLU X HM1101C
75 267215-4 WASHER 15 X BTD200
76 241908-1 FAN 80 X 9049
77 517858-5 ARMATURE X HM1101C
78 681642-5 WASHER X LS1013
79 210059-1 BALL BEARING 6000 HR2010
80 451837-2 BAFFLE X HM1101C
81 266568-8 SCREW 5 X 80 X HM1101C
82 623418-4 FIELD ASSY  FOR HM1101C
83 451840-3 HOUSING MOT. X HM1101C
84 638700-8 HOLDER BRUSHES X HM1101C
85 195844-2 CARBON BRUSHE SET CB-175
86 267215-4 WASHER 15 X BTD200
87 451839-8 COVER POST. X HM1101C
88 266041-8 PT SCREW 5x25
89 265995-6 SCREW M4X18 X 6408 / 6221DW
90 631966-9 CONTROLLER FOR HM1101C
91 638718-9 CABLE X HM1101C
92 450240-4 LENS X HR3200C
99 868072-9 LABEL X HM1101C
100 266041-8 PT SCREW 5x25
102 140410-0 HANDLE CPL X HM1101C
105 450897-1 SWITCH LEVER X HM1204C
106 232209-8 FLAT SPRING X HM0860C
107 450891-3 LEVER STOPPER X X HM1203C
108 263027-3 RUBBER PIN 4 X HM0860C
109 654531-7 CLAMP X 420S
110 651418-4 SWITCH ST115A-40 X 9541
111 687169-3 STRAIN RELIEF
112 265995-6 SCREW M4X18 X 6408 / 6221DW
113 682560-0 CORD GUARD X HM1202C / 9079S
115 451841-1 HANDLE COVER X HM1101C
116 265995-6 SCREW M4X18 X 6408 / 6221DW
117 265439-6 SCREW M8X150 X HM1100C
118 417002-3 SIDE HANDLE CAM HM1202C
119 317282-0 SIDE HANDLE BASE 68A X HM1101C
120 951166-8 SPRING PIN 5/24
121 317283-8 HOLDER IMP.68B X HM1101C
122 417003-1 HANDLE SIDE X HM1202C
123 417002-3 RING HANDLE HM1202C
124 252640-2 HANDLE KNOB M8 X
125 151769-0 BASE HANDLE CPL HR4000C
126 134890-0 HANDLE D HR4010
999 195260-8 SERVICE KIT HM1101C / 11C
All product specifications in this catalog are based on information taken from official sources, including the official manufacturer’s Makita websites, which we consider as reliable. Unfortunately, even the official documents may contain mistakes and printing errors – we are not able to confirm that all of these data are precise and represent the facts. Most of the manufacturers reserve the right to change the product characteristics or complement without notice. We strongly recommend using the published information as a basic information subject to Makita brand review. Please refine the important parameters by the selling assistant when making a purchase.
Makita HM1101C
6 Items

Data sheet

SHIPPING IN:
Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:
[email protected]

Specific References

New

Download

Diagram Makita HM1101C

Diagram Makita HM1101C

Download (815.24KB)

You might also like

Polisher Sander Makita SA7000C -15% Sale
Makita SKU: Makita SA7000C
Polisher Sander Makita SA7000C Sander - Polisher 1600 Watt platorelo 180 mm, equipped with powerful engine. The brushes are externally accessible for convenient replacement. The pad allows you to install both the sandpaper sheets of...
AVAILABLE €290.58 €341.86
Makita SKU: 650213-9
Switch for Polisher Sander Makita SA7000C Genuine spare part Makita, Switch TG71ARS for Polisher Sander Makita SA7000C Part for the following products: -  SA7000C - POLISHER DIAM.180 1500/4000 Tech Data: - Type : TG71ARS - Code :...
Last items in stock €32.80
Makita SKU: 651922-3
Switch for Polisher Makita SA7000 Genuine part Makita, Switch for Polisher SA7000 - Mitre Saw 2414B - 2414EN-NB - Planes Makita 4304 - 4304T - 4306 -  Circular Saws Makita 5017RKB - 5603R - RK - 5703R - RK - 5705RK Part for the...
Last items in stock €32.80
Makita SKU: 195844-2
Carbon Brushes Makita for Makita Hammers HM-HR Genuine part MAKITA, Carbon Brushe Set CB-175 old CB-171 for repair Hammers and Rotary Hammers HM1101C - HM1111C - HM1203C - HR4501C - HR4510C - HR5201C - HR5201C. Part For the following...
AVAILABLE €11.59
Makita SKU: 213392-0
Rubber Ring 25 for Hammers Makita HR4000C Original spare Makita, Rubber ring 25 mm for Rotary Hammers SDS Max, HR4001C - HR 4002 - HR4003C - HR4010C - HR4011C - HR4013C - HR4500C - HR5201C - HR5210C and compatible. - Code: 213392-0
Last items in stock €9.24
Makita SKU: Cavo 230
Power Cord for Angle Grinder Makita 1800-2000-2200W Original spare Makita, Power cord for Angle Grinders 1800-2000-2200 Watts and compatible. Part for the following products: - For Angle Grinder Makita 230 mm - Code :
AVAILABLE €31.79
Makita SKU: 213536-2
O-Ring 27 for Demolition Hammer Makita HM1101C Genuine spare parts Makita, O-Ring 27 for Demolitio Hammers HM1101C - HM1111C. Parts for the following products: -  Demolition Hammer Makita HM1101C -  Demolition Hammer Makita HM1111C...
AVAILABLE €2.66
Makita SKU: 451833-0
Piston for Demolition Hammer Makita HM1101C Original spare parts Makita, Piston for Demolition Hammers HM1101C - HM1111C. Parts for the following products: -  Demolition Hammer Makita HM1101C -  Demolition Hammer Makita HM1111C -...
AVAILABLE €8.23
Makita SKU: 417003-1
Side Handle for Demolition Hammer Makita HM1202C Genuine part Makita, Side Handle for Demolition Hammer 9,3KG 1450W SDS-MAX HM1202C Parts for the following products: - Demolition Hammer Makita...
AVAILABLE €20.05
Makita SKU: 252640-2
Knob Handle M8 X for Hammer Makita HM1100-HM1100C Genuine spare parts Makita, Knob Handle M8 X for Hammer Makita HM1100 - HM1100C - HM1101C - HM1140C - HM1200K. Parts for the following products: - HM1100 - HAMMER 1050W SDS-MAX -...
AVAILABLE €8.23
Compression Spring 11 mm for Hammer Makita HR4011C Sale
Makita SKU: 233434-4
Compression Spring 11 mm for Hammer Makita HR4011C Genuine spare Makita, Compression Spring 11 mm for Hammers HM0871C - HM1111C - HM1213C - HR4011C - HR4511C - HR5211C Parts for the following products: - HM0871C - HAMMER 1100W SDS-MAX...
AVAILABLE €3.03
Valex s.p.a. SKU: 213317-4
Ring 20 for Demolition Hammer Makita HR4000C Genuine spare part Makita, Ring 20 for Rotary Hammers SDS Max, HR4001C - HR 4002 - HR4003C - HR4010C - HR4011C - HR4013C Part for the following products: - Rotary Hammer Makita HR4000C -...
AVAILABLE €1.44
Makita SKU: 322908-1
Roller 8 for Hammer Makita HM1100-HM1100C Genuine spare part Makita, Roller 8 for Hammer Makita HM1100 - HM1100C - HM1101C - HM1202C - HR4000C - HR4500C - HR5001C. This is an authentic...
Last items in stock €2.76
Makita SKU: 450064-8
Makita HR4501C Chuck Cover Genuine part Makita, Chuck Cover for Rotary Hammer SDS-MAX HR4501C - HR4510C - HR4511C. Part for the following products: - HR4501C - ROTARY HAMMER SDS-MAX 1300W - HR4510C - ROTARY HAMMER...
AVAILABLE €3.07
Comments (0)
