Makita Spare Parts for Demolition Hammer HM1304

SKU: Makita HM1304
€86.41
VAT included

Makita Spare Parts for Demolition Hammer HM1304

We have the original Spares MAKITA for Demolition Hammer HM1304 the diagram, parts list and tool repair that help you need to get your tools running like new again.

Fix Your Demolition Hammer HM1304. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
Makita Spare Parts for Demolition Hammer HM1304
  • Makita Spare Parts for Demolition Hammer HM1304
  • Makita Spare Parts for Demolition Hammer HM1304

Makita Spare Parts for Demolition Hammer HM1304

SKU: Makita HM1304 Condition: New
€86.41
VAT included

Makita Spare Parts for Demolition Hammer HM1304

We have the original Spares MAKITA for Demolition Hammer HM1304 the diagram, parts list and tool repair that help you need to get your tools running like new again.

Fix Your Demolition Hammer HM1304. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
settings 95 spare parts

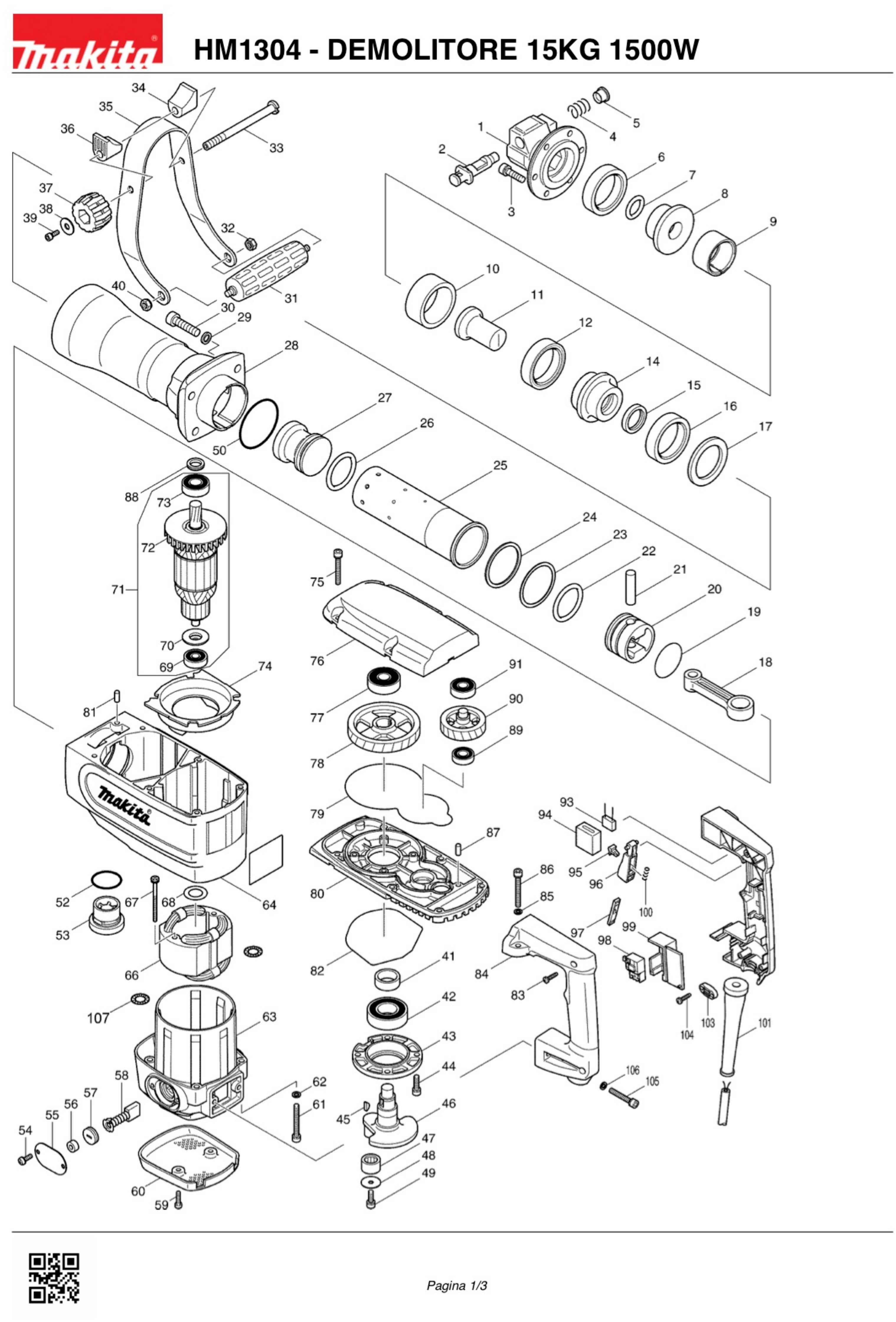

description 1 exploded view
picture_as_pdf Download Exploded PDF
ITEM CODE
Quantity
on 7/10 Business Days Approx

SHIPPING IN:: Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:: [email protected]
verified_user
Original Product Manufacturer warranty included
support_agent
Technical Support Our team helps you choose
Secure and guaranteed payments
Visa Mastercard PayPal Bonifico Cash on delivery
Share this product

Know someone who might need this product? Share it!

95 spare parts
Page 1 zoom_in View exploded local_shipping Usually Ships in: 7/10 BUSINESS DAYS
Pos. Item Price Buy
1
photo_cameraImage coming soon 324098-6 TOOL HOLDER X HM1304 €116.95
2
photo_cameraImage coming soon 324099-4 TOOL RETAINER €39.66
3
photo_cameraImage coming soon 266010-9 BOLT M8x30 X HM1303 €2.08
4
photo_cameraImage coming soon 233309-7 COMPRESSION SPRING 17 €2.77
5
photo_cameraImage coming soon 324135-6 RETAINER SLEEVE €7.28
6
photo_cameraImage coming soon 262098-7 URETHAN RING 48 X HM1304 €16.65
7
photo_cameraImage coming soon 213388-1 RING 24 X HM1304 €4.43
8
photo_cameraImage coming soon 324167-3 TOOL GUIDE X HM1304 €26.30
9
photo_cameraImage coming soon 324166-5 BUSHING X HM1304 €28.31
10
photo_cameraImage coming soon 262099-5 RUBBER RING 52 X HM1304 €5.13
11
photo_cameraImage coming soon 324101-3 STRIKER X HM1304 €26.30
12
photo_cameraImage coming soon 421975-4 SEAL X HM1304 €12.69
14
photo_cameraImage coming soon 324738-6 SUPPORT OF SEAL X HM1304 €32.73
15
photo_cameraImage coming soon 213443-9 RING 30 X HM1304 €14.34
17
photo_cameraImage coming soon 267232-4 FLAT WASHER X HM1304 €12.69
18
photo_cameraImage coming soon 317448-2 CONROD X HM1304 €44.84
19
photo_cameraImage coming soon 213617-2 RING 47 X HM1304 €2.08
20
photo_cameraImage coming soon 317447-4 PISTON X HM1304 €40.40
21
photo_cameraImage coming soon 268066-8 PIN 12 X HM1304 €5.13
22
photo_cameraImage coming soon 213572-8 RING 44 X HM1304 €4.43
23
photo_cameraImage coming soon 267233-2 FLAT WASHER 55 X HM1304 €3.84
24
photo_cameraImage coming soon 261121-5 NYLON WASHER 55 X HM1304 €2.69
25
photo_cameraImage coming soon 331600-8 CYLINDER 54 X HM1304 €125.91
27
photo_cameraImage coming soon 324102-1 STRIKER X HM1304 €35.76
28
Makita Demolition Hammer HM1304 Barrel 317444-0 Makita Demolition Hammer HM1304 Barrel €196.35
29
photo_cameraImage coming soon 941252-3 FLAT WASHER 10 €1.40
30
photo_cameraImage coming soon 266276-1 SCREW M10 X 40 X HM1304 €2.08
31
photo_cameraImage coming soon 273518-6 HANDLE 37 X HM 1304 €16.65
32
photo_cameraImage coming soon 252005-8 HEXAGON NUT M8-13 €2.08
33
photo_cameraImage coming soon 266298-1 HANDLE SCREW M 10 X 122 X HM1304 €7.58
34
photo_cameraImage coming soon 416228-4 BASE HANDLE X HM1303 €3.13
35
photo_cameraImage coming soon 345279-9 HANDLE SUPPORT HM1304 €28.31
37
photo_cameraImage coming soon 252633-9 KNOB X HM1500 €12.69
38
photo_cameraImage coming soon 253194-2 WASHER 5 X HM1303 €1.40
39
photo_cameraImage coming soon 922221-3 Screw M5X16 X HM1303 €3.41
41
photo_cameraImage coming soon 257196-0 RING 25 X HM1303 €3.84
42
photo_cameraImage coming soon 211373-8 BALL BEARING 6205 €14.77
43
photo_cameraImage coming soon 316730-6 HEAD BEARING X HM1303 €12.69
44
photo_cameraImage coming soon 265366-7 BOLT M5 X 22 X HM1500 €3.13
45
photo_cameraImage coming soon 254001-2 KEY CRESCENT 4 €1.44
46
photo_cameraImage coming soon 324100-5 ECMENTRIC SHAFT X HM1304 €75.83
47
photo_cameraImage coming soon 212261-2 NEEDLE BEARING 1715 HM1304 €8.50
48
photo_cameraImage coming soon 253196-8 FLAT WASHER 6 €2.08
49
photo_cameraImage coming soon 922326-9 BOLT M6X18 €1.40
50
photo_cameraImage coming soon 213720-9 GASKET 67 €3.41
52
Seal 36 O-R for Sanders Makita BO4565-4566 213510-0 Seal 36 O-R for Sanders Makita BO4565-4566 €3.35
53
photo_cameraImage coming soon 416561-4 CRANK CAP X HR5001C €7.58
54
photo_cameraImage coming soon 911221-8 SCREW M5X16 X HM1303 €1.40
55
photo_cameraImage coming soon 345278-1 BRUSH HOLDER COVER HM1304 €2.08
56
photo_cameraImage coming soon 262003-4 RUBBER WASHER €1.40
57
Brushes Holder Cap for Angle Grinders Makita GA7020-GA9020-9069 643710-2 Brushes Holder Cap for Angle Grinders Makita GA7020-GA9020-9069 €2.01
58
Carbon Brushes CB-204 Makita for Hammers and Angle Grinders 191957-7 Carbon Brushes CB-204 Makita for Hammers and Angle Grinders €9.15
59
photo_cameraImage coming soon 922227-1 BOLT M5X18 €1.40
60
photo_cameraImage coming soon 345319-3 REAR COVER X HM1304 €16.65
61
photo_cameraImage coming soon 922371-4 HEX SCREW M6x50 €1.42
62
photo_cameraImage coming soon 941151-9 WASHER 6 X HM1303 €3.66
63
photo_cameraImage coming soon 153438-9 MOTOR CASE X HM1304 €85.14
64
photo_cameraImage coming soon 317623-0 CONROD CASE X HM1304 €174.83
66
photo_cameraImage coming soon 626124-0 STATOR 220 X HM1304 €56.02
67
photo_cameraImage coming soon 265428-1 SCREW M5X65 X HM1303 €2.69
68
photo_cameraImage coming soon 253794-8 FLAT WASHER 18 6905B / 2708 €2.08
69
photo_cameraImage coming soon 211087-9 BALL BEARING 6200DDW €8.75
70
Armature Washer for Demolition Hammer Makita HR3850K 681646-7 Armature Washer for Demolition Hammer Makita HR3850K €8.71
71
photo_cameraImage coming soon 516864-7 ARMATURE X HM1304 €193.46
72
photo_cameraImage coming soon 241870-0 FAN X HM1304 €12.69
73
Ball Bearing 6202DD for Demolition Hammer Makita HM1800 211228-7 Ball Bearing 6202DD for Demolition Hammer Makita HM1800 €8.71
74
photo_cameraImage coming soon 418000-0 DEFLECTOR X HM1304 €4.43
75
photo_cameraImage coming soon 266310-7 SCREW M 6 X 45 X HM1304 €2.08
76
photo_cameraImage coming soon 317446-6 GEAR BOX COVER HM1304 €56.02
77
photo_cameraImage coming soon 211214-8 BALL BEARING 6302 €8.50
78
photo_cameraImage coming soon 226450-3 GEAR 57 X HM1303 €75.83
79
photo_cameraImage coming soon 421780-9 GASKET B X HM1304 €4.43
80
photo_cameraImage coming soon 317445-8 GEAR BOX X HM1304 €68.84
81
photo_cameraImage coming soon 256111-1 PIN 6 €3.13
82
photo_cameraImage coming soon 421779-4 GASKET X HM1304 €3.13
83
Pt Screw M4X18 for Rotary Hammer Makita HR4000C 265995-6 Pt Screw M4X18 for Rotary Hammer Makita HR4000C €1.46
84
photo_cameraImage coming soon 183546-2 REAR HANDLE X HM1304 €40.40
85
photo_cameraImage coming soon 941152-7 FLAT WASHER 6 €1.46
88
photo_cameraImage coming soon 331212-7 SEAL €6.63
89
photo_cameraImage coming soon 211104-5 BEARING 6001 X5143R €12.69
90
photo_cameraImage coming soon 226449-8 GEAR 34 X HM1303 €68.84
91
photo_cameraImage coming soon 211109-5 BALL BEARING 6201 X HM1303 €7.58
93
Noise Suppressor for Cut-Off Machine Makita 2412N 645006-7 Noise Suppressor for Cut-Off Machine Makita 2412N €2.14
94
photo_cameraImage coming soon 685725-3 SPONGE FOR UH3000 €1.40
95
photo_cameraImage coming soon 415805-9 BUTTON LOCK X HM1303 €2.69
96
photo_cameraImage coming soon 417544-7 C HM1304 SWITCH LEVER €4.43
97
photo_cameraImage coming soon 415806-7 PLATE BLOCK X HM1303 €2.69
98
Switch C3PA-1112 for Demolition Hammer Makita HR4000C 650677-7 Switch C3PA-1112 for Demolition Hammer Makita HR4000C €31.79
99
photo_cameraImage coming soon 421778-6 SWITCH SUPPORT X HM1304 €4.43
100
photo_cameraImage coming soon 231457-6 SPRING 3 X UH4510A / 6310A €1.40
101
Power Cord Protection for Angle Grinder Makita 1800-2000-2200W 682560-0 Power Cord Protection for Angle Grinder Makita 1800-2000-2200W €3.18
103
photo_cameraImage coming soon 687124-5 CORD CLAMP MT953 €1.47
105
photo_cameraImage coming soon 922361-7 SCREW M6X40 X HM1303 €1.40
107
photo_cameraImage coming soon 654020-2 RING TERMINAL 94 €1.40
999
photo_cameraImage coming soon 195201-4 SERVICE KIT HM1304 / B €61.62

Informazioni sulle spedizioni e consegne saranno disponibili a breve.

Makita Spare Parts for Demolition Hammer HM1304

Fix Your Demolition Hammer HM1304. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.

In the following table, look for the model of Hammer and the respective parts of the code.
Makita HM1304

HM1304 - DEMOLITION HAMMER 15KG 1500W
# Part Num. Description
1 324098-6 TOOL HOLDER X HM1304
2 324099-4 TIP SUPPORT X HM1304
3 266010-9 BOLT M8X30 X HM1303
4 233309-7 COMPRESSION SPRING 16 X HM1304
5 324135-6 TIP SUPPORT BUSHING
6 262098-7 URETHAN RING 48 X HM1304
7 213388-1 RING 24 X HM1304
8 324167-3 TOOL GUIDE X HM1304
9 324166-5 BUSHING X HM1304
10 262099-5 RUBBER RING 52 X HM1304
11 324101-3 STRIKER X HM1304
12 421975-4 SEAL X HM1304
14 324738-6 SUPPORT OF SEAL X HM1304
15 213443-9 RING 30 X HM1304
16 262098-7 URETHAN RING 48 X HM1304
17 267232-4 FLAT WASHER X HM1304
18 317448-2 CONROD X HM1304
19 213617-2 RING 47 X HM1304
20 317447-4 PISTON X HM1304
21 268066-8 PIN 12 X HM1304
22 213572-8 RING 44 X HM1304
23 267233-2 FLAT WASHER 55 X HM1304
24 261121-5 NYLON WASHER 55 X HM1304
25 331600-8 CYLINDER 54 X HM1304
26 213572-8 RING 44 X HM1304
27 324102-1 STRIKER X HM1304
28 317444-0 BARREL X HM1304
29 941252-3 FLAT WASHER 10
30 266276-1 SCREW M10 X 40 X HM1304
31 273518-6 HANDLE 37 X HM 1304
32 252005-8 HEXAGON NUT M8-13
33 266298-1 HANDLE SCREW M 10 X 122 X HM1304
34 416228-4 HANDLE BASE X HM1303
35 345279-9 HANDLE SUPPORT HM1304
36 416228-4 HANDLE BASE X HM1303
37 252633-9 KNOB X HM1500
38 253194-2 WASHER 5 X HM1303
39 922221-3 SCREW M5X16 X HM1303
40 252005-8 HEXAGON NUT M8-13
41 257196-0 RING 25 X HM1303
42 211373-8 BEARING 6205 X HM1303
43 316730-6 BEARING SEAT X HM1303
44 265366-7 BOLT M5 X 22 X HM1500
45 254001-2 KEY 4
46 324100-5 ECMENTRIC SHAFT X HM1304
47 212261-2 NEEDLE BEARING 1715 HM1304
48 253196-8 FLAT WASHER 6
49 922326-9 BOLT M6X18
50 213720-9 GASKET 67
52 213510-0 GASKET 36 HR2010
53 416561-4 CASE CAP X HR5001C
54 911221-8 SCREW M5X16 X HM1303
55 345278-1 BRUSH HOLDER COVER HM1304
56 262003-4 RUBBER WASHER X HM1400
57 643710-2 CARBON BRUSH HOLDER CAP XHM1500
58 191957-7 CARBON BRUSH SET CB-204 (201,202)
59 922227-1 BOLT M5X18
60 345319-3 REAR COVER X HM1304
61 922371-4 SCREW HEX M6X50
62 941151-9 WASHER 6 X HM1303
63 153438-9 MOTOR CASE X HM1304
64 317623-0 CONROD CASE X HM1304
66 626124-0 STATOR 220 X HM1304
67 265428-1 SCREW M5X65 X HM1303
68 253794-8 WASHER 6905B / 2708
69 211087-9 BALL BEARING 6200DDW NSK
70 681646-7 INSULATING WASHER HM1200 / 3612BR
71 516864-7 ARMATURE X HM1304
72 241870-0 FAN X HM1304
73 211228-7 BALL BEARING 6202DD
74 418000-0 DEFLECTOR X HM1304
75 266310-7 SCREW M 6 X 45 X HM1304
76 317446-6 GEAR BOX COVER HM1304
77 211214-8 BALL BEARING 6302
78 226450-3 GEAR 57 X HM1303
79 421780-9 GASKET B X HM1304
80 317445-8 GEAR BOX X HM1304
81 256111-1 PIN 6
82 421779-4 GASKET X HM1304
83 265995-6 SCREW M4X18 X 6408 / 6221DW
84 183546-2 REAR HANDLE X HM1304
85 941152-7 FLAT WASHER 6
86 922371-4 SCREW HEX M6X50
87 256111-1 PIN 6
88 331212-7 SEAL X HM1400
89 211104-5 BALL BEARING 6001 X5143R
90 226449-8 GEAR 34 X HM1303
91 211109-5 BALL BEARING 6201 X HM1303
93 645006-7 CAPACITOR X LS1013
94 685725-3 SPONGE X UH3000
95 415805-9 LOCK BUTTON X HM1303
96 417544-7 C HM1304 SWITCH LEVER
97 415806-7 LOCK PLATE X HM1303
98 650677-7 SWITCH C3PA-1112
99 421778-6 SWITCH SUPPORT X HM1304
100 231457-6 SPRING 3 X UH4510A / 6310A
101 682560-0 CABLE ARMOR X HM1202C / 9079S
103 687124-5 CABLE TIE MT953
104 265995-6 SCREW M4X18 X 6408 / 6221DW
105 922361-7 SCREW M6X40 X HM1303
106 941152-7 FLAT WASHER 6
107 654020-2 RING 94
999 195201-4 SERVICE KIT HM1304 / B
All product specifications in this catalog are based on information taken from official sources, including the official manufacturer’s Makita websites, which we consider as reliable. Unfortunately, even the official documents may contain mistakes and printing errors – we are not able to confirm that all of these data are precise and represent the facts. Most of the manufacturers reserve the right to change the product characteristics or complement without notice. We strongly recommend using the published information as a basic information subject to Makita brand review. Please refine the important parameters by the selling assistant when making a purchase. All content included in this catalog is the intellectual property of www.bricoutensili.com. Any publication or copying (full or partial) without a reference to the source page is prohibited.
Makita HM1304
8 Items

Data sheet

SHIPPING IN:
Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:
[email protected]

Specific References

New

Download

Diagram Makita HM1304

Diagram Makita HM1304

Download (389.08KB)

You might also like

Makita SKU: 213510-0
Seal 36 O-R for Sanders Makita BO4565-4566 Genuine spare Makita, O-Ring 36 for Rotary Hammers HR5001C-5201C-5210C-5211C and Orbital Sanders Series BO4555-4556-4565-4566. Parts for the following products: - NAILER AIR HP 25-50mm -...
AVAILABLE €3.35
Makita SKU: 650677-7
Switch C3PA-1112 for Demolition Hammer Makita HR4000C Genuine parts MAKITA, Switch C3PA-1112 for Demolition Hammers HM1304 - HR3000C - HR3550C - HR4000C - HR4500C - HR5001C.  Parts for the following products: - HM1304 - DEMOLITION...
Last items in stock €31.79
Makita SKU: 681646-7
Armature Washer for Demolition Hammer Makita HR3850K Genuine spare part Makita, Armature Protection Washer for Demolition Hammers HM1200 - HM1200K - HM1300 - HM1303 - HM1304 - HM1800 - HM1810 - HR3850 - HR3850K Part for the following...
AVAILABLE €8.71
Makita SKU: 317444-0
Makita Demolition Hammer HM1304 Barrel Genuine spare Makita, Barrel for HM1304 Demolition Hammer 15KG 1500W. Parts for the following products: - HM1304 - DEMOLITION HAMMER 15KG 1500W - Code: 317444-0
Last items in stock €196.35
Comments (0)
