Makita Spare Parts for Electric Saw UC3520A

SKU: Makita UC3520A
€19.40
VAT included

Makita Spare Parts for Electric Saw UC3520A

Makita original spare parts for to replace broken parts for to fix Electric Chain Saw UC3520A.

Electric chain saw with powerful 1800 W motor, 35 cm bar, automatic chain lubrication, quick chain tension adjustment, mechanical brake and compact motor.
External oil level check.
Makita Spare Parts for Electric Saw UC3520A
  • Makita Spare Parts for Electric Saw UC3520A
  • Makita Spare Parts for Electric Saw UC3520A
  • Makita Spare Parts for Electric Saw UC3520A

Makita Spare Parts for Electric Saw UC3520A

SKU: Makita UC3520A Condition: New
€19.40
VAT included

Makita Spare Parts for Electric Saw UC3520A

Makita original spare parts for to replace broken parts for to fix Electric Chain Saw UC3520A.

Electric chain saw with powerful 1800 W motor, 35 cm bar, automatic chain lubrication, quick chain tension adjustment, mechanical brake and compact motor.
External oil level check.
settings 76 spare parts
description 2 exploded views
picture_as_pdf Download Exploded PDF
ITEM CODE
Quantity
Usually Ships in: 7/10 Business Days Approx.

SHIPPING IN:: Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:: [email protected]
verified_user
Original Product Manufacturer warranty included
support_agent
Technical Support Our team helps you choose
Secure and guaranteed payments
Visa Mastercard PayPal Bonifico Cash on delivery
Share this product

Know someone who might need this product? Share it!

67 spare parts
Page 1 zoom_in View exploded local_shipping Usually Ships in: 7/10 BUSINESS DAYS
Pos. Item Price Buy
1
Strain Relief Screw M4x16 for Angle Grinder Makita GA4530 266326-2 Strain Relief Screw M4x16 for Angle Grinder Makita GA4530 €1.47
2
photo_cameraImage coming soon 419234-8 SIDE COVER FOR UC3020A €8.44
3
photo_cameraImage coming soon 191972-1 CARBON BRUSHES CB-132 €6.41
4
photo_cameraImage coming soon 682211-5 BUSH RUBBER UC3020A €1.26
6
photo_cameraImage coming soon 421938-0 FRONT HANDLE FOR UC3020A €1.87
7
photo_cameraImage coming soon 266388-0 SCREW 5X16 FOR UC3020A €1.44
9
photo_cameraImage coming soon 419235-6 PROTECTION FOR THE UC3020A €6.42
11
photo_cameraImage coming soon 188089-9 HOUSING FOR MOTOR UC3020A €48.46
12
Micro Switch for Electric Chainsaws Makita UC3530A - UC4030A 650577-1 Micro Switch for Electric Chainsaws Makita UC3530A - UC4030A €2.97
13
Switch for Polisher Makita SA7000 651922-3 Switch for Polisher Makita SA7000 €32.80
14
photo_cameraImage coming soon 233173-6 SPRING FOR COMPR.4 UC3020A €1.47
15
photo_cameraImage coming soon 416178-3 RESET BUTTON X UC3020A €1.47
16
photo_cameraImage coming soon 416708-0 LEVER SWITCH X UC3020A €1.26
17
Capacitor for Angle Grinder Makita GA4530 645200-1 Capacitor for Angle Grinder Makita GA4530 €2.65
19
photo_cameraImage coming soon 687052-4 CLAMP cable clamp X 6408 €5.40
20
Power Cord Guard 10/90 for for Makita Power Tools 682505-8 Power Cord Guard 10/90 for for Makita Power Tools €3.18
22
photo_cameraImage coming soon 210029-0 BALL BEARING 608ZZ X MT601 €2.08
23
photo_cameraImage coming soon 681644-1 INSULATED WASHER for 9227CB €2.74
24
photo_cameraImage coming soon 594538-0 STATOR FOR UC3020A €40.04
26
Armature Ass'y for Electric Chainsaw Makita UC3020A 513713-9 Armature Ass'y for Electric Chainsaw Makita UC3020A €47.22
29
Ball Bearing 6000DD NSK for Cordless Drill Makita 6221DW 211061-7 Ball Bearing 6000DD NSK for Cordless Drill Makita 6221DW €8.69
30
photo_cameraImage coming soon 227153-2 GEAR FOR 12 UC3020A €1.89
31
photo_cameraImage coming soon 931403-6 HEX NUT M8 €1.40
501
Sprocket Bar 14” 35cm 043” for Electric Chainsaws Makita 165246-6 Sprocket Bar 14” 35cm 043” for Electric Chainsaws Makita €29.60
502
photo_cameraImage coming soon 511291752 CHAIN BAR 35 CM €32.12
Page 2 zoom_in View exploded local_shipping Usually Ships in: 7/10 BUSINESS DAYS
Pos. Item Price Buy
33
photo_cameraImage coming soon 421934-8 SEAL UC3520-4020 €1.26
34
photo_cameraImage coming soon 419240-3 OIL TANK CHAIN X UC3020A €3.69
35
photo_cameraImage coming soon 213039-6 RING 6 X AN901 €1.47
36
Oil Pump for Chainsaw Makita UC3520A 142001-3 Oil Pump for Chainsaw Makita UC3520A €3.46
37
photo_cameraImage coming soon 421935-6 PIPE PUMP OIL UC3020A €1.26
38
photo_cameraImage coming soon 231975-4 SPRING TUBE OIL X DCS230T €1.47
39
photo_cameraImage coming soon 416274-7 PLUG OIL PIPE X DCS230T €1.47
41
photo_cameraImage coming soon 158047-9 Linkage CHAIN ​​BRAKE €4.68
42
photo_cameraImage coming soon 233175-2 SPRING COMPRESSION 9 €2.20
45
photo_cameraImage coming soon 267195-4 WASHER 4 X DCS230T €1.47
46
photo_cameraImage coming soon 210213500 SPRING BRAKE ES-31A €11.29
49
photo_cameraImage coming soon 452456-7 CARTER CHAIN BRAKE X UC3020A €6.75
52
photo_cameraImage coming soon 417405-1 CAM FOR UC3020A €1.47
53
photo_cameraImage coming soon 227154-0 GEAR FOR 43 UC3020A €8.44
54
photo_cameraImage coming soon 324619-4 SHAFT FOR UC3020A €5.00
55
photo_cameraImage coming soon 210106-8 BEARING 6001LLB €2.47
56
photo_cameraImage coming soon 450230-7 ECCENTRIC FOR UC3020A €1.47
57
photo_cameraImage coming soon 210028-2 BEARING 606ZZ €2.08
61
photo_cameraImage coming soon 345651-5 HOOK FOR UC3020A €2.30
64
photo_cameraImage coming soon 221526-1 PINION 3/8 " €4.05
65
photo_cameraImage coming soon 930108100 WASHER ES-31A SAFETY €1.43
66
Tapping Screw Bind M3X10 for Percussion Drill Makita HP2030 266007-8 Tapping Screw Bind M3X10 for Percussion Drill Makita HP2030 €2.07
67
Tensioner Screw Pin Cover for Electric Chainsaw Makita UC3020A 419241-1 Tensioner Screw Pin Cover for Electric Chainsaw Makita UC3020A €1.63
68
Tensioner Screw Gear for Chainsaw Makita UC3551A 227496-2 Tensioner Screw Gear for Chainsaw Makita UC3551A €7.99
69
Gear 14 for Electric Chainsaw Makita UC3020A 227495-4 Gear 14 for Electric Chainsaw Makita UC3020A €7.71
70
Tensioner Screw for Chainsaw Makita UC3020A 324620-9 Tensioner Screw for Chainsaw Makita UC3020A €2.39
71
Tensioner Screw Pin for Electric Chainsaw Makita UC3020A 324621-7 Tensioner Screw Pin for Electric Chainsaw Makita UC3020A €1.96
73
photo_cameraImage coming soon 233033-2 COMPRESSION SPRING 4 UC4020A €1.47
74
photo_cameraImage coming soon 216008-6 BALL 4 €1.47
75
photo_cameraImage coming soon 252168-0 NUT M8-13 FOR UC3020A €4.06
76
photo_cameraImage coming soon 231025-5 COMPRESION SPRING 8 X 8411DW €1.50
77
photo_cameraImage coming soon 317977-5 LEVER HOLDER FOR UC3020A €2.20
78
photo_cameraImage coming soon 453061-3 WASHER 20 X UC3020A €1.47
79
photo_cameraImage coming soon 154763-1 LEVER ADJUSTMENT FOR UC3020A €2.20
80
photo_cameraImage coming soon 951122-8 PIN EL. 4-28 FOR UC3020A €1.47
81
photo_cameraImage coming soon 915106-0 BINDING HD SCREW M4 UC4020A €1.47
82
photo_cameraImage coming soon 253874-0 FLAT WASHER 4 €2.74
83
photo_cameraImage coming soon 419233-0 DIAL 40 UC4020A/3520/3530A/403 €1.47
84
Sprocket Cover Complete for Electric Chainsaw Makita UC3020A 154761-5 Sprocket Cover Complete for Electric Chainsaw Makita UC3020A €10.71
85
photo_cameraImage coming soon 421960-7 SPONGE UC3020A €1.26
86
photo_cameraImage coming soon 324685-1 HOSE CLAMP UC3020A €2.08
89
photo_cameraImage coming soon 135249-4 COVER GEAR ASSEMBLY €16.92

Informazioni sulle spedizioni e consegne saranno disponibili a breve.

Makita Spare Parts for Electric Saw UC3520A

Makita

 original spare parts for to replace broken parts for to fix Electric Chain Saw UC3520A.

In the following table, look for the model of Electric Saw for Wood and the respective parts of the code.
Makita UC3520A

Electric Chain Saw UC3520A
# Part Num. Description
1 266326-2 SCREW 4x18 X MT601
2 419234-8 SIDE COVER FOR UC3020A
3 191972-1 CARBON BRUSHES CB-132
4 682211-5 SOCKETS FOR RUBBER UC3020A
6 421938-0 FRONT HANDLE FOR UC3020A
7 266388-0 SCREW 5X16 FOR UC3020A
8 267189-9 WASHER FOR 5 UC3020A
9 419235-6 PROTECTION FOR THE UC3020A
10 231640-5 SPRING FOR TWIST 20 UC3020A
11 188089-9 HOUSING FOR MOTOR UC3020A
12 650577-1 SWITCH SD-006-AA-BB2AA
13 651922-3 TG71B SWITCH
14 233173-6 SPRING COMPRESSION FOR 4 UC3020A
15 416178-3 BUTTON RELEASE X UC3020A
16 416708-0 LEVER SWITCH X UC3020A
17 645200-1 CAPACITOR
18 266326-2 SCREW 4x18 X MT601
19 687052-4 MORSETTO STRINGICAVO X 6408
20 682505-8 CABLE SLEEVE 10/90
22 210029-0 BEARING 608Z X MT601
23 681644-1 INSULATING WASHER X 9227CB
24 594538-0 STATOR FOR UC3020A
25 266389-8 SCREW 5 X 70 FOR UC3020A
26 513713-9 ARMATURE ASS'Y UC3020A
28 419238-0 DEFLECTOR FOR UC3020A
29 211061-7 BALL BEARING 6000DD 6221DW
30 227153-2 GEAR FOR 12 UC3020A
31 931403-6 HEX NUT M8
32 135414-5 TANK CAP OIL CHAIN
33 421934-8 SEAL UC3520-4020
34 419240-3 OIL TANK CHAIN X UC3020A
35 213039-6 RING 6 X AN901
36 142001-3 OIL PUMP
37 421935-6 PIPE PUMP OIL UC3020A
38 231975-4 SPRING PIPE OIL X DCS230T
39 416274-7 PLUG OIL PIPE X DCS230T
40 256021-2 PIN 5 X6300-4
41 158047-9 LEVER CHAIN BRAKE
42 233175-2 SPRING COMPRESSION 9
44 266326-2 SCREW 4x18 X MT601
45 267195-4 WASHER 4 X DCS230T
46 210213500 SPRING BRAKE ES-31A
47 344688-9 RING SUPPORT FOR UC3020A
48 231817-2 SPRING TENSION 5 X UC3020A
49 452456-7 CARTER CHAIN BRAKE X UC3020A
50 213039-6 RING 6 X AN901
51 266326-2 SCREW 4x18 X MT601
52 417405-1 CAM FOR UC3020A
53 227154-0 GEAR FOR 43 UC3020A
54 324619-4 SHAFT FOR UC3020A
55 210106-8 6001LLB BEARING
56 450230-7 ECCENTRIC FOR UC3020A
57 210028-2 BEARING 606ZZ
58 324622-5 ROD FOR UC3020A
60 266326-2 SCREW 4x18 X MT601
61 345651-5 HOOK FOR UC3020A
63 266326-2 SCREW 4x18 X MT601
64 221526-1 BOBBIN FOR UC3020A
65 930108100 WASHER ES-31A SAFETY
66 266007-8 TAPPING SCREW M3 X10 HP2030
67 419241-1 COVER UC3020A
68 227496-2 BEVEL GEAR 14 UC3020A
69 227495-4 STRAIGHT BEVEL GEAR 14 UC3020A
70 324620-9 ADJUST SCREW X UC3020A
71 324621-7 ADJUST PIN
73 233033-2 SPRING FOR COMPRRESSIONE 4 UC3020A
74 216008-6 BALL 4
75 252168-0 NUT M8-13 FOR UC3020A
76 231025-5 SPRING COMPRES.8 X 8411DW
77 317977-5 LEVER HOLDER FOR UC3020A
78 453061-3 WASHER 20 X UC3020A
79 154763-1 LEVER ADJUSTMENT FOR UC3020A
80 951122-8 PIN EL. 4-28 FOR UC3020A
81 915106-0 SCREW M4X8 FOR UC3020A
82 253874-0 FLAT WASHER 4
83 419233-0 KNOB FOR 40 UC3020A
84 154761-5 COVER GEAR FOR UC3020A
85 421960-7 SPONGE UC3020A
86 324685-1 HOSE CLAMP UC3020A
89 135249-4 COVER GEAR ASSEMBLY
501 165246-6 SPROCKET BAR 14" 35 CM .043 1,1MM
502 511291752 SAW CHAIN 35 Cm 3/8-inch
All product specifications in this catalog are based on information taken from official sources, including the official manufacturer’s Makita websites, which we consider as reliable. Unfortunately, even the official documents may contain mistakes and printing errors – we are not able to confirm that all of these data are precise and represent the facts. Most of the manufacturers reserve the right to change the product characteristics or complement without notice. We strongly recommend using the published information as a basic information subject to Makita brand review. Please refine the important parameters by the selling assistant when making a purchase. All content included in this catalog is the intellectual property of www.bricoutensili.com. Any publication or copying (full or partial) without a reference to the source page is prohibited.
Makita UC3520A
7 Items

Data sheet

SHIPPING IN:
Usually Ships in: 7/10 BUSINESS DAYS
MORE INFO:
[email protected]

Specific References

New

Download

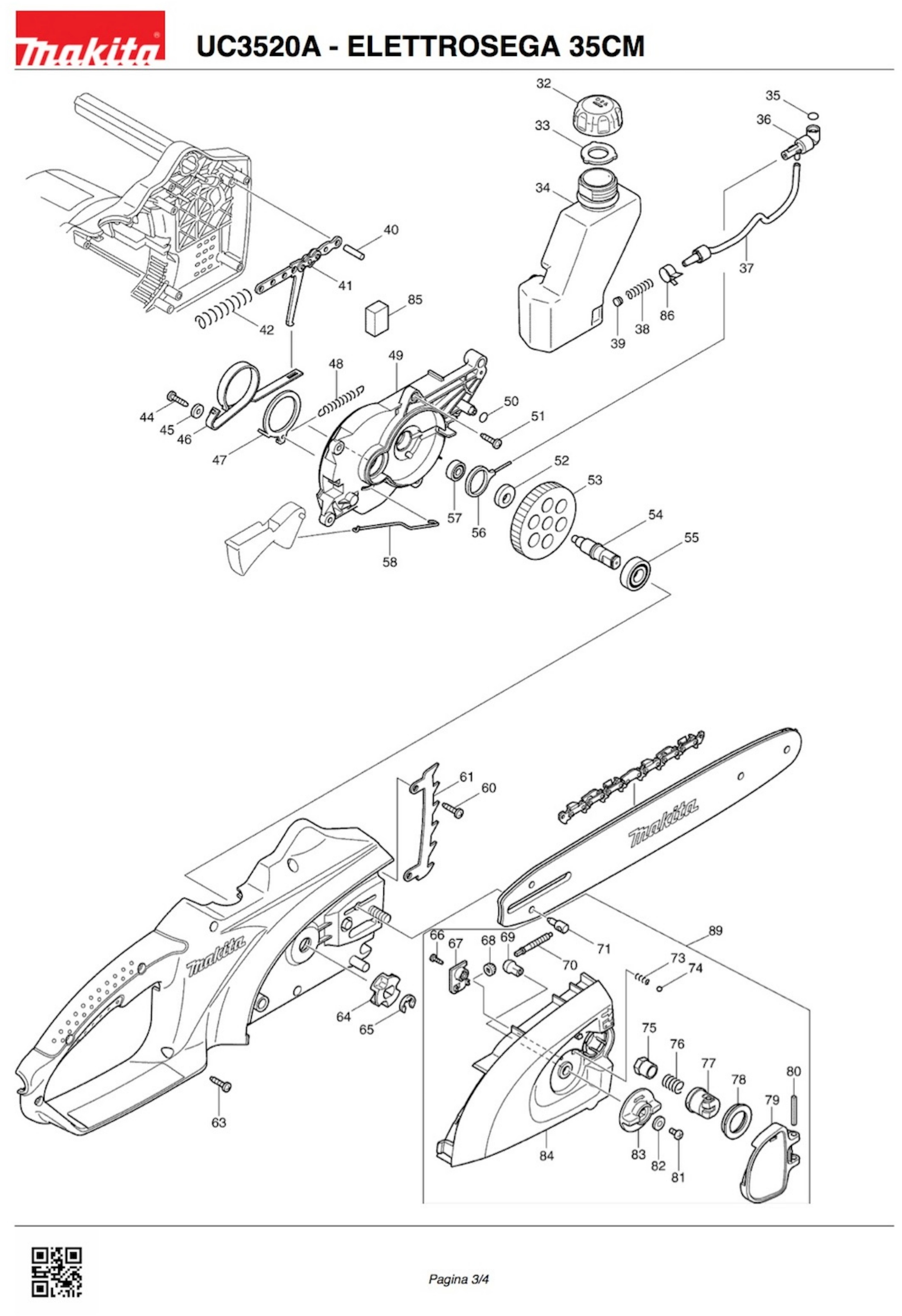

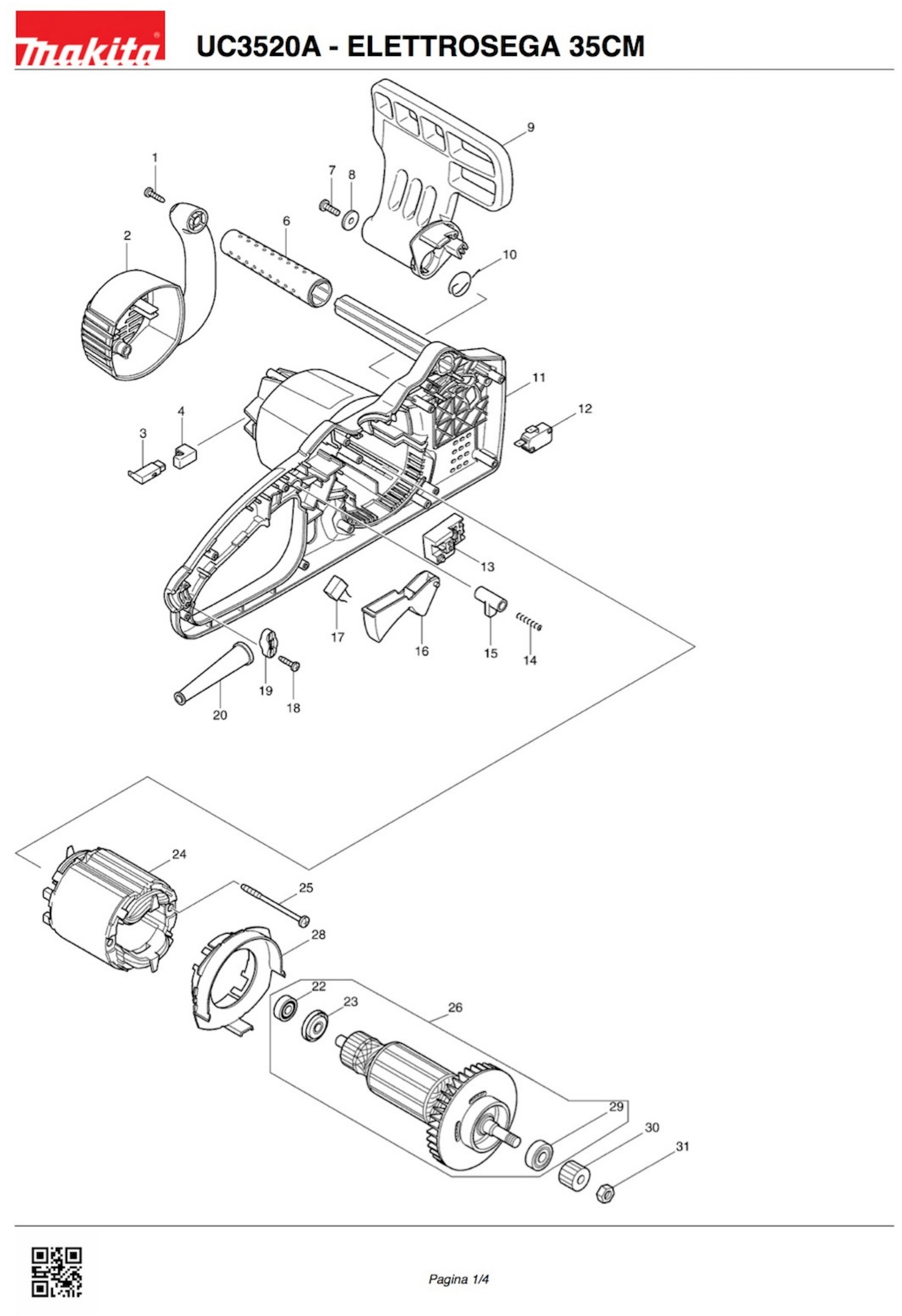

Diagram Makita UC3520A
