| Dolmar Petrol Brusch Cutter MS22C - Spare Parts List |

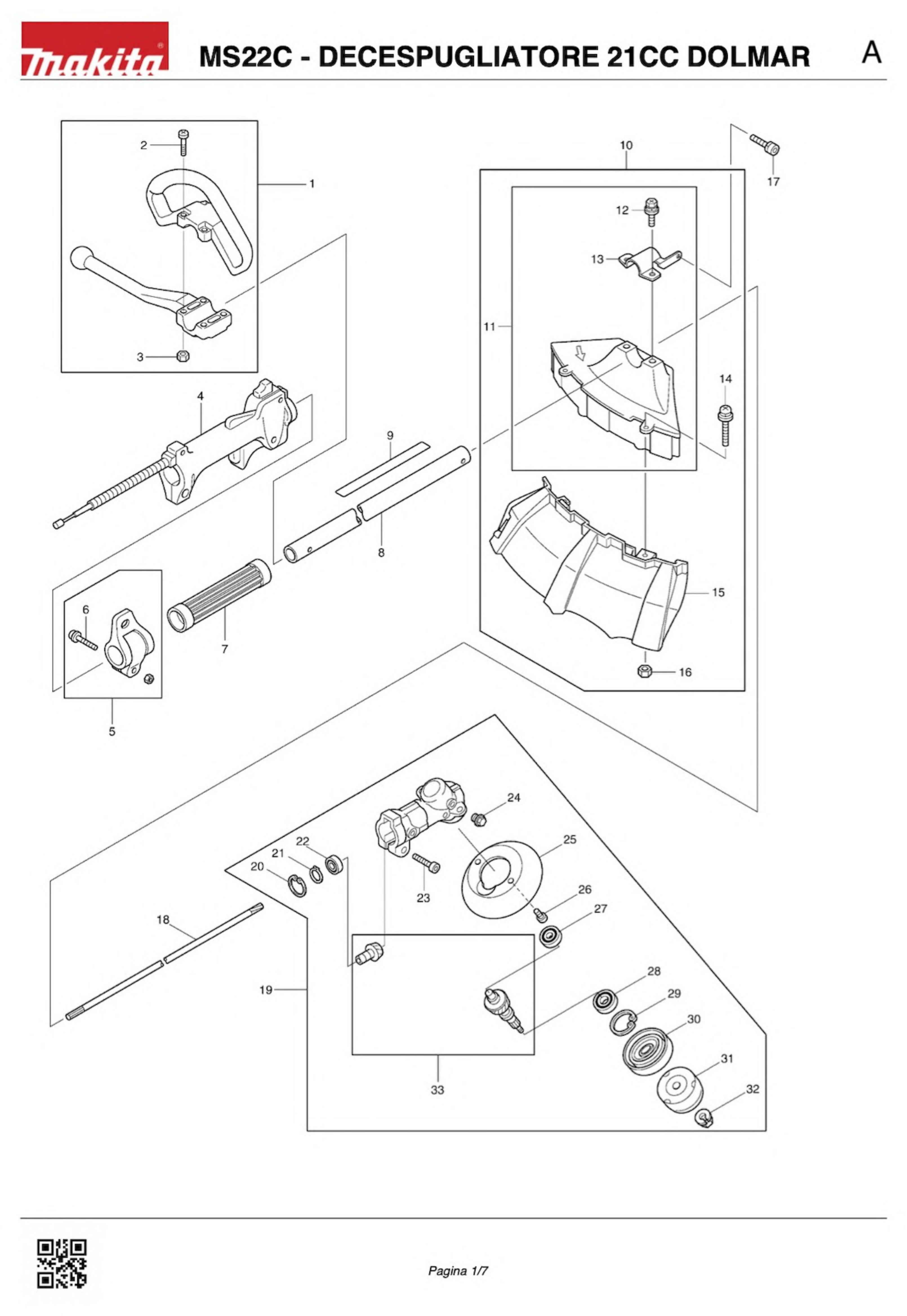

A Pag.1
|
| # |
Part Num. |
Description |
| 1 |
6214016000 |
HANDLE SETMS26C |
| 2 |
6214016030 |
SCREW MS26C |
| 3 |
0022705000 |
NUT M5 |
| 4 |
6195021000 |
LEVER |
| 5 |
6197005001 |
HANGER ASS'Y MS26C |
| 6 |
0140059360 |
SCREW & WASHER ASS'Y MS26C |
| 7 |
6271501501 |
SPACER MS26C |
| 8 |
141986-0 |
SHAFT PIPE |
| 9 |
6199519800 |
CAUTION LABEL |
| 10 |
6198014001 |
GUARD X RBC2110 |
| 11 |
6258061002 |
GUARD ASSY |
| 12 |
0100069790 |
BOLT M6X30MS26C |
| 13 |
6258508200 |
HOLDER GUARD |
| 14 |
0140059380 |
SCREW M5X40 ASSEMBLY MS26C |
| 15 |
6198008001 |
LOWER GARD |
| 16 |
0021805000 |
NUT |
| 17 |
0119059490 |
SOCKET HEAD BOLT M5X14 (W,SW) |
| 18 |
324893-4 |
SHAFT, MEM427 |
| 19 |
125476-1 |
GEAR CASE ASSEMBLY |
| 20 |
0031424000 |
INNER SNAP RING |
| 21 |
6193006120 |
OUTER SNAP RING MS26C |
| 22 |
210049-4 |
BALL BEARING 609ZZ, EBH251U |
| 23 |
0119059890 |
SOCKET HEAD BOLT M5X25 |
| 24 |
6253011012 |
OIL BOLT M6X9 |
| 25 |
450653-9 |
PAN HEAD SCREW M5X12 |
| 26 |
265195-8 |
SCREW M5X12 RBC2510 |
| 27 |
DA00000158 |
BALL BEARING 626ZZ |
| 28 |
0600109910 |
BALL BEARING 6000DDUMS26C |
| 29 |
0031426000 |
INNER SNAP RING |
| 30 |
326906-7 |
RECIEVE WASHER |
| 31 |
168797-8 |
CLAMP WASHER |
| 32 |
264018-7 |
NUT M8 RBC2510 |
| 33 |
6243008002 |
CUTTER SHAFT SET MS26C |

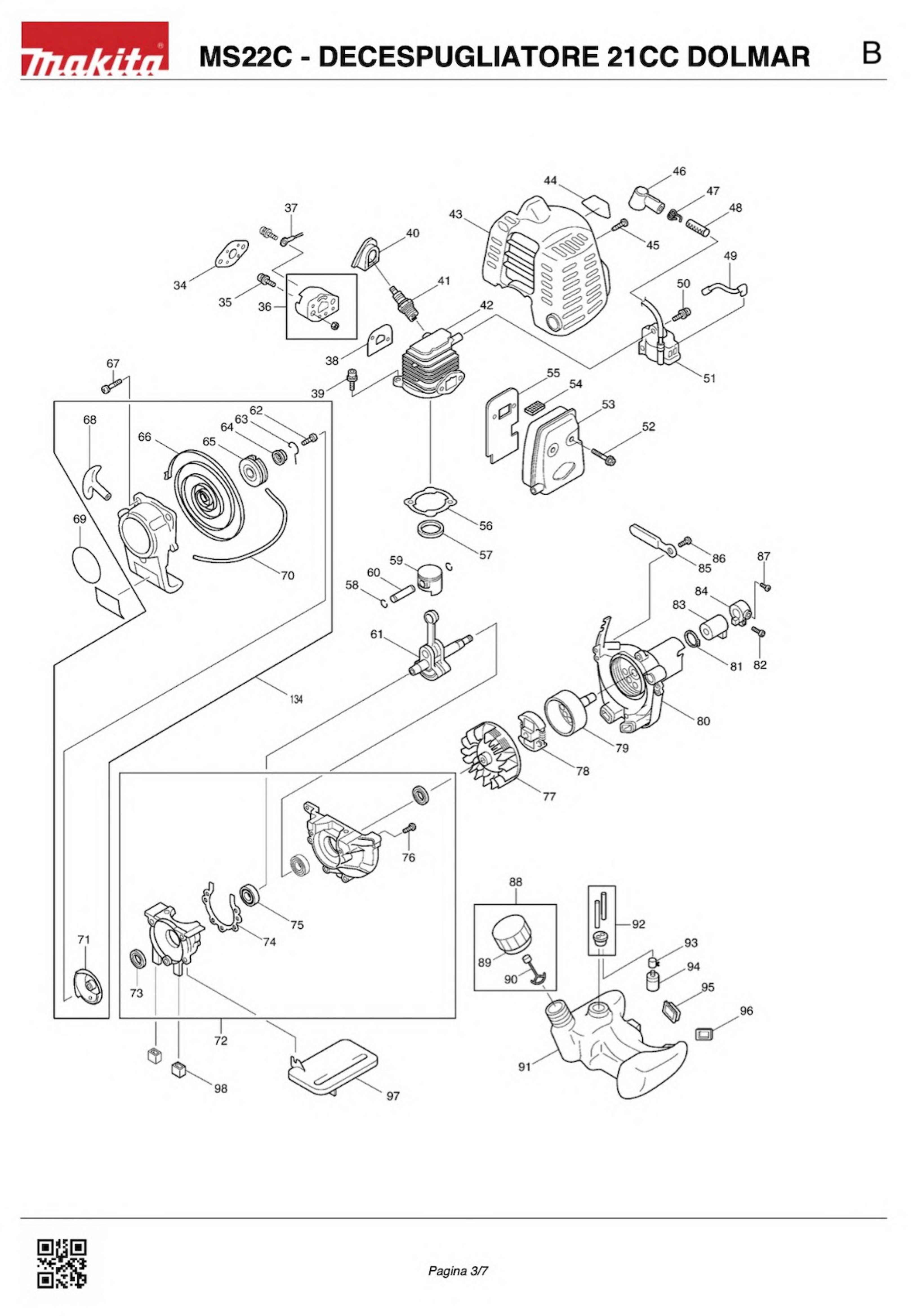

B Pag.2
|
| 34 |
442177-9 |
GASKET |
| 35 |
0140059500 |
SCREW M5X25 |
| 36 |
141056-5 |
INSULTATOR COMPLETE |
| 37 |
6165500201 |
WIRE |
| 38 |
442175-3 |
INSULTATOR GASKET |
| 39 |
0119059730 |
SOCKET HEAD BOLT M5X20 |
| 40 |
5197500100 |
PLUG CAP |
| 41 |
0650149661 |
SPARK PLUG X RBC350-RBC420-PB500R |
| 42 |
318785-7 |
CYLINDER |
| 43 |
5195501201 |
CYLINDER COVER X MS20C |
| 44 |
6279505700 |
MAKITA LABEL |
| 46 |
0655009870 |
PLUG CAP X MS254U-C |
| 47 |
0654009931 |
PIN X RBC415-225-255 |
| 48 |
0851089950 |
TUBE X RBC2110 |
| 49 |
5197018000 |
WIRE COMP. RBC2110 |
| 50 |
911128-8 |
SCREW M4X16 X HR4000C |
| 51 |
168683-3 |
IGNITION COIL FOR RBC2110 |
| 52 |
0119059520 |
SCREW M5 X 40 RBC201 |
| 53 |
5193001002 |
MUFFLER RBC201 |
| 54 |
5193001050 |
SPARK ARRESTER FOR RBC2110 |
| 55 |
168680-9 |
MUFFLER GASKET |
| 56 |
442173-7 |
CYLINDER GASKET .RBC201 |
| 57 |
257320-5 |
PISTON RING |
| 58 |
233976-8-4 |
CIRCLIP EBH252L (4pcs) |
| 59 |
318831-6 |
PISTON RBC2110 |
| 60 |
268277-5 |
PIN |
| 61 |
141047-6 |
CRANKSHAFT |
| 62 |
266585-8 |
SCREW 5X12 EBH252L |
| 63 |
325923-4 |
SWING ARM EBH252L |
| 64 |
451938-6 |
FLANGE EBH252L |
| 65 |
452972-9 |
STARTER REEL |
| 66 |
234220-6 |
SPIRAL SPRING |
| 67 |
911128-8 |
SCREW M4X16 X HR4000C |
| 68 |
5225004020 |
STARTER KNOB HT2256D |
| 69 |
6199520100 |
LABEL RBC2110 |
| 70 |
5255016020 |
ROPE RBC201 |
| 71 |
5195500000 |
ENGINE COVER RBC201 |
| 72 |
5191004001 |
HOUSING MOTOR CPL RBC2110 |
| 73 |
0440109980 |
RBC201 OIL SEAL |
| 74 |
5191500400 |
GASKET RBC201 |
| 75 |
0600109980 |
BALL BEARING 6000 |
| 76 |
0140059500 |
SCREW M5X25 X RBC225-255 |
| 77 |
5197017010 |
FLYWHEEL X RBC2110 |
| 78 |
6192002003 |
CLUTCH RBC201 |
| 79 |
161477-5 |
CLUTCH DRUM |
| 80 |
141058-1 |
CLUTCH HOUSING |
| 81 |
0031510000 |
STOP X RBK 410 |
| 82 |
0119059880 |
BOLT X RBC 310 |
| 83 |
424461-4 |
DAMPER |
| 84 |
318792-0 |
PIPE BRAKET |
| 85 |
0566059980 |
BRACKET X RBC525 |
| 86 |
0150059780 |
SCREW M5X20 X MS20C |
| 87 |
0119059850 |
SCREW M5 X 14 RBC201 |
| 88 |
168668-9 |
TANK CAP CPL RBC2510 |
| 89 |
452920-8 |
TANK CAP |
| 90 |
140436-2 |
ROD EBH341U |
| 91 |
452989-2 |
COMPLETE TANK |
| 92 |
162329-3 |
TUBE |
| 93 |
0561059990 |
HOSE CLAMP X RBC230-310 / 520 |
| 94 |
163447-0 |
FUEL FILTER X DCS230T |
| 95 |
424102-2 |
DAMPER EBH341U |
| 96 |
424103-0 |
DAMPER EBH341U |
| 97 |
5193500101 |
PLATE RBC201 |
| 98 |
5216500200 |
RUBBER X RBC230-225-255 |
| 134 |
126037-0 |
STARTER ASSY X MS20C |

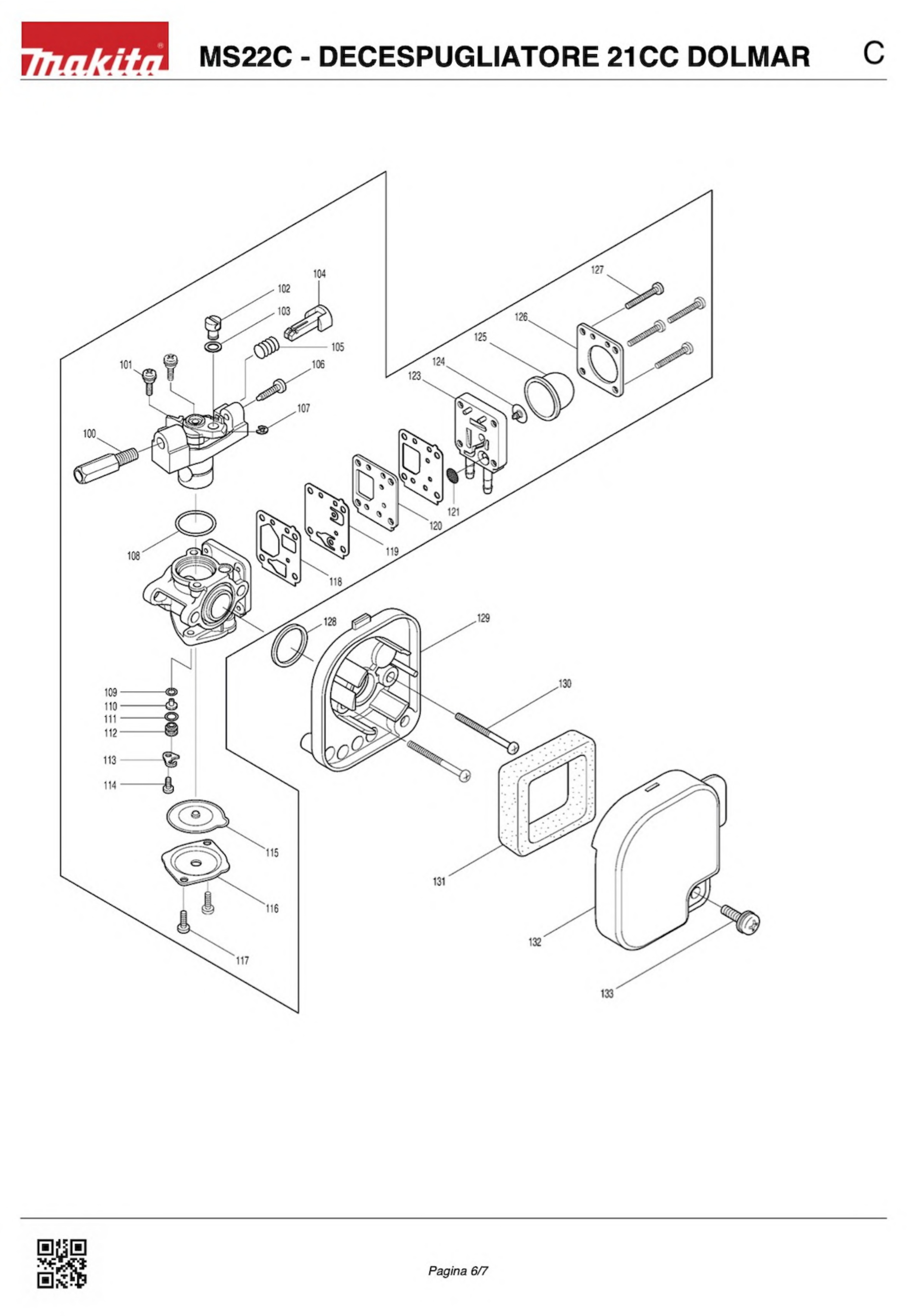

C Pag.3
|
| 100 |
5196019240 |
ADJUSTMENT SCREW X MS20C |
| 101 |
5196019310 |
SCREW X MS20C |
| 102 |
5196019450 |
THROTTLE CABLE SCREW X MS20C |
| 103 |
5196019460 |
WASHER X MS20C |
| 104 |
452976-1 |
STARTER LEVER X MS20C |
| 105 |
234221-4 |
SPRING STARTER |
| 106 |
5196019250 |
SCREW X MS20C |
| 107 |
5196019510 |
STOP RING X MS20C |
| 108 |
5196019220 |
RING X MS20C |
| 109 |
5196019150 |
RING X MS20C |
| 110 |
5196032010 |
JET X MS20C |
| 111 |
5196019410 |
RING X MS20C |
| 112 |
5196019360 |
CONTROL VALVE X MS20C |
| 113 |
5196019420 |
PLATE X MS20C |
| 114 |
5196019430 |
SCREW X MS20C |
| 115 |
126038-8 |
DIAPHRAGM |
| 116 |
346513-0 |
DIAPHRAGM COVER |
| 117 |
5196019060 |
SCREW X MS20C |
| 118 |
442176-1 |
PUMP PACKING |
| 119 |
424460-6 |
PUMP DIAPHRAGM |
| 120 |
5196019350 |
PUMP BODY X MS20C |
| 121 |
352018-0 |
REEL |
| 123 |
452975-3 |
PUMP COVER |
| 124 |
5246009030 |
VALVE X MS20C |
| 125 |
424462-2 |
PRIMING PUMP X MS20C |
| 126 |
5196019320 |
PRIMIMG PUMP PLATE X MS20C |
| 127 |
5196019140 |
SCREW X MS20C |
| 128 |
213632-6 |
RING 14 |
| 129 |
126036-2 |
FILTER PLATE |
| 130 |
0043105600 |
SCREW M5X60 X RBC230 / RST250 |
| 131 |
443168-3 |
AIR FILTER X MS20C |
| 132 |
452971-1 |
FILTER COVER X MS20C |
| 133 |
911218-7 |
CYLINDER HEAD SCREW M5x14 |
Accessories Pag.4
|
| 501 |
122979-6 |
HEAD NYLON M8X1,25 100MM DIAM2,4MM |
