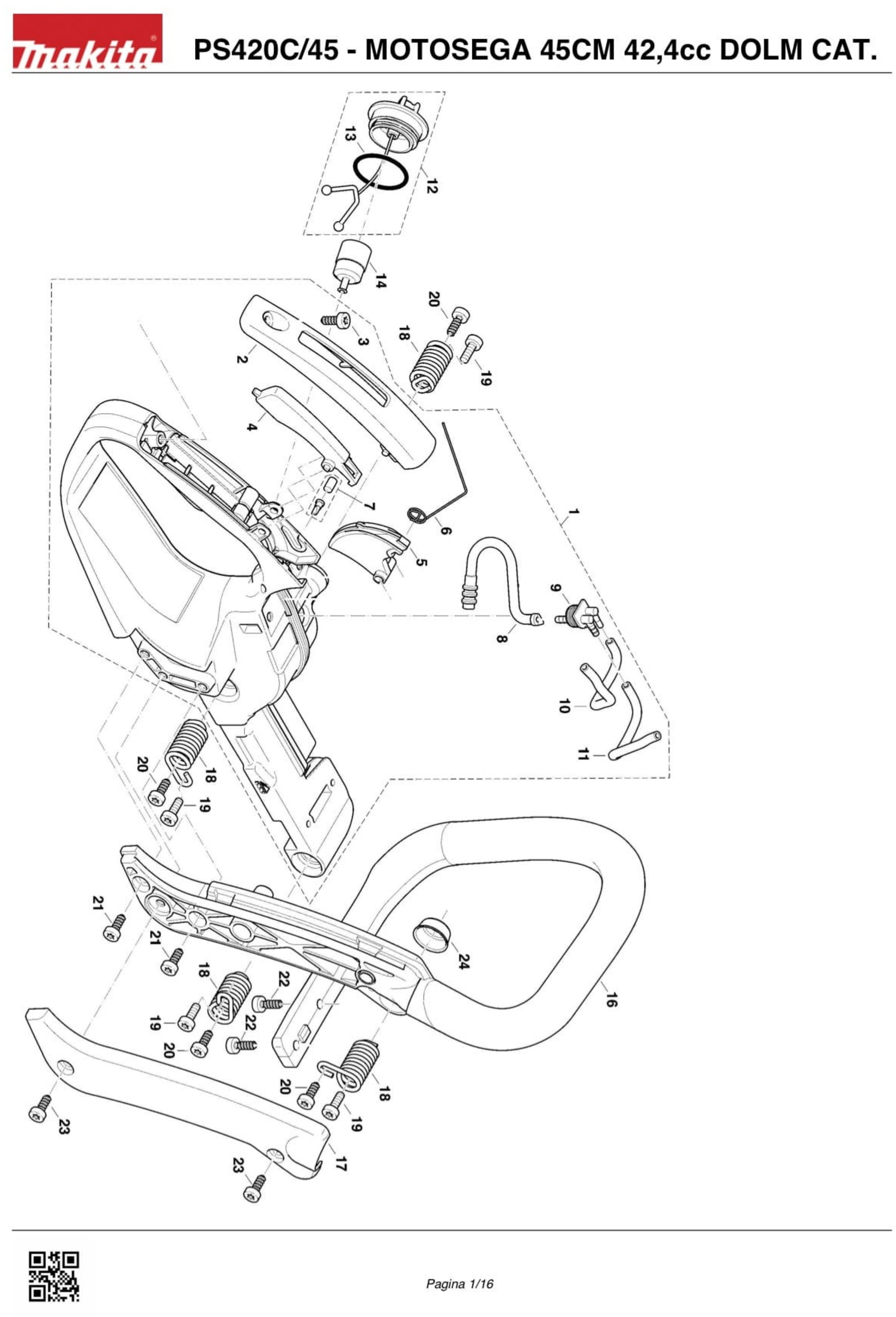

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.1 |
| # |
Part Num. |
Description |
| 1 |
195114142 |
RED TANK PS350C-420C |
| 2 |
456143-0 |
BACK HANDLE COVER PS350C |
| 3 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 4 |
456142-2 |
RELEASE LEVER PS350C-420C |
| 5 |
195117020 |
THROTTLE LEVER PS350C-420C |
| 6 |
195117010 |
SPRING PS350C-420C |
| 7 |
170175010 |
BREATHE VALVE KIT |
| 8 |
424456-7 |
FUEL TUBE PS32CTLC |
| 9 |
452018-1 |
FUEL FITTING PS32CTLC |
| 10 |
965452090 |
FUEL TUBE PS45 |
| 11 |
965452382 |
FUEL TUBE 1mt Diam.3 / 5.5 |
| 12 |
168823-3 |
TANK CAP PS32CTLC |
| 13 |
213080-9 |
RING 29.5 PS32CTLC |
| 14 |
163447-0 |
FUEL FILTER X DCS230T |
| 16 |
195310010 |
PS350C TUBULAR HANDLE |
| 17 |
195310050 |
FRONT GRIPPING COVER PS350C |
| 18 |
234189-4 |
COMPRESSION SPRING 12 PS32CTLC |
| 19 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 20 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 21 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 22 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 23 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 24 |
195114160 |
SPRING COVER X PS350C-420C |

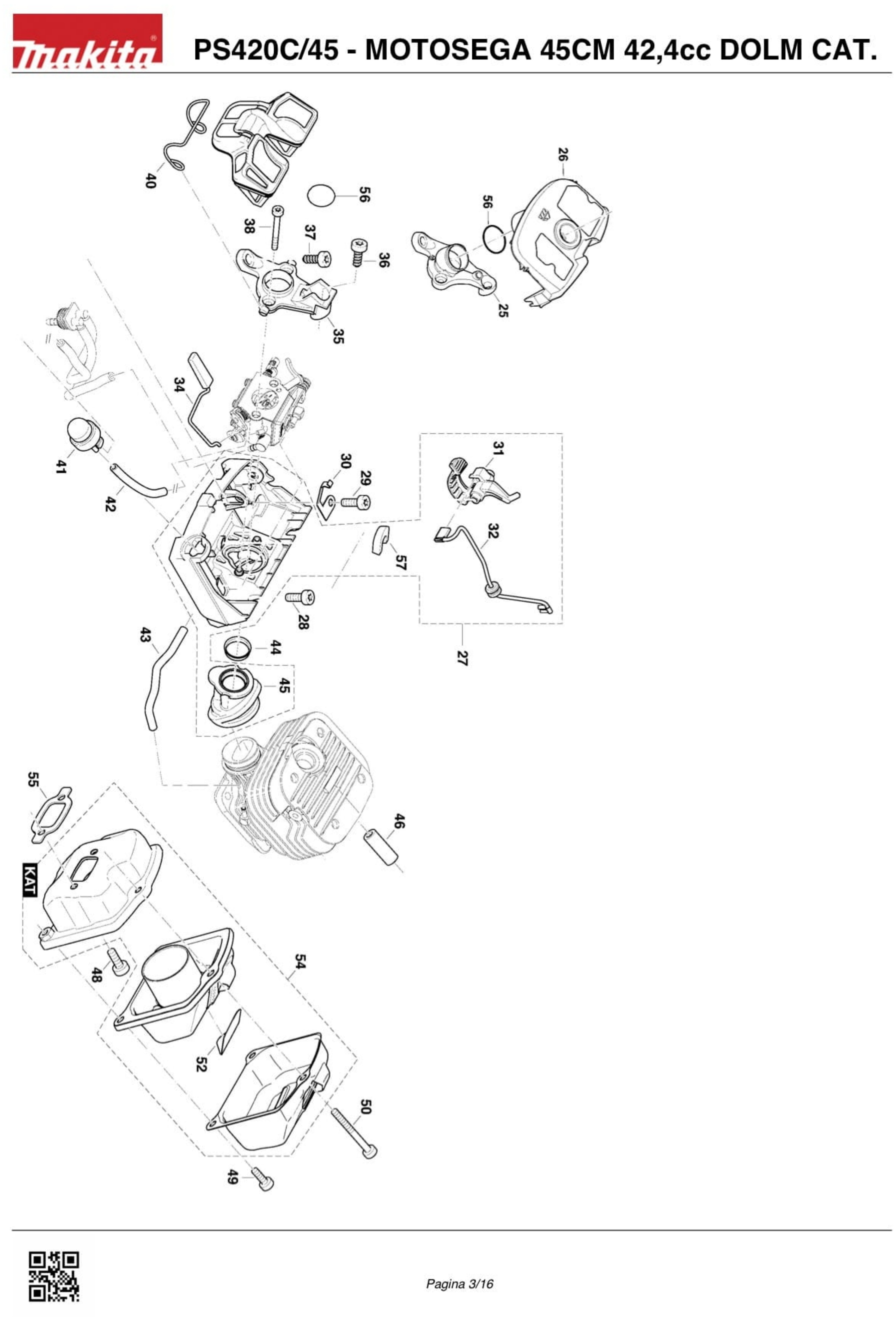

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.2 |
| 25 |
456135-9 |
CONNECTION BLOCK PS350C |
| 26 |
123452-9 |
AIR FILTER NYLON PS350C-420C |
| 27 |
195131301 |
BASE X EA4300F |
| 28 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 29 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 30 |
195155050 |
CONTACT PLATE PS350C |
| 31 |
195155020 |
STARTER FOR PS350C-420C |
| 32 |
195147010 |
IGNITION CABLE PS350C-420C |
| 34 |
195117110 |
LEVER PS350C-420C |
| 35 |
195171010 |
CONNECTION BLOCK PS350C-420C |
| 36 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 37 |
266478-9 |
SCREW 5,5X16 (TORX) |
| 38 |
908004405 |
SCREW 4X40 PS3400TH |
| 40 |
181171050 |
AIR FILTER LEVER DCS4600S |
| 41 |
010155011 |
VALVE DCS344 |
| 42 |
965452090 |
FUEL TUBE PS45 |
| 43 |
965452090 |
FUEL TUBE PS45 |
| 44 |
346413-4 |
BUSHING 17 PS32CTLC |
| 45 |
424753-1 |
SUCTION HOSE PS350C |
| 46 |
325939-9 |
BUSHING PS32CTLC |
| 48 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 49 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 50 |
266606-6 |
SCREW M5X40 PS32CTLC |
| 52 |
195174280 |
WARM PROTECTIONPS350C-420C |
| 54 |
195174550 |
CATALYTIC MUFFLER PS350C |
| 55 |
346304-9 |
MUFFLER GASKET PS32CTLC |
| 56 |
213085-9 |
RING PS350C - PS420C |
| 57 |
195131090 |
RING PS350C-420C |

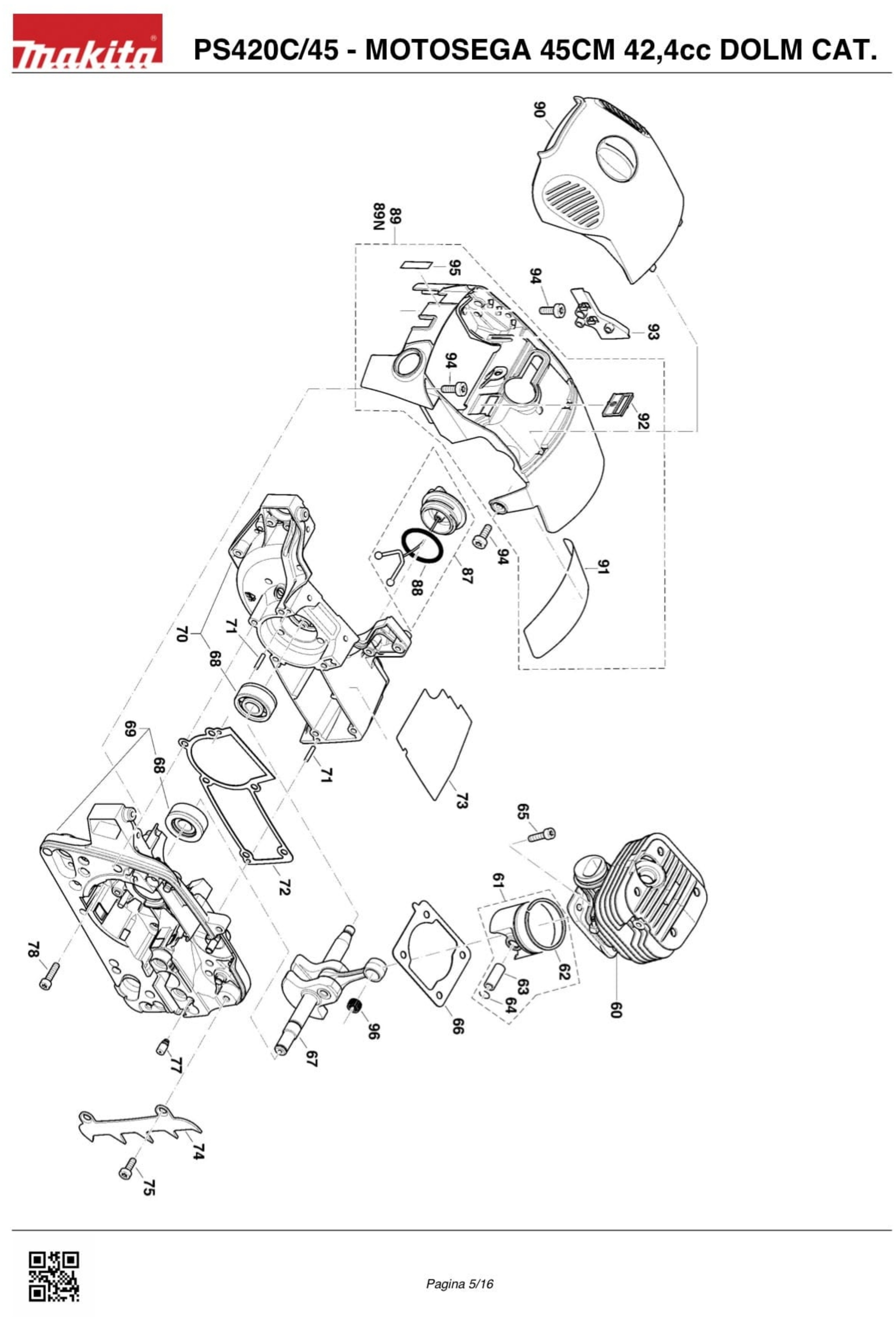

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.3 |
| 60 |
319338-5 |
CYLINDER 42 |
| 61 |
957132020 |
PISTON DIAM.42 PS350C-420C |
| 62 |
257383-1 |
PISTON RING D.42 PS420SC |
| 63 |
195132030 |
PISTON PIN PS350C / 420C |
| 64 |
195132050 |
PISTON RING PS350C-420C |
| 65 |
266960-8 |
SCREW X DCS6401 |
| 66 |
346925-7 |
GASKET PS350C-420C |
| 67 |
195120100 |
CRANKSHAFT PS350C-420C |
| 68 |
960123129 |
BEARING PS350C-420C |
| 69 |
195111131 |
CARTER CLUTCH SIDE (RED) |
| 70 |
195111150 |
CARTER FLYWHEEL SIDE (RED) |
| 71 |
936430160 |
PIN 3X16 PS350C-420C |
| 72 |
195111065 |
GASKET X EA4300F |
| 73 |
346928-1 |
PROTECTIVE FILM PS350C |
| 74 |
195250010 |
SPIKED BUMPER PS350C-420C |
| 75 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 77 |
168504-9 |
BREATH VALVE PS32CTLC |
| 78 |
266960-8 |
SCREW X DCS6401 |
| 87 |
168823-3 |
TANK CAP PS32CTLC |
| 88 |
213080-9 |
RING 29.5 PS32CTLC |
| 89 |
195118300 |
RED BASE PS350C-420C |
| 89N |
195118694 |
BLACK BASE PS350C-PS420C |
| 90 |
456159-5 |
HOOD |
| 91 |
195118080 |
PROTECTIVE FILM PS350C |
| 92 |
195118140 |
CLOSING PLATE PS350C |
| 93 |
195155030 |
GUIDE PS350-PS420C |
| 94 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 95 |
980114928 |
Labels. START. FOR PS-460/500 |
| 96 |
212093-7 |
NEEDLE BEARING |

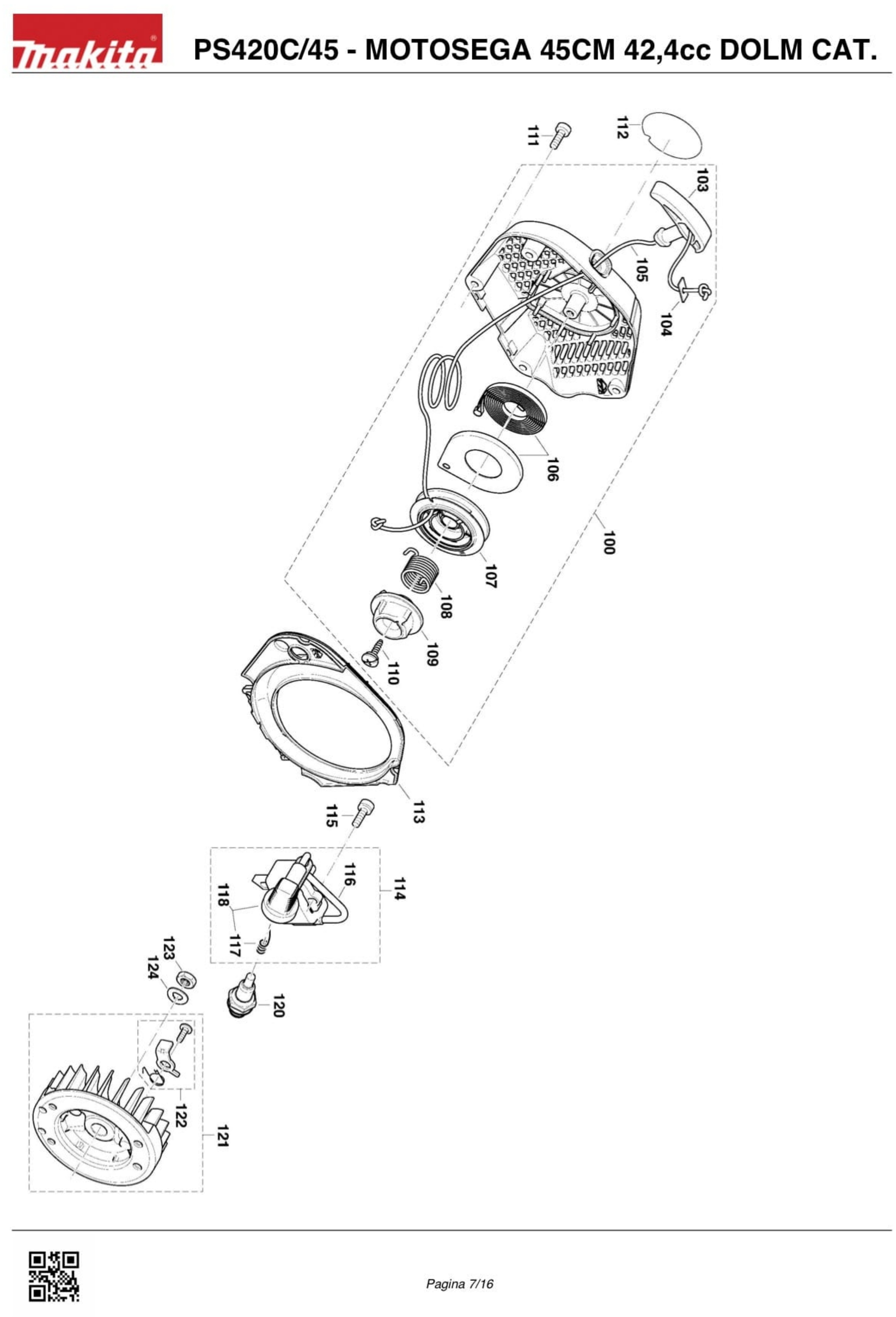

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.4 |
| 100 |
161366-4 |
STARTER CPL RED PS350C |
| 103 |
195160070 |
STARTER HANDLE PS350C |
| 104 |
195160080 |
WASHER PS350C-420C |
| 105 |
444038-9 |
STARTER ROPE PS32CTLC |
| 106 |
195955-3 |
RECOIL SPRING PS32CTLC |
| 107 |
455919-2 |
STARTER REEL |
| 108 |
234253-1 |
SPRING TUBE 20 PS32CTLC |
| 109 |
195160020 |
STARTER PULLEY PS350C-420 |
| 110 |
195160010 |
SCREW PS350C-420C |
| 111 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 112 |
980115418 |
LABEL PS420C |
| 113 |
456137-5 |
DEFLECTOR PS350C-420C |
| 114 |
161357-5 |
IGNITION COIL |
| 115 |
908805205 |
SCREW M5 + WASHER PS6400 / 7300 |
| 116 |
970502110 |
INSULATION TUBE 6 / 0,5 (M) |
| 117 |
965604180 |
SPRING |
| 118 |
957604220 |
SPARK PLUG CAP PS350C-420C |
| 120 |
965603040 |
SPARK PLUG NGK-CMR7A-5 |
| 121 |
185141100 |
FLYWHEEL PS460-500-4605-5105 |
| 122 |
185166100 |
STARTER PAWL CPL |
| 123 |
264022-6 |
NUT |
| 124 |
926208001 |
ELASTIC WASHER 8 |

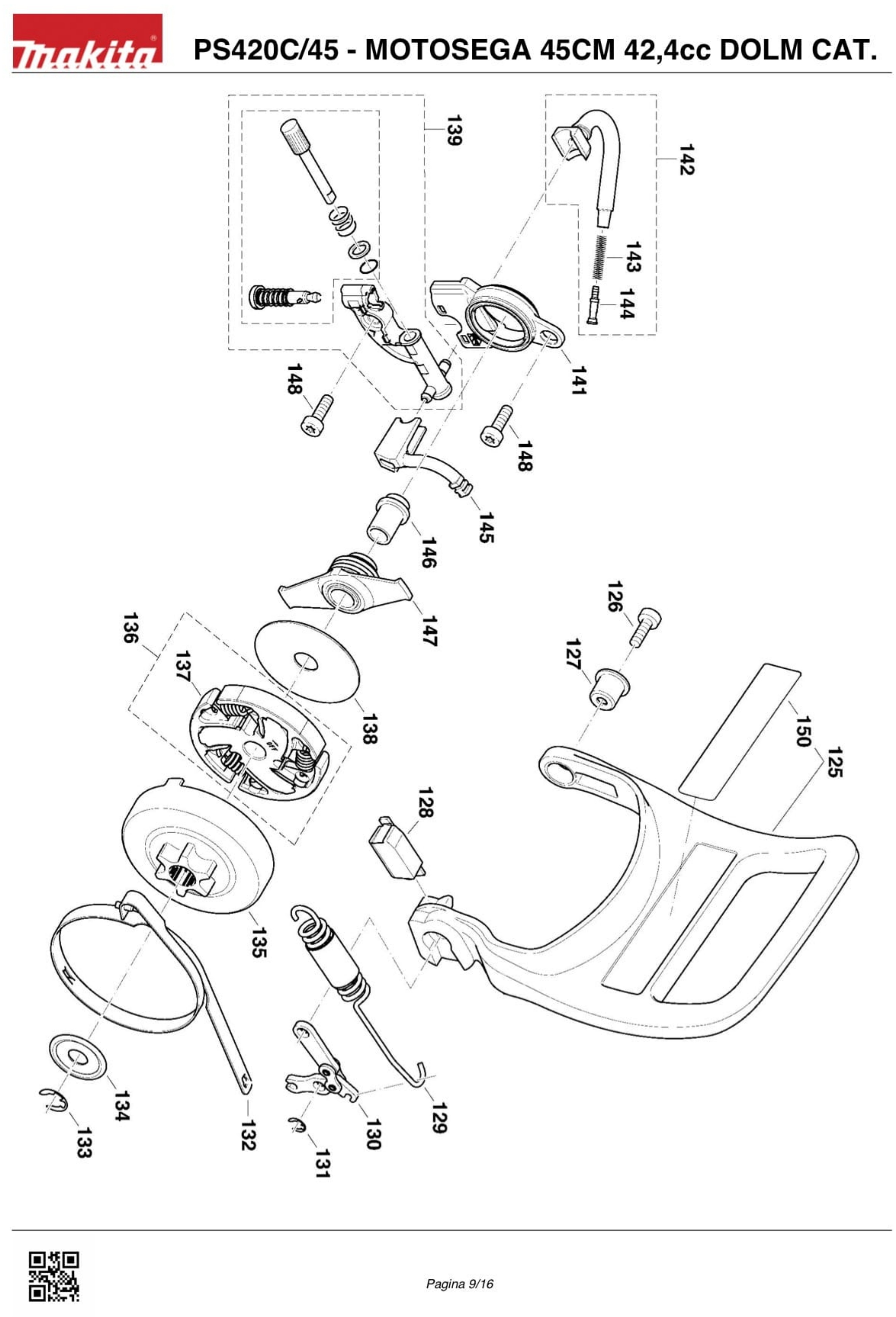

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.5 |
| 125 |
195213500 |
HAND PROTECTION PS350C-420C |
| 126 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 127 |
325604-0 |
BUSHING DCS4600S-5000 |
| 128 |
181213170 |
GUIDE X PROTECTION DCS4600S |
| 129 |
181213023 |
TENSION SPRING X PS6100 |
| 130 |
181213100 |
LEVERAGE DCS4600S-5000 |
| 131 |
927304000 |
SAFETY WASHER 4 |
| 132 |
346029-5 |
BRAKE BAND SPRING |
| 133 |
259045-7 |
RING X DCS6401 |
| 134 |
267820-7 |
THICKNESS DISC PS350C-420C |
| 135 |
181223312 |
CLUTCH DRUM 325 "Z = 7 |
| 136 |
123857-3 |
CLUTCH PS350C-420C |
| 137 |
181184020 |
SPRING |
| 138 |
001182042 |
DISC GUIDE PS350C / 420C |
| 139 |
161346-0 |
OIL PUMP PS32C - EA3201S |
| 141 |
195245140 |
OIL PUMP SUPPORT PS350C-420 |
| 142 |
168645-1 |
SUCTION TUBE PS32CTLC |
| 143 |
231975-4 |
OIL TUBE SPRING X DCS230T |
| 144 |
001245020 |
TUBE |
| 145 |
424178-9 |
OIL PIPE DCS4600S |
| 146 |
195245010 |
BUSHING PS350C-420C |
| 147 |
450956-1 |
WORM SCREW DCS4600S-5000 |
| 148 |
266605-8 |
SCREW M5X16 PS32CTLC |
| 150 |
810449-4 |
LABEL |

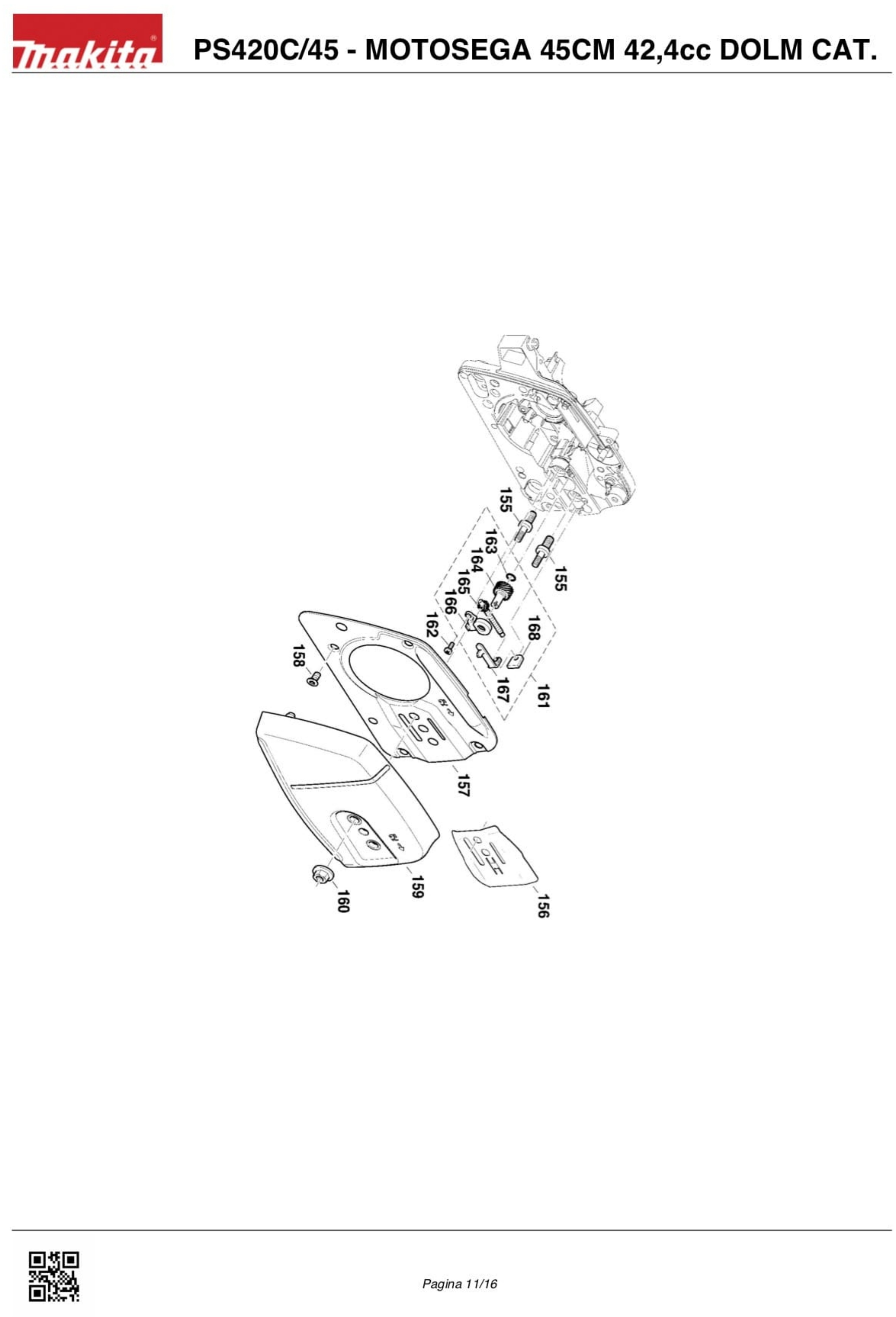

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.6 |
| 155 |
266978-9 |
STUD M8 PS350C-420C |
| 156 |
346518-0 |
GUIDE PLATE PS32CTLC |
| 157 |
346927-3 |
SPROCKET COVER PS350C-420C |
| 158 |
908105126 |
SCREW M.5X12 X UH4520-5520-7020 |
| 159 |
161441-6 |
SPROCKET CARTER RED PS350C |
| 160 |
264055-1 |
NUT M8 |
| 161 |
195213300 |
CHAIN TENSIONER PS350C-420C |
| 162 |
915135100 |
SCREW 3.5 X 9.5 |
| 163 |
963207020 |
GASKET 7 |
| 164 |
226693-7 |
SPROCKET DCS4600S-500 |
| 165 |
227743-1 |
SCREW FOR CHAIN TENSIONER 11 |
| 166 |
452667-4 |
COVER |
| 167 |
346300-7 |
SLEIGH |
| 168 |
181213260 |
NUT DCS4600S-5000 |

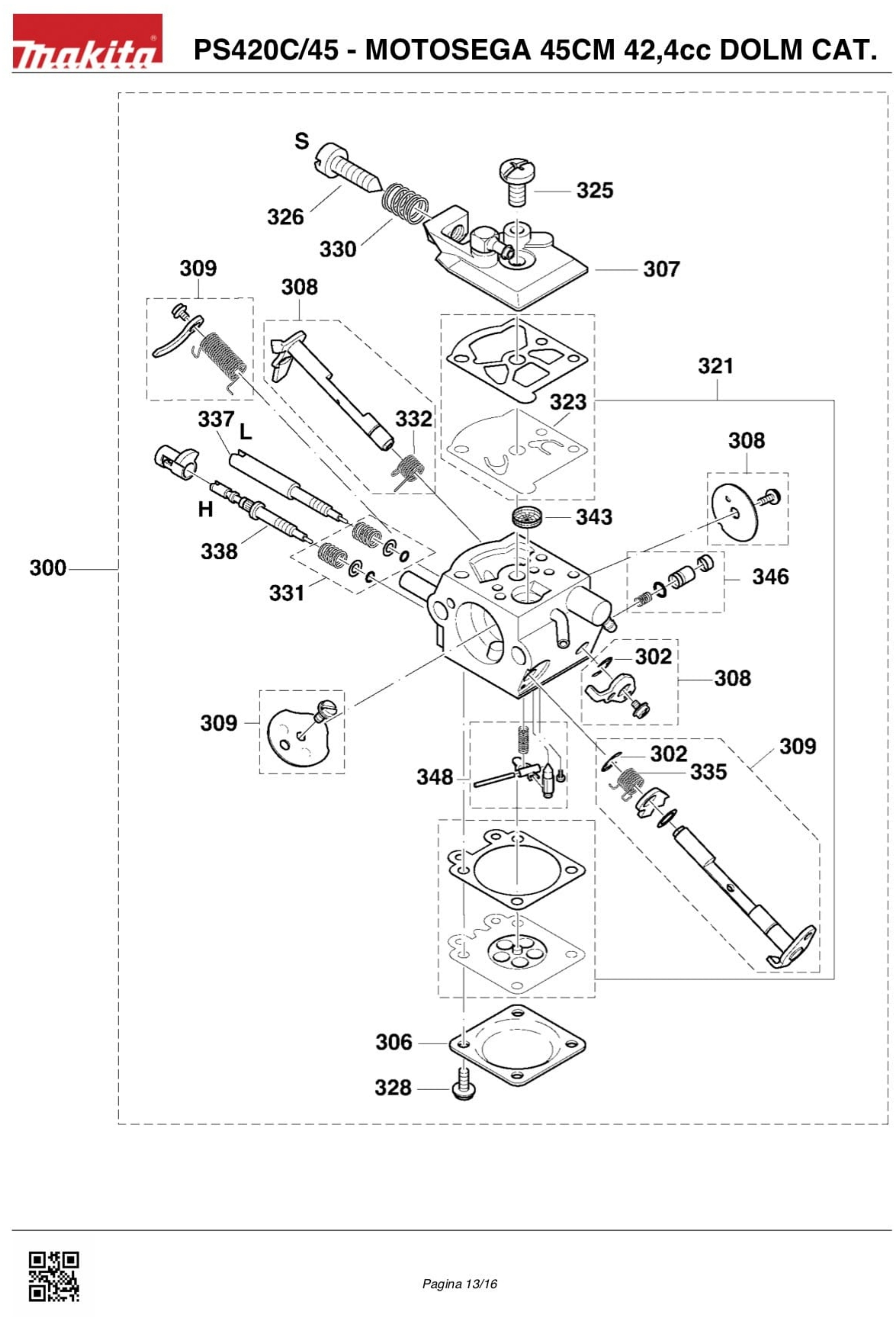

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.7 |
| 300 |
161371-1 |
CARBURETOR X PS350SC-PS420SC |
| 302 |
119151350 |
SAFETY WASHER |
| 307 |
195151350 |
UPPER COVER PS350C-420 |
| 308 |
957151200 |
THROTTLE VALVE PS350C |
| 309 |
957151210 |
THROTTLE SHAFT PS350C-420 |
| 321 |
957151220 |
GASKET KIT PS350C-420C |
| 323 |
021151150 |
PUMP DIAPHRAGM |
| 326 |
378151210 |
MINIMUM SCREW PS3400TH |
| 328 |
378151220 |
SCREW PS3400TH |
| 331 |
957151240 |
SPRINGS / WASHERS PS350C-420C |
| 332 |
001151310 |
SPRING |
| 335 |
195151490 |
SPRING SHAFT VALVE |
| 337 |
195151520 |
SCREW L PS350C-420C |
| 338 |
195151530 |
SCREW H PS350C-420C |
| 343 |
021151180 |
FUEL FILTER |
| 346 |
957151070 |
CARBURETOR PUMP PS3410TH |
| 348 |
957151230 |
CONTROL PARTS PS350C-420C |

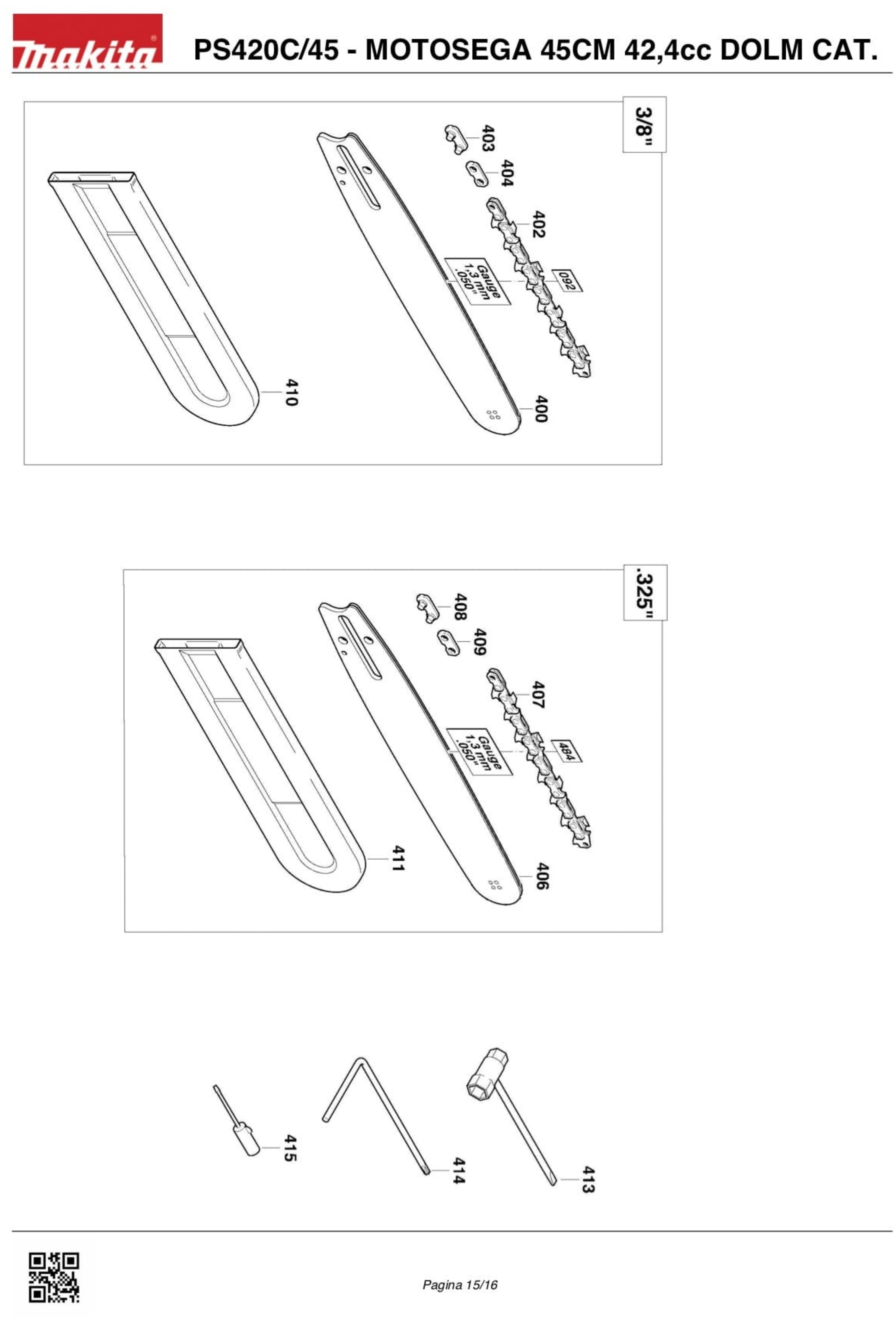

| PS420C/45 - CHAINSAW 45CM 42,4cc DOLMAR CATALIZED pag.8 |
| 406 |
414045141 |
BAR 325"45CM |
| 407 |
512484772 |
CHAIN 45CM 0,325" 1,3mm 95VPX |
| 408 |
510084020 |
MESH WITH RIVETS PS-540 325 " |
| 409 |
510084040 |
MESH 325 "X PS 43 |
| 411 |
952020140 |
BAR COVER |
| 413 |
941719133 |
UNIVERSAL KEY 19/13 |
| 414 |
782025-3 |
TORX KEY |
| 415 |
783012-5 |
SCREWDRIVER FOR CARBURETTOR |
